INSTRUCŢIUNI DESTINATE INSTALATORULUI
19. MODALITĂŢI DE ÎNLOCUIRE A GAZULUI
Personalul calicat (al Serviciului de Asistenţă Tehnică autorizat) poate adapta această centrală pentru funcţionarea cu gaz natural (G.
20) sau cu gaz lichid (G. 31).
Modalităţile de calibrare a regulatorului de presiune sunt uor diferite, în funcţie de tipul de valvă de gaz utilizat (HONEYWELL sau
SIT, vezi gura 10).
Operaţiile de efectuat sunt următoarele:
A) înlocuirea injectoarelor arzătorului principal;
B) schimbarea tensiunii la modulator;
B) o nouă reglare de max. i min. a regulatorului de presiune.
A) Înlocuirea injectoarelor
• Scoateţi cu grijă arzătorul principal din locaşul său;
• înlocuiţi injectoarele arzătorului şi strângeţi-le bine pentru a evita scurgerile de gaz. Diametrele injectoarelor sunt specicate în tabelul
2.
B) Modicarea tensiunii modulatorului
• Reglaţi parametrul F02 în funcţie de tipul de gaz utilizat, aa cum se descrie în capitolul 21;
C) Reglarea dispozitivului de reglare a presiunii
• Conectaţi priza de presiune pozitivă a unui manometru diferenţial (dacă e posibil, pe bază de apă) la priza de presiune (Pb) a valvei
de gaz (Figura 10). Numai pentru modelele cu cameră etană: conectaţi priza negativă a manometrului la un racord în “T” care să
permită conectarea împreună a prizei de compensare a centralei, a prizei de compensare a valvei de gaz (Pc) i a manometrului.
(Aceeai măsurătoare poate  efectuată prin conectarea manometrului la priza de presiune (Pb) după ce a fost scos panoul frontal al
camerei etane.) O măsurare a presiunii la arzătoare efectuată prin metode diferite de cele descrise s-ar putea dovedi eronată, întrucât
nu ar ţine cont de presiunea joasă creată de ventilator în camera etană.
C1) Reglarea la putere nominală:
• deschideţi robinetul de gaz şi setaţi centrala în regimul Iarnă;
• deschideţi robinetul de admisie a apei menajere la un debit de cel putin 10 litri pe minut sau, în orice caz, asiguraţi-vă că există cerere
maximă de căldură;
• îndepărtaţi capacul modulatorului;
• reglaţi şurubul din alamă (a) până la obţinerea valorilor de presiune indicate în tabelul 1;
• vericaţi ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa) a valvei de gaz (Figura 10) să e cea corectă
(30 mbar pentru propan sau 20 mbar pentru gaz natural).
C2) Reglarea la putere redusă:
• deconectaţi cablul de alimentare al modulatorului şi desfaceţi şurubul (b) până la atingerea valorii presiunii corespunzătoare puterii reduse
(vezi tabelul 1);
• reconectaţi cablul;
• montaţi capacul modulatorului şi strângeţi-l.
C3) Vericări nale
• Aplicaţi plăcuţa suplimentară cu datele tehnice, care indică tipul de gaz şi reglările efectuate.

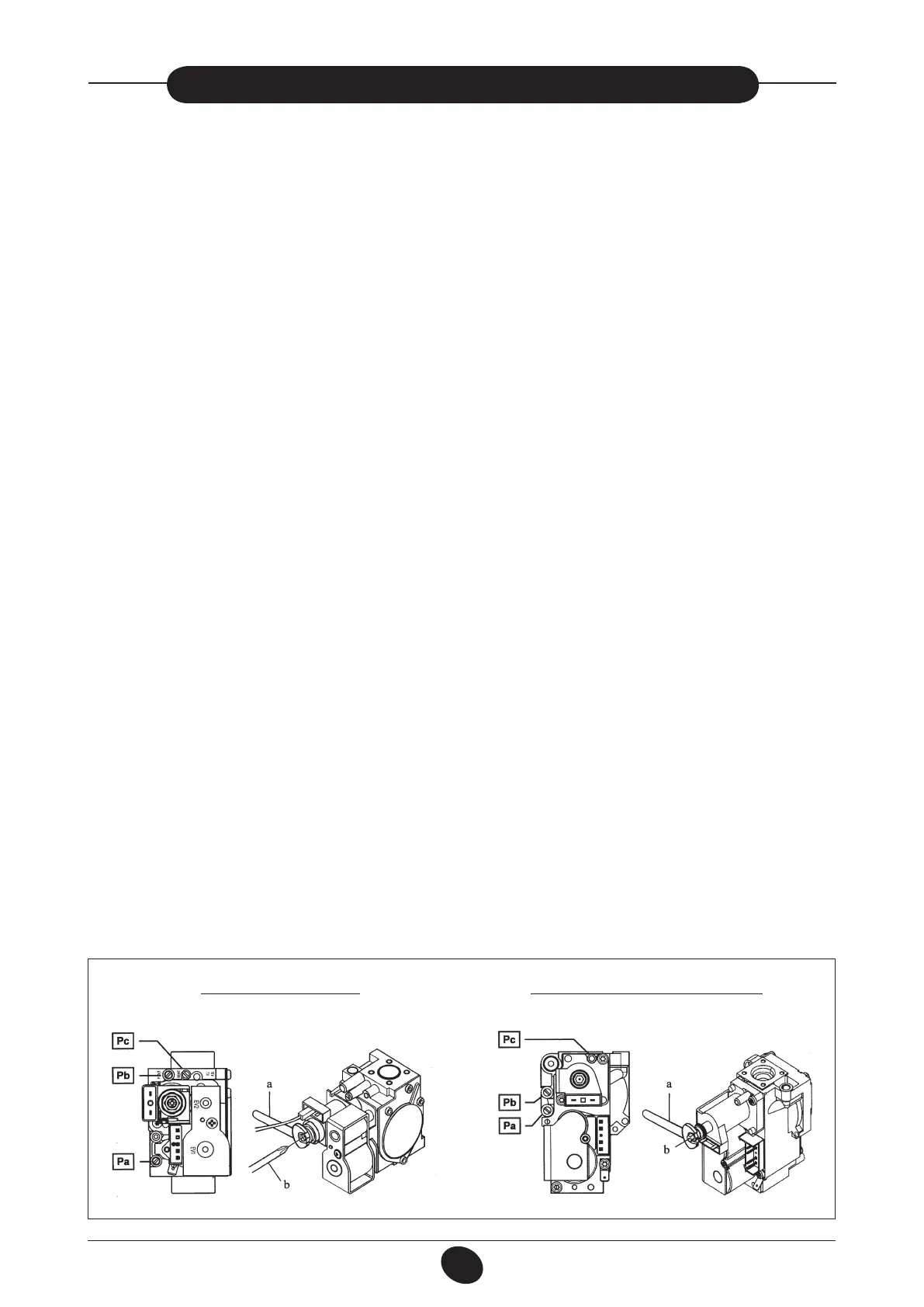

VA LVĂ SIT - SIGMA 845 VA LVĂ HONEYWELL - VK 4105 M
Figura 10
