INSTRUCCIONES PARA EL INSTALADOR
13. INSTALLAzIONE DELLA CALDAIA
971125_0201
Figura 5
1: uscita acqua calda sanitaria G 1/2
2: entrata acqua fredda sanitaria G 1/2
3: ritorno impianto di riscaldamento G 3/4
4: mandata riscaldamento G 3/4
5: entrata gas alla caldaia G 3/4
020418_1000
ASSE SCARICO CON CURVA COASSIALE
Forare con punta di trapano Ø 12, montare i tasselli e i cancani in dotazione
LARGHEZZA CALDAIA 600
ENTRATA SANITARIO
USCITA SANITARIO
RITORNO
RISCALDAMENTO
MANDATA
RISCALDAMENTO
ENTRATA GAS
ASSE SCARICO FLUSSO FORZATO
ALTEZZA CALDAIA 950

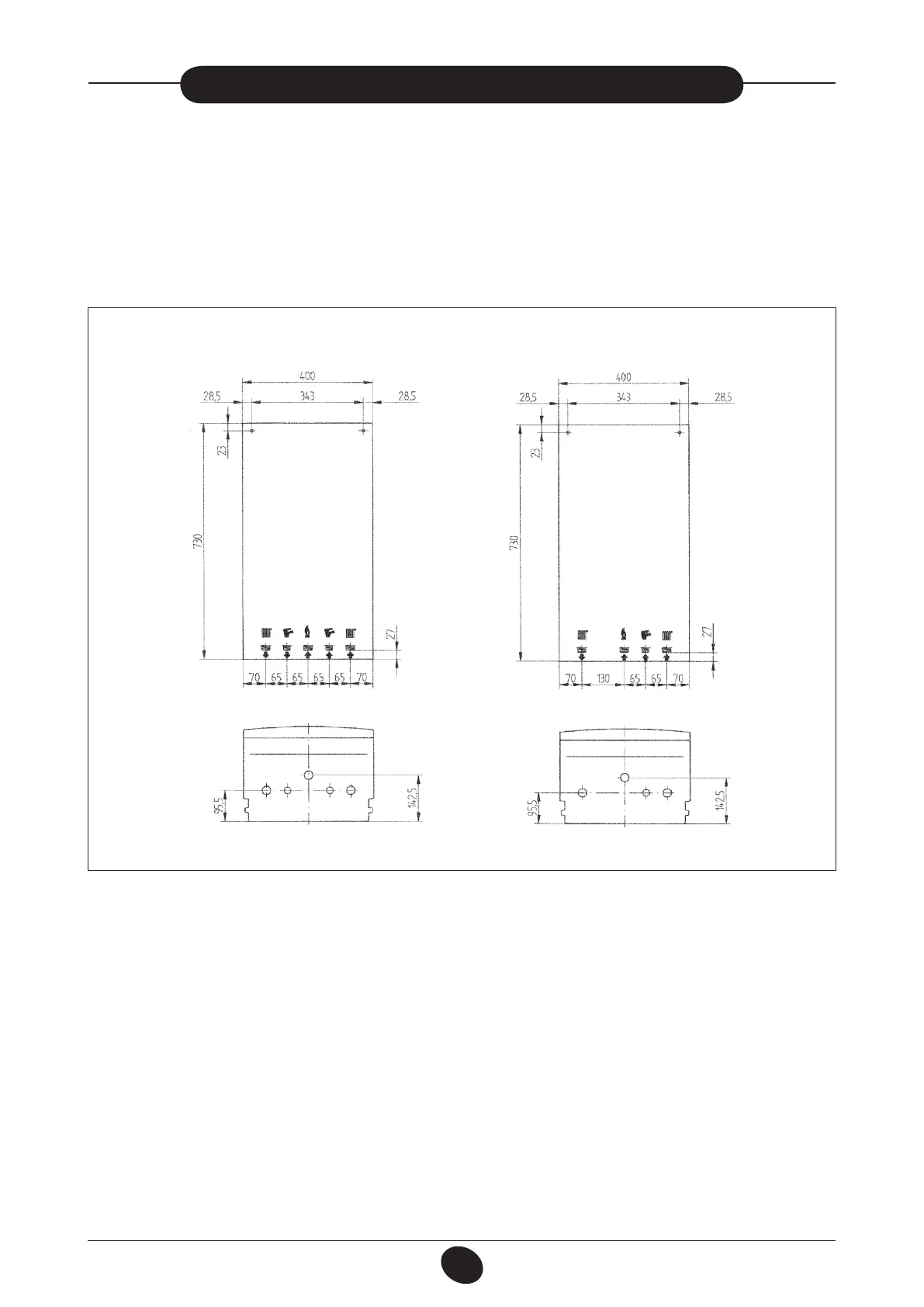

14. INSTALACIÓN DE LA CALDERA
Una vez determinada la ubicación exacta de la caldera, je la plantilla a la pared.
Comience por las conexiones de agua y gas marcadas en el listón inferior de la plantilla. Se aconseja instalar en el circui-
to de calefacción dos llaves de paso G3/4 (salida y retorno), disponibles bajo demanda, para poder realizar trabajos en
determinadas partes sin tener que vaciar todo el circuito. En el caso de instalaciones ya existentes, para sustituir algunas
piezas se aconseja, además de lo citado, montar en el retorno a la caldera, en la parte inferior, un depósito de decantación
para recoger los residuos que quedan después del lavado y que con el tiempo pueden ponerse en circulación. Después
de jar la caldera a la pared, conecte los conductos de salida y entrada, que se suministran como accesorios, como se
describe a continuación.
En el caso de la caldera con tiro natural modelo 24 - 1.24 - 1.14 realice la conexión a la chimenea mediante un tubo
metálico resistente a las solicitaciones mecánicas normales, al calor y a la acción de los productos de la combustión y
de sus eventuales condensados.
Figura 4
0807_2103 / CG_2011
ADVERTENCIA
Apriete con cuidado los empalmes hidráulicos en los niples de la caldera (par máximo de apriete 30 Nm).
24 F - 24 1.24 F - 1.14 F
