141
926.323.1 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
16. INSTALAREA CONDUCTELOR DE EVACUARE ADMISIE
Modelul 24 F – 1.24 F – 1.14 F
Instalarea centralei poate efectuată cu uurinţă i exibilitate,
datorită accesoriilor livrate i descrise în continuare.
La origine, centrala este concepută pentru racordarea la o conductă
de evacuare - admisie de tip coaxial, verticală sau orizontală. Cu
ajutorul accesoriului de dublare este posibilă utilizarea i a con-
ductelor separate.
Utilizaţi pentru instalare numai accesoriile livrate de
producător!
MĂSURI DE PRECAUŢIE: Pentru a garanta o siguranţă sporită
în funcţionare, conductele de evacuare a gazelor arse trebuie să
fie bine fixate de perete cu ajutorul unor coliere de fixare.

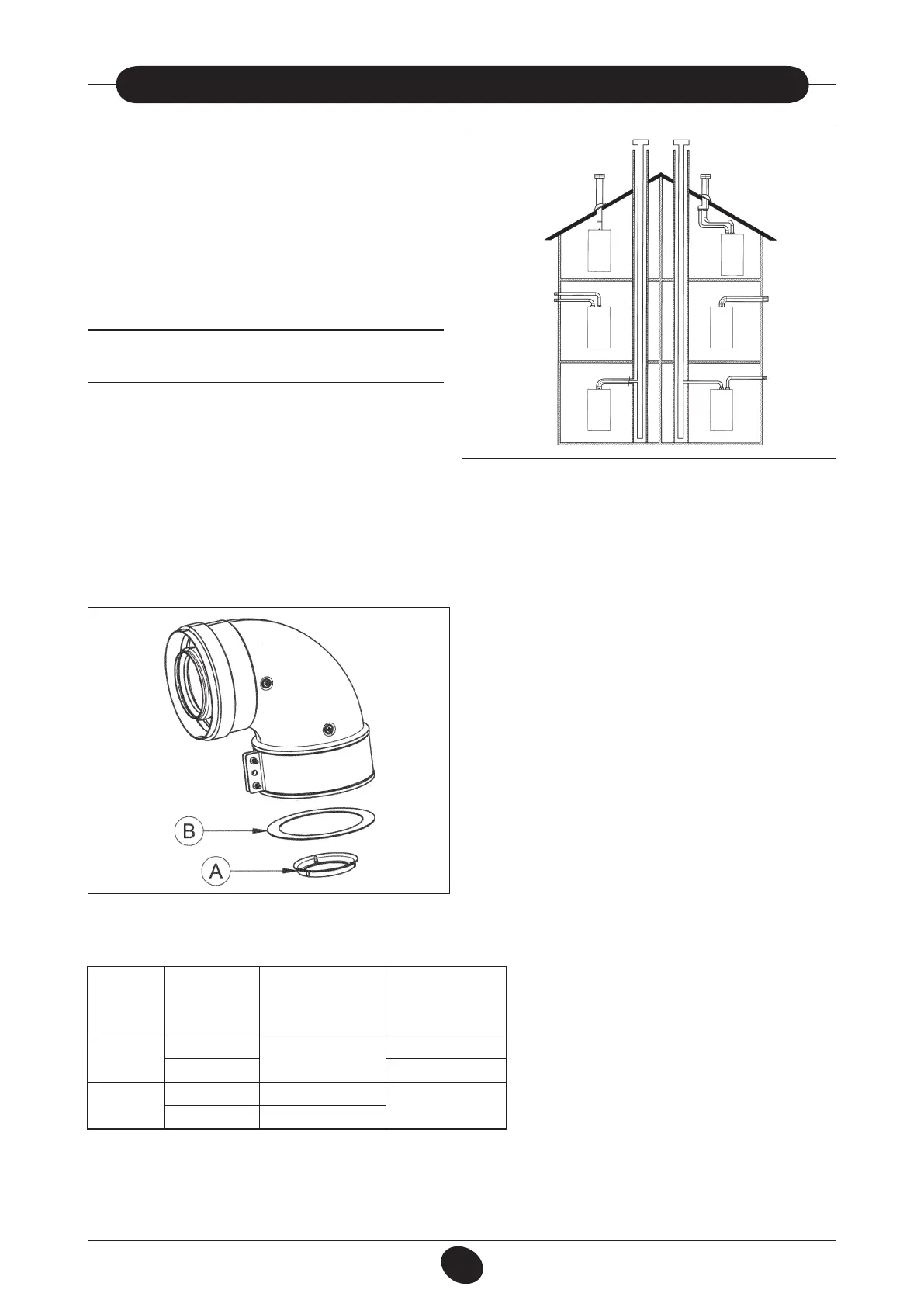

Figura 6
0503_0905/CG1638
Figura 7
... CONDUCTĂ DE EVACUARE ADMISIE COAXIALĂ CONCENTRICĂ
Acest tip de conductă permite evacuarea produselor de ardere i admisia aerului comburant atât în exteriorul ediciului, cât i în hor-
nurile de tip LAS.
Cotul coaxial de 90° permite racordarea centralei la conducta de evacuare-admisie în orice direcţie, deoarece se poate roti la 360°. În
plus, poate utilizat i ca un cot suplimentar, alături de o conductă coaxială sau de un cot de 45°.
În caz de evacuare la exterior, conducta de evacuare-admisie trebuie
să iasă din perete cu cel puţin 18 mm, pentru a permite poziţionarea
i sigilarea ţiglei de protecţie din aluminiu, în vederea evitării
inltraţiilor de apă.
Asiguraţi o pantă minimă în jos, spre exterior, de 1 cm pentru ecare
metru de lungime al conductei.
•
Un cot de 90° reduce lungimea totală a conductei cu 1 metru.
•
Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.
Primul cot de 90° nu este inclus în calculul lungimii maxime di-
sponibile.
Manon de xare
Modelul
Centralei
Lungime
(m)
Admisie aer
REDUCŢIE
B
Evacuare
REDUCŢIE
A
24 F
1.24 F
0 ÷ 1
Nu
Da
1 ÷ 5 Nu
1.14 F
0 ÷ 1 Da
Nu
1 ÷ 5 Nu
CG_2117 / 0902_2001
