INSTRUCŢIUNI DESTINATE INSTALATORULUI
IMPORTANT:
Dacă instalaţi o singură conductă de evacuare, asiguraţi-vă că e izolată corespunzător (de ex. cu vată de sticlă) în
punctele în care aceasta traversează pereţii clădirii.
Pentru instrucţiuni mai detaliate privind montarea accesoriilor, consultaţi datele tehnice care însoţesc accesoriile respective.

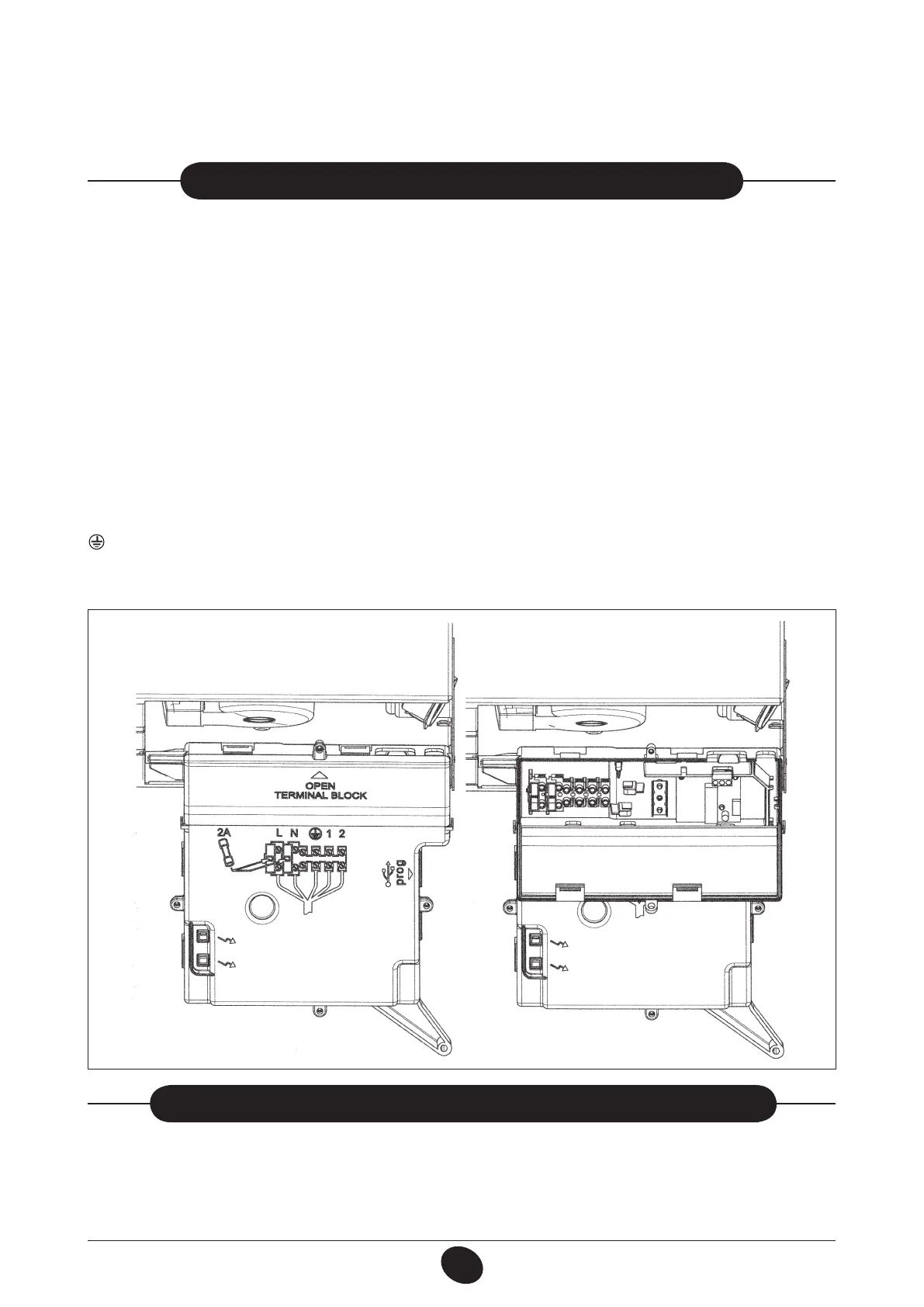

Figura 9
0712_1208 / CG_2008
17. CONECTAREA LA REŢEAUA ELECTRICĂ
Siguranţa electrică a aparatului este asigurată numai când acesta este racordat corect la o instalaţie de împământare ecientă, racordarea
ind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii.
Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazică + împământare cu ajutorul cablului trilar din dotare,
respectându-se polaritatea FAZA - NUL.
Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.
În cazul înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm2 cu diametru maxim de 8 mm.
... Accesul la panoul de borne de alimentare
• Întrerupeţi tensiunea în centrală cu ajutorul întrerupătorului bipolar;
• desfaceţi cele două şuruburi de xare a panoului de comandă la centrală;
• rotiţi panoul de comandă;
• îndepărtaţi capacul pentru a avea acces la zona conexiunilor electrice (gura 9).
Fuzibilul de tip rapid de 2 A este încorporat în panoul de borne de alimentare (pentru control sau substituire, extrageţi suportul fuzibi-
lului, de culoare neagră).
IMPORTANT: respectaţi polaritatea în alimentare L (FAZA) - N (NUL).
(L) = Faza (maro)
(N) = Nul (albastru)
= Împământare (galben-verde)
(1) (2) = Contact pentru termostat ambiental
18. CONECTAREA TERMOSTATULUI AMBIENTAL
• Accedeţi la de borne de alimentare (gura 9) conform descrierii de la capitolul precedent;
• îndepărtaţi puntea de curent existentă pe bornele (1) şi (2);
• introduceţi cablul cu două re prin oriciul special şi conectaţi-l la aceste două borne.
