INSTRUCŢIUNI DESTINATE INSTALATORULUI

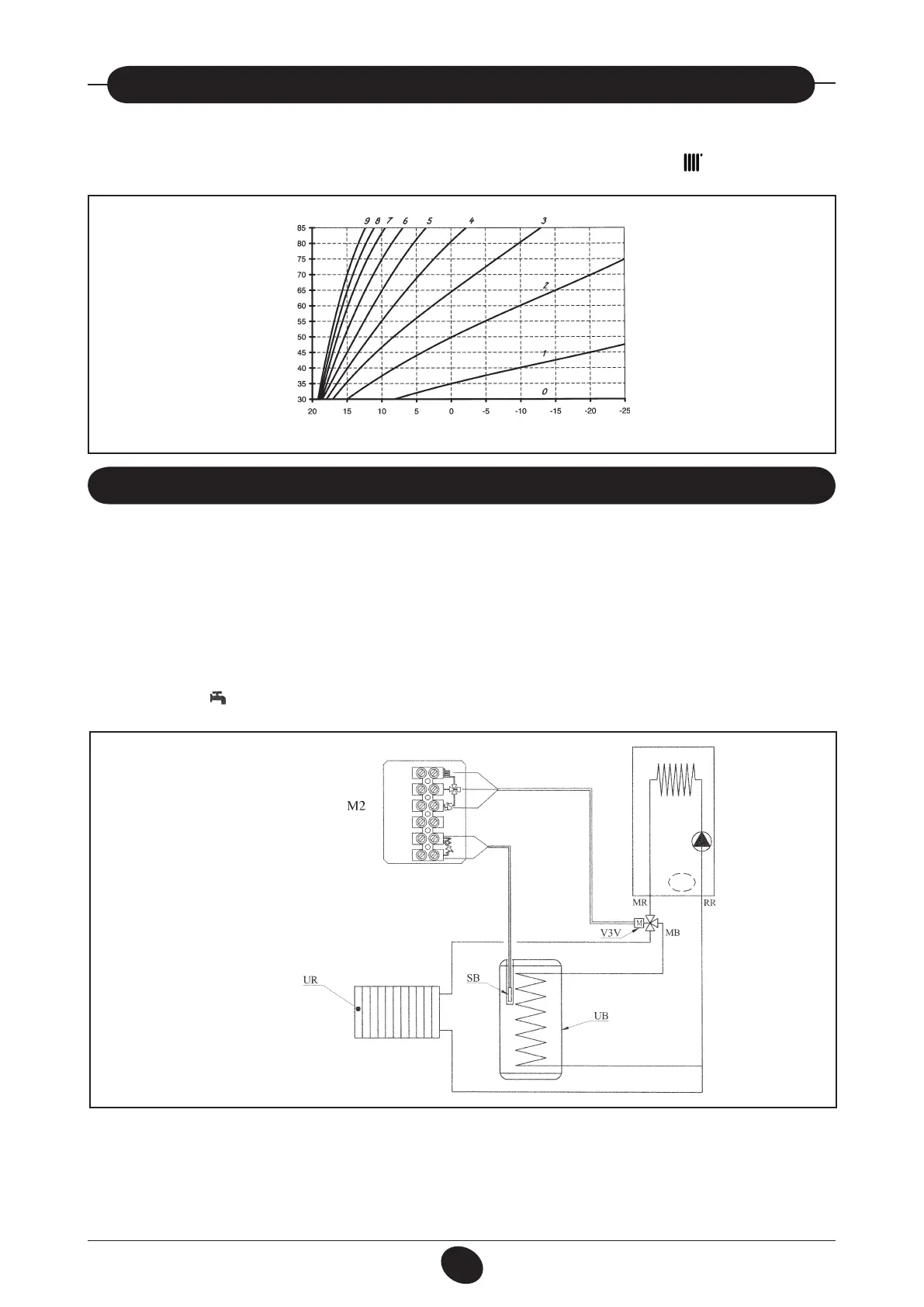

26. CONECTAREA SONDEI EXTERNE
Printre cablurile care ies din panou sunt două cabluri de culoare ROIE dotate cu conectori de tip faston. Conectaţi sonda externă la
capetele acestor două cabluri.
Cu sonda externă conectată, este posibilă modicarea curbei “kt” (Diagrama 1), prin apăsarea tastelor +/- .
TM = Interval temperaturi tur
Te = temperatură exterioară
Diagrama 2
0505_3002
TM
Te
curbe „kt“
27. CONECTAREA UNUI BOILER EXTERN
Model 1.24 – 1.24 F – 1.14 F – 1.14
Sonda NTC de prioritate pentru apă caldă menajeră i motorul valvei cu 3 căi nu sunt incluse în dotarea aparatului i sunt livrate ca
accesorii.
CONECTAREA SONDEI BOILERULUI
Centrala este predispusă pentru conectarea unui boiler extern. Conectaţi boilerul la conducta de apă conform gurii 15.
Conectaţi sonda NTC prioritară pentru circuitul de apă menajeră la bornele 5-6 ale panoului de borne M2. Elementul sensibil al son-
dei NTC trebuie introdus în oriciul special prevăzut pe boiler. Reglarea temperaturii apei menajere (35°...60 °C) poate  efectuată cu
ajutorul tastelor +/– .
Figura 14
0807_3101 / CG_2085
LEGENDĂ
UB UNITATE BOILER
UR UNITATE ÎNCĂLZIRE
V3V VALVĂ CU TREI CĂI EXTERNĂ
M2 PANOU DE BORNE DE
CONECTARE
SB SONDĂ BOILER PRIORITARĂ
CIRCUIT APĂ MENAJERĂ
MR TUR ÎNCĂLZIRE
MB TUR BOILER
RR RETUR ÎNCĂLZIRE/BOILER
IMPORTANT: asiguraţi-vă că parametrul F03 = 03 (secţiunea 21).
CONECTAREA ELECTRICĂ A MOTORULUI VALVEI CU 3 CĂI (Modelele 1.24 F – 1.24 – 1.14 F – 1.14)
Motorul valvei cu 3 căi i cablurile respective sunt livrate separat ca kit. Conectaţi motorul valvei cu 3 căi conform instrucţiunilor care
însoţesc accesoriul.
