23. UBICACIÓN DEL ELECTRODO DE ENCENDIDO Y DETECIÓN DE LLAMA

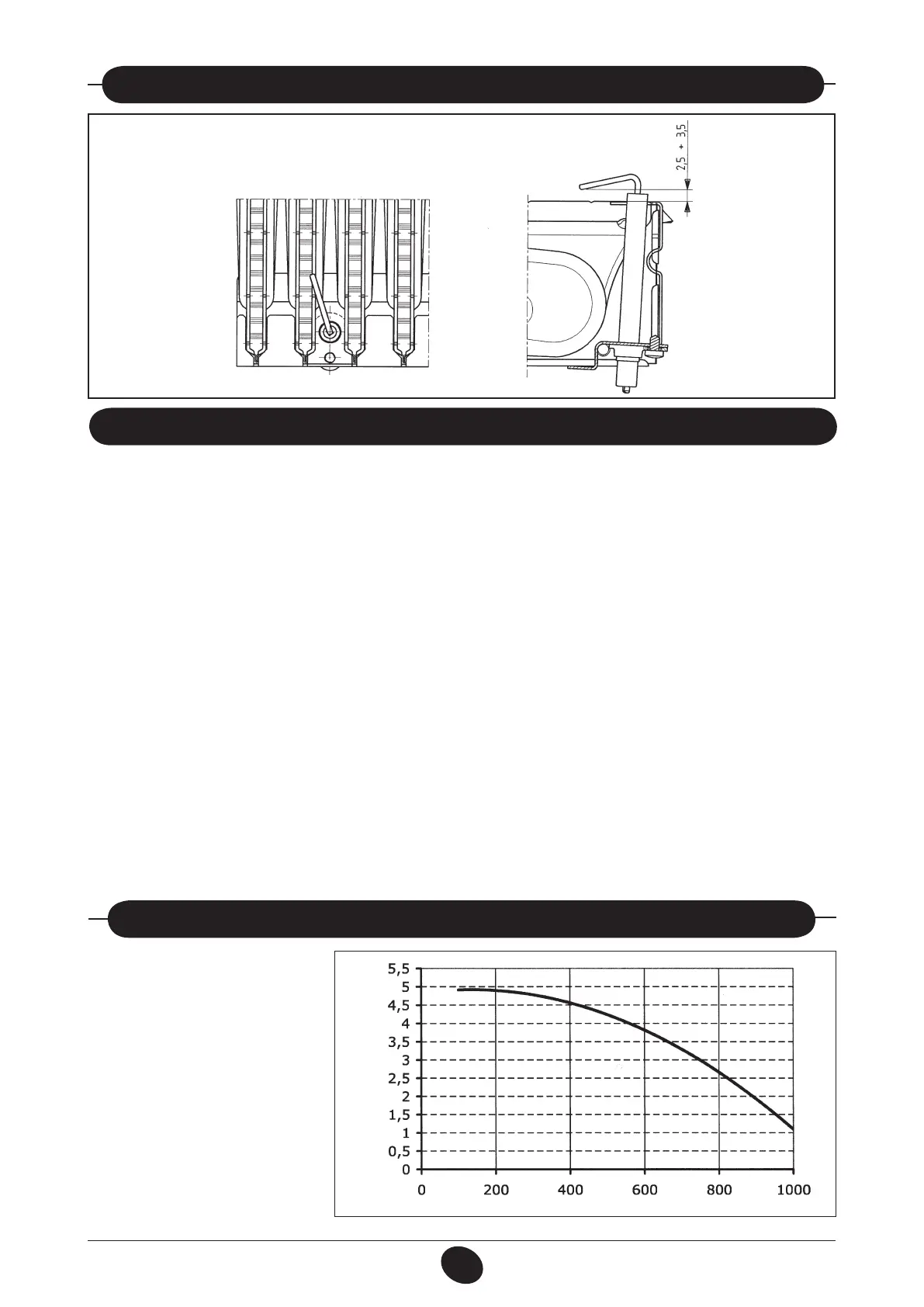

Figura 13
9912070100
Para la medición en obra del rendimiento de combustión y de la higienicidad de los productos de la combustión, los
modelos de calderas de ujo forzado están provistos de dos tomas situadas en la unión concéntrica y destinadas a este
uso especíco.
Una toma está conectada al tubo de salida de humos y permite comprobar el rendimiento de la combustión y la compo-
sición de los productos resultantes.
La otra toma está conectada al tubo de entrada del aire comburente y permite vericar la eventual recirculación de los
productos de combustión en caso de conductos coaxiales.
En la toma conectada a la salida de humos pueden medirse los siguientes valores:
• temperatura de los productos de la combustión;
• concentración de oxígeno (O2) o de anhídrido carbónico (CO2);
• concentración de monóxido de carbono (CO).
La temperatura del aire comburente se mide en la toma conectada a la tubería de entrada, introduciendo la sonda unos
3 cm.
NOTA: para la regulación de la potencia nominal véase el capítulo 19 (C1).
En las calderas de tiro natural, hay que taladrar un oricio en el conducto de salida de humos, a una distancia de la caldera
igual al doble del diámetro interior de dicho conducto.
Mediante dicho oricio es posible medir los siguientes valores:
• temperatura de los productos de la combustión
• concentración de oxígeno (O2) o de anhídrido carbónico (CO2)
• concentración de monóxido de carbono (CO)
La temperatura del aire comburente debe medirse junto a la entrada de aire a la caldera.
El oricio, que debe ser realizado por el instalador a la hora de la instalación, debe mantenerse cerrado para garantizar la
estanqueidad del conducto de evacuación de los productos de combustión durante el funcionamiento de la caldera
.
24. CONTROL DE LOS PARÁMETROS DE COMBUSTIÓN
La bomba tiene una altura manométri-
ca elevada, que permite utilizarla en
cualquier instalación de calefacción de
uno o dos tubos. La válvula automáti-
ca de purga de aire, incorporada en
el cuerpo de la bomba, permite una
rápida desaireación del circuito.
Gráco 1
25. CURVAS CAUDAL/ALTURA MANOMÉTRICA EN LA PLACA
CAUDAL l/h
ALTURA MANOMÉTRICA mH
2
O
0903_1901
