19.2 Base frame WR 870 Honda|PRO
19 Spare parts list
3
2
5
1
4
WR 870 Honda / Pro
6
9
7
10
8
11
12
13
Pos. 7 Umlenkrolle / guide pulley
Pos.9 Spannrolle / tensioner
Pos. 10 Antriebswelle komplett / drive shaft assembly
5
6
4
3
1
2
8
7
5
4
2
3
1
6
1
5
3
2
4
3
2
4
5
6
1
7
5
13 217 7
6
4
12 9 18
3 110 15
16
8
11
Pos. 1 Grundrahmen / base frame
12
11
14
5
8
6
9
10
13
7
2
3
1
4
1
8
5
6
7
9
3
4
2
2 13
21
5 7 84 6
574
Pos.4 Verstellhebel gesamt / control lever
14
Pos. 2 Aufstellbock mit Spindel / support wheel with spindle
Pos.3 Schiebeholm WR 870 Honda / push handle
Pos.5 Bürste WR 870 / 870 Pro
pos.5 brush WR 870 / 870Pro
Luftfilter / airfilter
* Nur bei Pro
* only for Pro

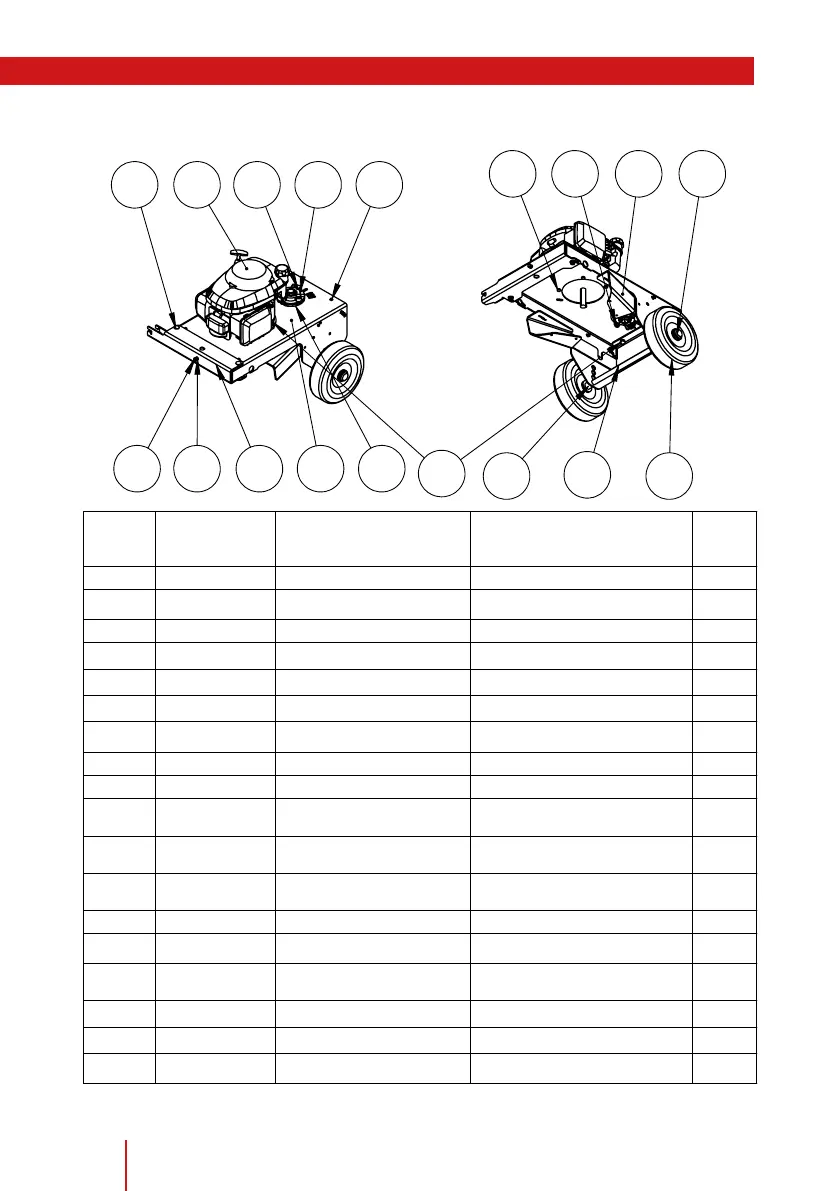

POS-NR. Artikel BENENNUNG part name
MENGE/
quantity
1 s.u. Grundrahmen WR baseframe WR 1
2
VMBG-00-00083/84
VMBG-00-00081/84 (Pro)
Aufstellbock WR 870 mit Spindel
Aufstellbock WR 870 Pro mit Spindel
support wheel with spindle WR870
support wheel with spindle W870
Pro
1
3
VMBG-00-00082 Schiebeholm WR 870 Honda push handle WR 870 Honda 1
4
s.u. Verstellhebel gesamt control lever 1
5
s.u. Bürste WR 870 / Pro brush WR 870 / Pro 1
6
DR-00-00191 (Motor GXV)
DR-00-00073 (Motor GCV)
Riemenscheibe (Motorantriebsscheibe) v-belt pulley for engine 1
7
s.u. Umlenkrolle guide pulley 1
8
LA-00-00571 Flachstahl Riemenschutz v-belt cover 1
9
s.u. Spannrolle tensioner 1
10
s.u. Antriebswelle komplett drive shaft assembly 1
11
KT-00-00431 B2058 Keilriemen ( 13x900 Blau) B2058 v-belt (13x900 blue) 1
12
KT-00-00432 B2059 Keilriemen (13x1000) B2059 v-belt (13x1000) 1
13
KT-00-00430 AB1017 (Keilriemen SPZ 2137) AB1017 v-belt SPZ 2137 1
POS-NR. Artikel BENENNUNG part name MENGE
1 DR-00-00126 Achse Umlenkung axle for guide pulley 1
2
SB-00-00066 SBG Hebel Umlenkung lever for guide 1
3
DR-00-00129 Riemenscheibe 2 rillig v-belt pulley 2 flutes 1
4
KT-00-00538 Rillenkugellager DIN 625 - 6004 grooved ball bearing 6004 2
5 DIN-472-J42 Sicherungsring DIN 472 - 42 x 1.75 circlip DIN 472-42x1,75 1
6
DIN-471-A20 Sicherungsring DIN 471 - 20 x 1.2 circlip DIN 471-20x1,2 1
7
DIN-125-A13 Scheibe DIN 125 - A 13 washer DIN 125 - A 13 1
8
DIN-934-M12 Sechskantmutter M12 hexagon nut M12 1
POS-NR. Artikel BENENNUNG MENGE
1 DR-00-00139 Achse Excenter Spannrolle 1
2
DR-00-00128 Keilriemenscheibe (Spannrolle) 1
3
KT-00-00538 Rillenkugellager DIN 625 - 6004 1
4
DIN-471-A20 Circlip DIN 471 - 20 x 1.2 1
5
DIN-472-J42 Circlip DIN 472 - 42 x 1.75 1
6
DIN-439-M10
Sechskantmutter M10 niedrige
Form
1
POS-NR. Artikel BENENNUNG part name
MENGE/
quantity
1 DR-00-00125 Antriebswelle WR870 drive shaft WR 870 1
2
DR-00-00130 Keilriemenscheibe SPA13 v-belt pulley SPA 13 1
3
DR-00-00131 Keilriemenscheibe (gr. doppelt) v-belt pulley (large. double) 1
4
DIN-471-AS-25 Sicherungsring DIN 471 25x2 circlip DIN 471 25x2 1
5
DIN-6885-8x7x25 Passfeder 8 x 7 x 25 DIN 6885 parallel key 8x7x25 DIN 6885 2
POS-NR. Artikel BENENNUNG part name MENGE
1 LA-00-00572 Verstellblech WR 870 adjustment plate WR 870 1
2
DR-00-00133 Verstellgriff WR 870 Honda adjustment handle WR 870 1
3
KT-00-00193 Muldengriff schwarz recessed handle black 1
4
KT-00-00167 Stellring A20 adjustment ring A20 1
5
KT-00-00243 Federstecker doppelt 3mm lockpin 3mm 1
6
DIN-603-M6x16 Flachrundschraube M6x16
mushroom head square neck
bolt M6x16
2
7
DIN-SZ-M6 Sperrzahnmutter M6 locking nut M6 2
POS-NR. Artikel BENENNUNG part name
MENGE/
quantity
1 SB-00-00065 SBG Drehstütze WR 870 rotating support WR 870 1
2
LA-00-00567 Radhalter wheel holder 1
3
LA-00-00566 Klinke WR 870 latch WR 870 1
4
DR-00-00076
Einstellbolzen Gewindestange M10
290mm
adjustment bolt threaded rod
M10 290mm
1
5
RE-00-00010
RE-00-00013
Vollgummirad 125
Vollgummirad 160 (Pro)
solid rubber wheel 125mm
solid rubber wheel 160mm (Pro)
1
6
KT-00-00123 Kreuzgriff Form K Stahlbuchse M10 star handle M10 1
7
DR-00-00138 Distanzhülse
10x37,5 spacer 10x37,5 1
8
KT-00-00096 Blindnietmutter M10 / 12x19mm blind rivet nut M10 / 12x19mm 1
9
DIN-315-M10 Flügelmutter M10 DIN 315 winged nut M10 1
10
DIN-9021-10,5 Kotflügelscheibe 10.5 groß fender washer 10,5 1
11
DIN-94-2,5x20 Splint 2,5x20 splint pin 2,5x20 1
12
DIN-125-13 Scheibe 13,0 washer 13,0 1
13
DIN-603-M8x60 Flachrundschraube M8x60
mushroom head square neck bolt
M8x60
2
14
DIN-985-M8 Sechskantmutter M8 selbstsichernd hexagon nut M8 self locking 2
POS-NR. Artikel BENENNUNG part name
MENGE/
quantity
1 LA-00-00569 Motorblech WR 870 Honda engine plate WR 870 1
2
PE-00-00030 Untergestell WR 870 rot subframe WR 870 red 1
3
LA-00-00563 Aufnahme Stützrad WR 870 support wheel retainer WR870 1
4
DR-00-00054 Radachse wheel axle 1
5
KT-00-00889 Distanzstück d20xD28xh25 spacer d20xD25xh25 2
6
RE-00-00007 Luftrad 260 x 85 air wheel 260x85 2
7
KT-00-00186 Radkappe 20er RAL 9011 hub cap 20mm RAL 9011 2
8
LA-00-00570 Hufeisen WR 870 Honda distance plate WR870 1
9
Motor Honda (Modellabhängig) engine (depending on model) 1
10
DIN-933-M8x35
Sechskantschraube M8x35
DIN 933
hexagon head screw M8x35 1
11
DIN-603-M8x20 Flachrundschraube M8x20
mushroom head square neck bolt
M8x20
2
12
DIN-603-M10x80 Flachrundschraube M10x80
mushroom head square neck bolt
M10x80
2
13
DIN-SZ-M10 Sperrzahnmutter M10 lock nut M10 5
14
DIN-SZ-M8 Sperrzahnmutter M8 lock nut M8 6
15
DIN-439-M8
Sechskantmutter M8 flache
Ausführung
nut M8 flat design 1
16
DIN-933-M12x65 Sechskantschraube M12 x 65 hexagon head screw M12x65 3
17
DIN-933-M8x40 Sechskantschraube M8 x 40 hexagon head screw M8x40 4
18
KT-00-00234 Lager UCFC 205 bearbeitet bearing UCFC 205 machined 2
POS-NR. Artikel BENENNUNG part name MENGE
1 DIN-985-M8 Sechskantmutter M8 selbsts. sqaure nut M8 self locking 1
2 DIN-912-M8x80 Zylinderschraube M8x80 cylinder head screw M8x80 1
3 DIN-9021-6,4 Kotflügelscheibe 6,4 fender washer 6,4 1
4
DIN-931-M6x80 Sechskantschraube M6x80 sqaure head screw M6x80 1
5
KT-00-00438 Gehäuse Bowdenzug bowden cable housing 1
6
KT-00-00434 Knauf rot knob red 1
7
DIN-985-M6 Sechskantmutter M6 selbsts. hexagon nut M6 self locking 1
8
KT-00-00515
Bowdenzug für Radialbesen und
CM2 (1320mm)
bowden cable 1320mm 1
9
KT-00-00793 Rastriegel GN912.8-8-M16x1,5-A locking pin M16x1,5
POS-NR. Artikel BENENNUNG part name MENGE
1
KT-00-00304
KT-00-00452
KT-00-00475
Bürstenring
870 (PPN)
Bürstenring 870 (Draht)
Bürstenring 870 (Draht/PPN)
brush ring 870 (PPN)
brush ring 870 (wire)
brush ring 870 (wire/PPN)
1
2 KT-00-00303 Bürstentopf für
870 brush pot 870 1
3
LA-00-00352 *Blechring WR870 Pro *sheet metal ring WR 870 Pro 1
4
KT-00-00538 Kugellager 6004 2RS ball bearing 6004 2RS 2
5
DIN-603-M6x25 Flachrundschraube M6x25
mushroom head square neck bolt
M6x25
6(*3)
6 DIN-SZ-M6 Sperrzahnmutter M6 lock nut M6 6(*3)
7 LA-00-00542 Bürstenring Klammer brush ring clip 6
8
DIN-7380-M6x12 *Linsenschraube M6x12 *pan head screw M6x12 6
Artikel Benennung part name
KT-00-00376 Luftfilter GCV160 / GCVx170 air filter GCV160/GCVx170
KT-00-00374 Luftfilter GXV 160 air filter GXV 160
KT-00-00192
Bowdenzug komplett (enthält
Pos.5,6 und 8)
bowden cable assembly
(contains pos.5,6 and 8)
1
