WITTUR Hydra PLUS - Page 27

CAR DOOR HYDRA PLUS
PORTE DI CABINA HYDRA PLUS
LH
HW
(min.180)
TY 44/R
min.225
TY 66/R
min.225
HS = LH + HW

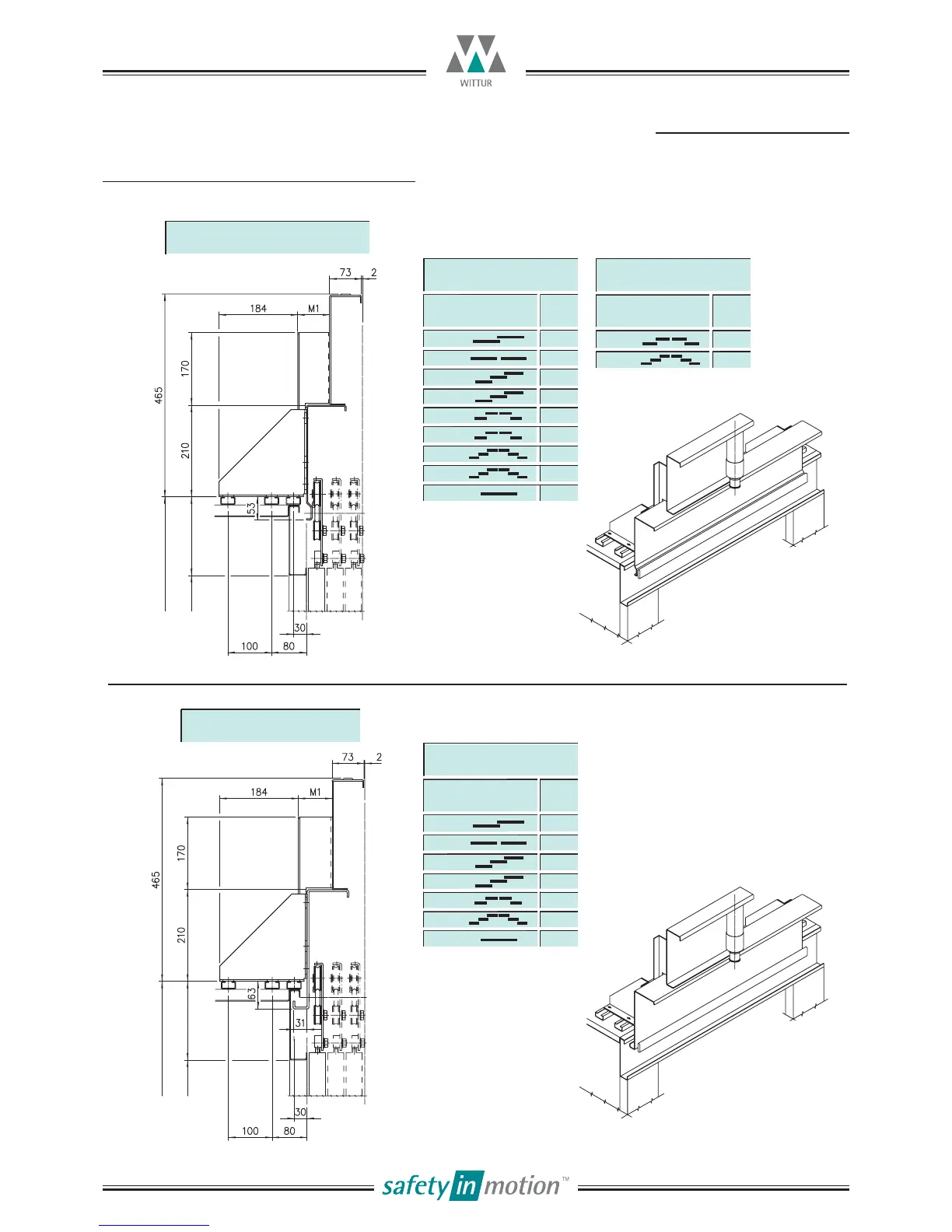

CAR DOOR OVERALL DIMENSIONS (B-C)
DIMENSIONI D’INGOMBRO PORTA DI CABINA (B-C)
LH
HW
(min.180)
HS = LH + HW
REINFORCED HANGER
MECCANISMO RINFORZATO
C=
SEMI-REINFORCED HANGER
MECCANISMO SEMIRINFORZATO
B=
DOOR TYPE
TIPO PORTA M1
44/R 31
66/R 77
B + SUPRA
C + SUPRA
DOOR TYPE
TIPO PORTA M1
12/R-L 31
02/C 16
32/R-L 77
35/R-L 31
42/C 31
62/C 77
72/R-L 16
16.10.2015
Code/Codice
Version/Versione
TC.2.001981.EN
/
Code/Codice
Version/Versione
Date/Data
Page/Pagina
3201.30.0600V01
A
24.11.2010
1.11.1
Subject to change without notice! Soggetto a modifica senza preavviso!
B + MIDI
DOOR TYPE
TIPO PORTA M1
12/R-L 31
02/C 16
32/R-L 77
35/R-L 31
42/C 31
44/R 31
62/C 77
66/R 77
72/R-L 16
