Wöhner MOTUS - Montage Et Raccordement du Circuit de Puissance

33Révision 6, version 05.2017
Français.
3. Montage et raccordement du
circuit de puissance

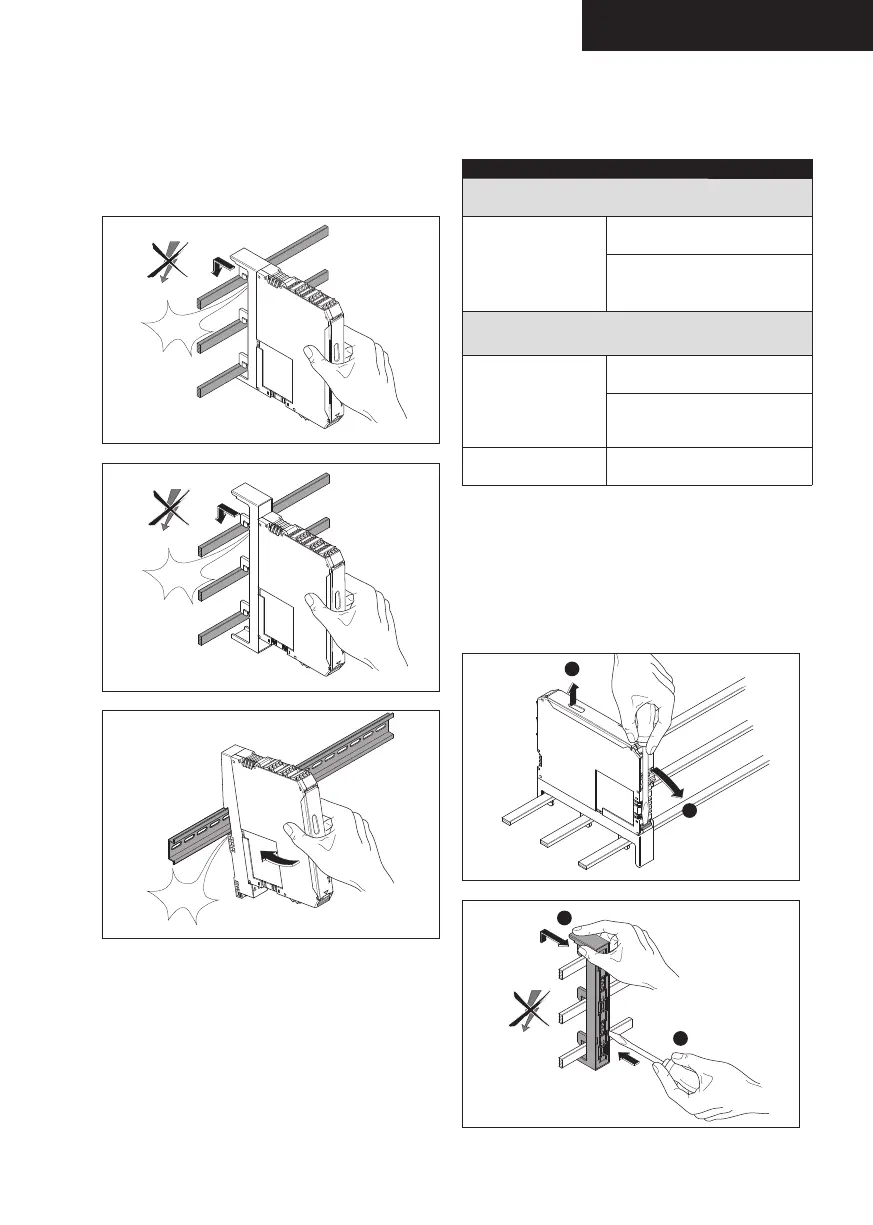

Embrocher le module complet avec l’adaptateur direc-
tement sur le jeu de barres ou sur le rail DIN.
Cl
ic
k
Click
Click
Pour la version pour jeu de barres, la connexion élec-
trique avec le réseau triphasé se fait directement via
l’adaptateur. Avec l’adaptateur pour rail DIN, tenir im-
pérativement compte du repérage des bornes lors du
raccordement au réseau triphasé.
ATTENTION: Ne jamais travailler sous tension.
Danger de mort!
Les fusibles utilisés permettent d’obtenir les coordina-
tions suivantes :
Type de correspondance
Calibres 0,6 A et 2,4 A
16 A
(Fusible 10X38-16A-GR)
10 kA, 500 V, coordination
type 2, protection du relais
Pouvoir de coupure 50kA, 500V,
coordination type 1,
protection moteur
Calibre 9,0 A
20 A
(Fusible 10X38-20A-GR)
5 kA, 400 V, coordination type 2,
protection du relais
Pouvoir de coupure 50kA, 500V,
coordination type 1,
protection moteur
30 A
(Fusible ClassCC-30A-MR)
30 kA, 500 V, coordination type 1,
protection moteur
Remarque: le fusible 30 A est utilisé uniquement pour
les moteurs à forte inertie.
Démontage
Pour le démontage des versions sur jeu de barres, retirer
d’abord le module électronique de l’adaptateur.
2
1
2
1
1.
2.
