5. Функции

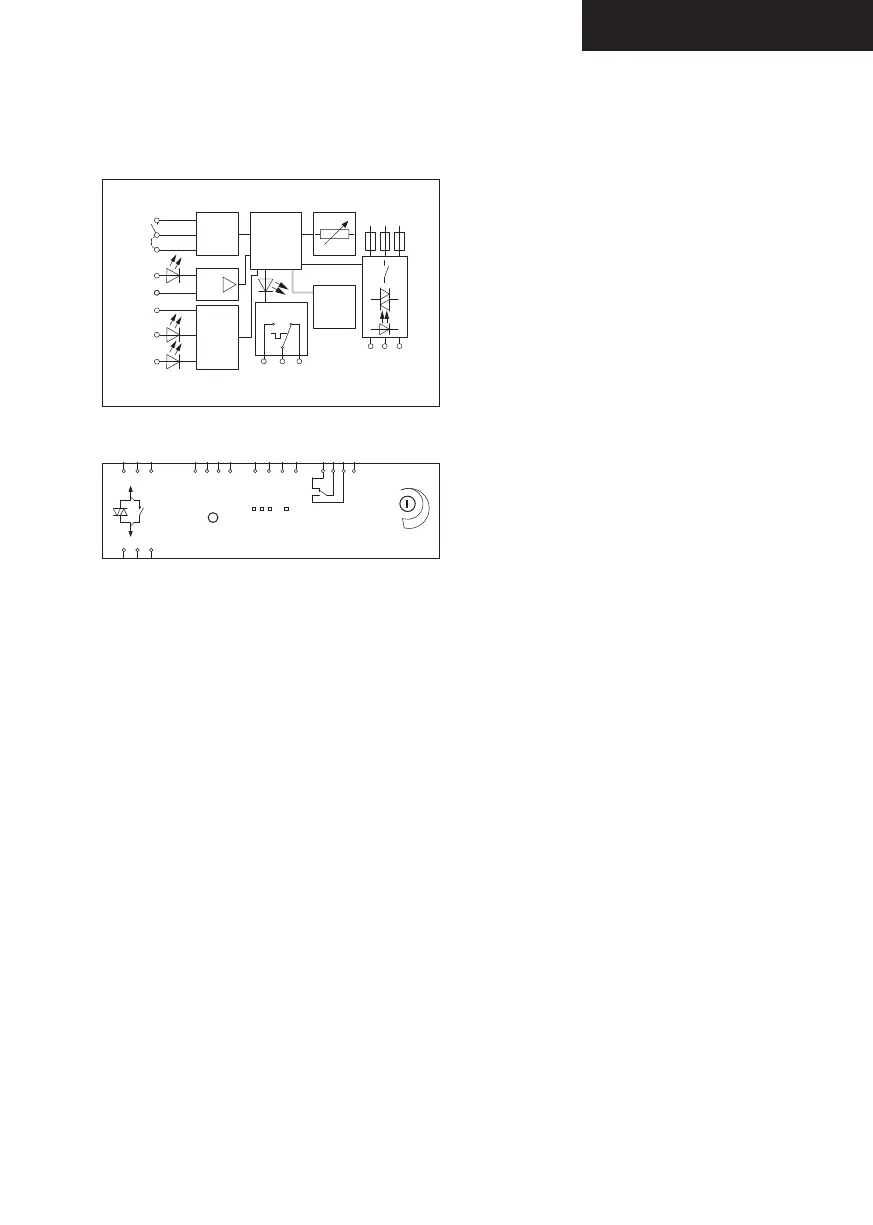

Блок-схема
MAN
RES
AUT
T
T
E
Us
L
R
Reset 2
Reset
Auto
-
Reset
24
V DC
24 V DC
97
2/T1
96
4/T2
95
6/T3
Logic
µP
L1 L2
L3
& Error
reset
Символ EPLAN
MOTUS®ContactronControl
Set /
Reset
R L Err PWR
9 A
max.
x1
x2 x5 x4 x3
1/L1 3/L3 5/L3 Us
T
R
L MAN RES AUT
95
2/T1
4/T2
6/T3
96 97
T
E
Визуализация – светодиодные
индикаторы состояния
В общей сложности четыре светодиода MOTUS ви-
зуализируют рабочие состояния. Функции светоди-
одов ориентируются на рекомендации NAMUR NE44
(международная ассоциация пользователей техно-
логий автоматизации в промышленности).
t После подачи напряжения питания цепи управле-
ния происходит зажигание всех светодиодов для
их проверки.
t Зеленый светодиод (PWR) показывает, что напря-
жение питания в порядке.
t Левое или правое вращение привода отображает-
ся желтым светодиодом (L или R соответственно).
t Ошибка обозначается красным сигналом светоди-
ода («Err»).
Функция диагностики
Благодаря различным функциям диагностики ги-
бридный пускатель двигателя может обнаруживать
и сигнализировать о различных ошибках, например,
таких, как сверхток, асимметричность, обрыв фазы
или ошибки при самопроверке.
t Перед каждым включением выполняется самопро-
верка. При обнаружении отклонения включение
не происходит, выдается сообщение «Fehler beim
Selbsttest» («Ошибка при самопроверке»). При-
чинами этого могут быть неисправности силовой
электроники или повреждение изоляции в пери-
ферийных устройствах. «Ошибки при самопро-
верке» не сбрасываются; они сохраняются внутри
программы. При повторении сигнала «Ошибка при
самопроверке» устройство не может быть снова
запущено в эксплуатацию. Необходима замена (в
качестве меры предосторожности).
t При обнаружении ошибки устройство немед-
ленно переходит в безопасное отключенное
состояние.
t Для выхода из безопасного отключенного состоя-
ния требуется квитирование ошибки.
