Manual (punto de confirmación a distancia)
Conecte un pulsador (contacto abierto) entre los
bornes MAN y RES.
Se genera una confirmación cuanto se detecta en la
entrada MAN un flanco positivo – breve accionamiento
del pulsador. Si después de un tiempo aprox. de 2 s no
se detecta ningún flanco negativo, el controlador de
arranque híbrido retorna al estado de error.
Automática
Establezca una conexión eléctrica entre los bornes RES
y AUT. Después de la activación de la supervisión bime-
tal y del posterior enfriamiento, el equipo ejecuta una
confirmación automática.
El borne RES pone a disposición la tensión para el reset.
Para una tensión de alimentación de mando de dimen-
sionamiento de 24V DC, ésta es de 24V DC.
Respuesta
En cuanto el controlador de arranque híbrido reconoce
un error, se activa el relé de repuesta, es decir, el contac-
to abierto se cierra o el contacto cerrado se abre. Este
comportamiento equivale al de un relé guardamotor.
La respuesta sirve para señalizar y no forma parte de la
cadena de seguridad. Por ello, no se incluye en las consi-
deraciones técnicas de seguridad.
Parametrización – Ajuste de la
corriente nominal
Nota: Esta función solo es posible cuando el equipo no
está activado y no presenta ningún fallo.

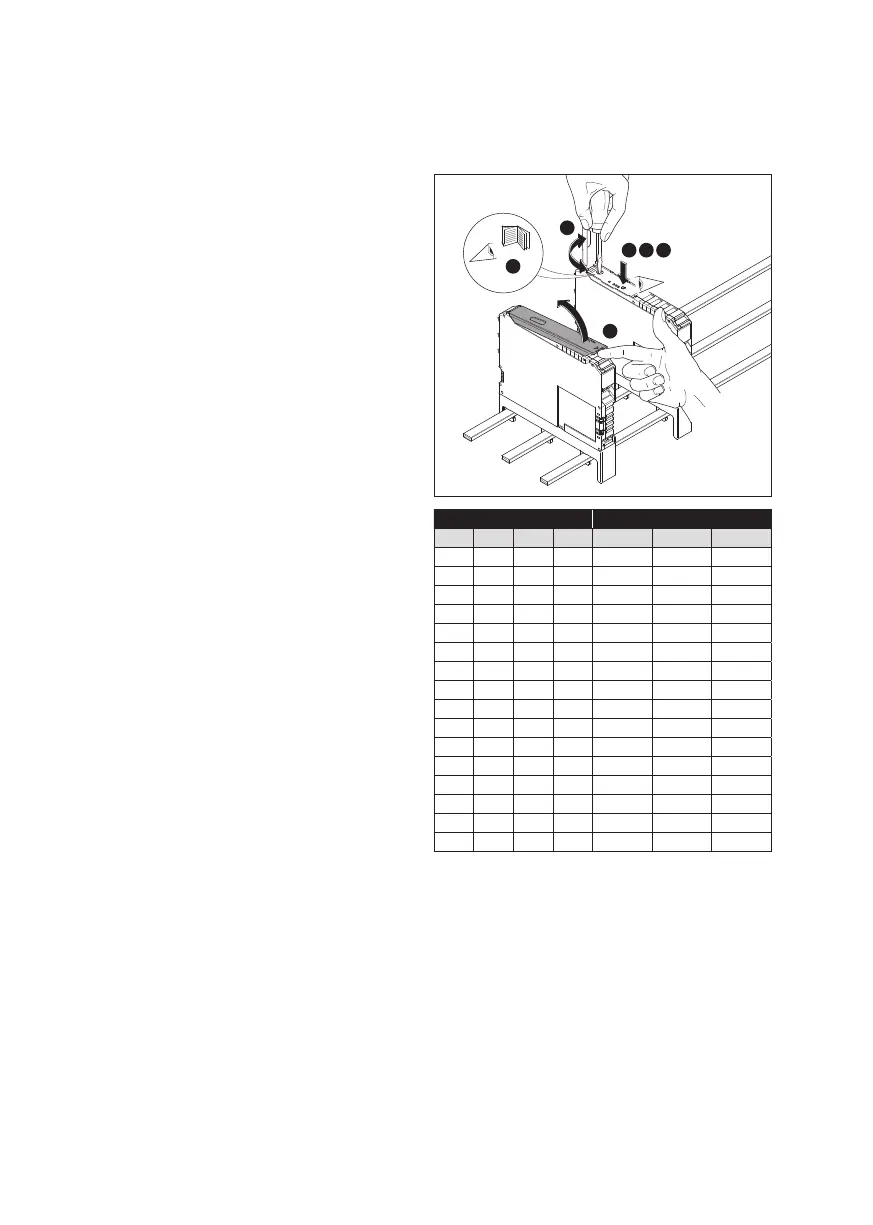

1. Asegúrese de que está aplicada la tensión de mando
de 24VDC y de que no se realiza ninguna activación R
o L ni se visualiza ningún mensaje de fallo.
2. Abra la cubierta.
3. Accione el pulsador de set/reset durante más de 6s
para acceder al modo operativo „Parametrización“:
el LED PWR verde parpadea una vez.
Nota: Para diferenciarlo de otros estado de funciona-
miento, en el modo operativo „parametrización“ los
LEDs se desconectan en intervalos de 2s durante 0,3s.
4. Ajuste la corriente nominal del accionamiento me-
diante el potenciómetro de 240º. La predetermina-
ción de la corriente nominal se realiza en 16 niveles.
Los cuatro LEDs muestran la corriente ajustada.
5. Guarde el valor mediante una nueva activación del
pulsador de reset (área no volátil de memoria de datos).
6. Si acciona el pulsador de set/reset durante más de
2 s (y menos de 6 s), se indica la corriente ajustada
durante 3 s.
4
1
3 5 6
2
Code Corriente nom. (mA)
PWR Err L R 0,6A 2,4A 9A
0000 75 180 1500
0001 110 250 2000
0010 145 410 2500
0011 180 560 3000
0100 215 710 3500
0101 250 870 4000
0110 285 10204500
0111 320 11705000
1000 355 13305500
1001 390 14806000
1010 425 16306500
1011 460 17907000
1100 495 19407500
1101 530 20908000
1110 565 22508500
1111 600 24009000
Nota: A partir de una corriente de motor de 45A, se
activa el control de bloqueo (véase 9. Curva
característica de disparo y Curva derating).
6. Ejemplos de aplicación
Puerta de protección (PARADA DE EMERGENCIA)
En aplicaciones en las que la desconexión de seguridad
es un estado operativo normal como, p. ej., en aplicacio-
nes de puerta de protección o aplicaciones bimanuales,
debe utilizarse un circuito según la Fig. 4. En este caso, el
circuito de corriente de mando se desconecta mediante
