3. Montage und Anschluss des
Hauptstromkreises

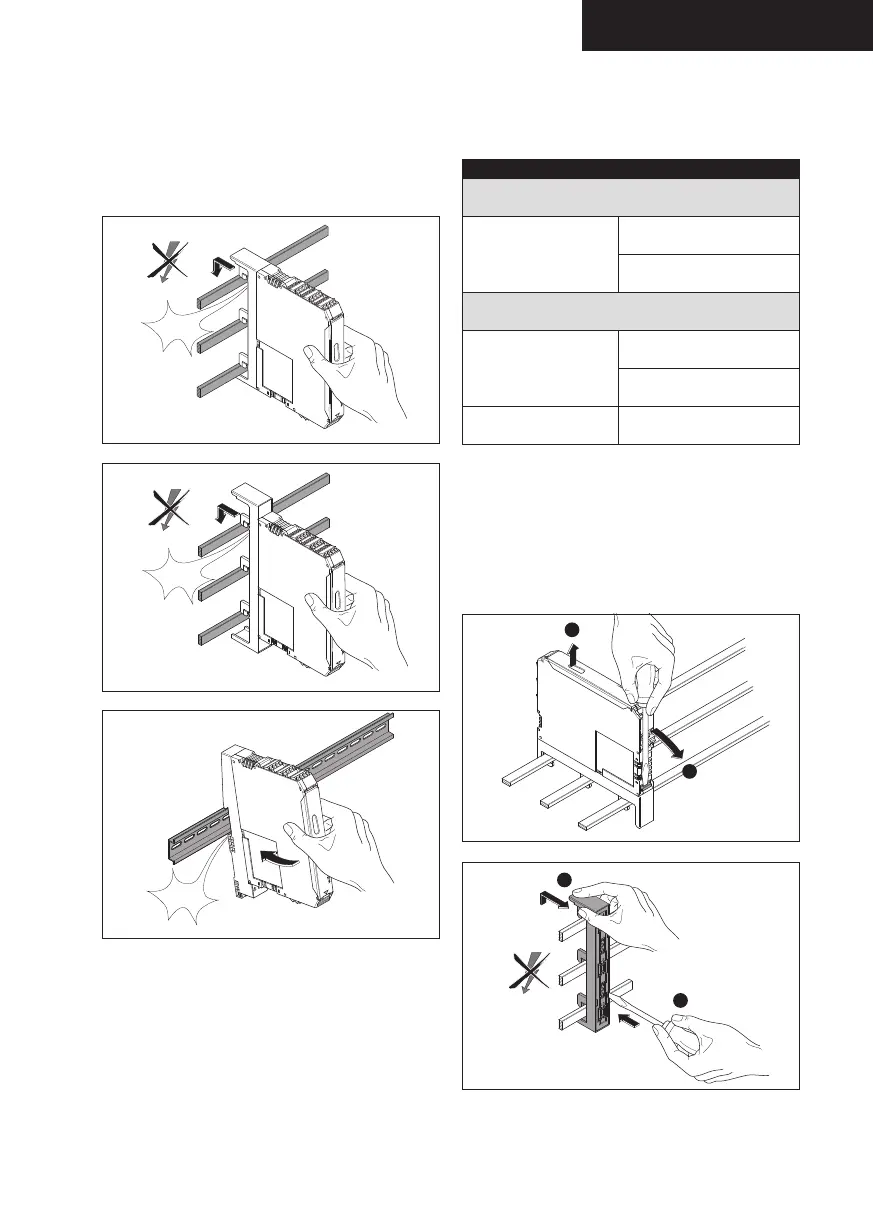

Rasten Sie das komplette Modul einschließlich Sammel-
schienen- oder Tragschienenadapter auf die Schiene.
Cl
ic
k
Click
Click
Bei den Sammelschienenvarianten erfolgt die elektri-
sche Verbindung zum 3-Phasen-Netz direkt über den
Adapter. Bei der Verwendung des Tragschienenadap-
ters beachten Sie beim Anschluss des 3-Phasen-Netzes
die Klemmenbezeichnung.
VORSICHT: Niemals bei anliegender Spannung
arbeiten! Lebensgefahr!
Mit den eingesetzten Sicherungen werden folgende Zu-
ordnungsarten erreicht:
Zuordnungsarten
0,6 A- und 2,4 A-Varianten
16 A
(FUSE-10X38-16A-GR)
10 kA, 500 V, Zuordnungsart 2
Geräteschutz
50kA, 500V, Zuordnungsart 1
Anlagenschutz
9 A-Varianten
20 A
(FUSE-10X38-20A-GR)
5 kA, 400 V, Zuordnungsart 2
Geräteschutz
50kA, 500V, Zuordnungsart 1
Anlagenschutz
30 A
(FUSE-ClassCC-30A-MR)
30 kA, 500 V, Zuordnungsart 1
Anlagenschutz
Hinweis: 30 A-Sicherung wird nur für Motoren mit
Schweranlauf benötigt.
Demontage
Zur Demontage der Sammelschienenvarianten ist zu-
erst der Elektronikteil vom Sammelschienenadapter zu
entfernen.
2
1
2
1
1.
2.
