Wöhner MOTUS - Conexión al Circuito de Corriente de Mando; Funciones

58
2
1

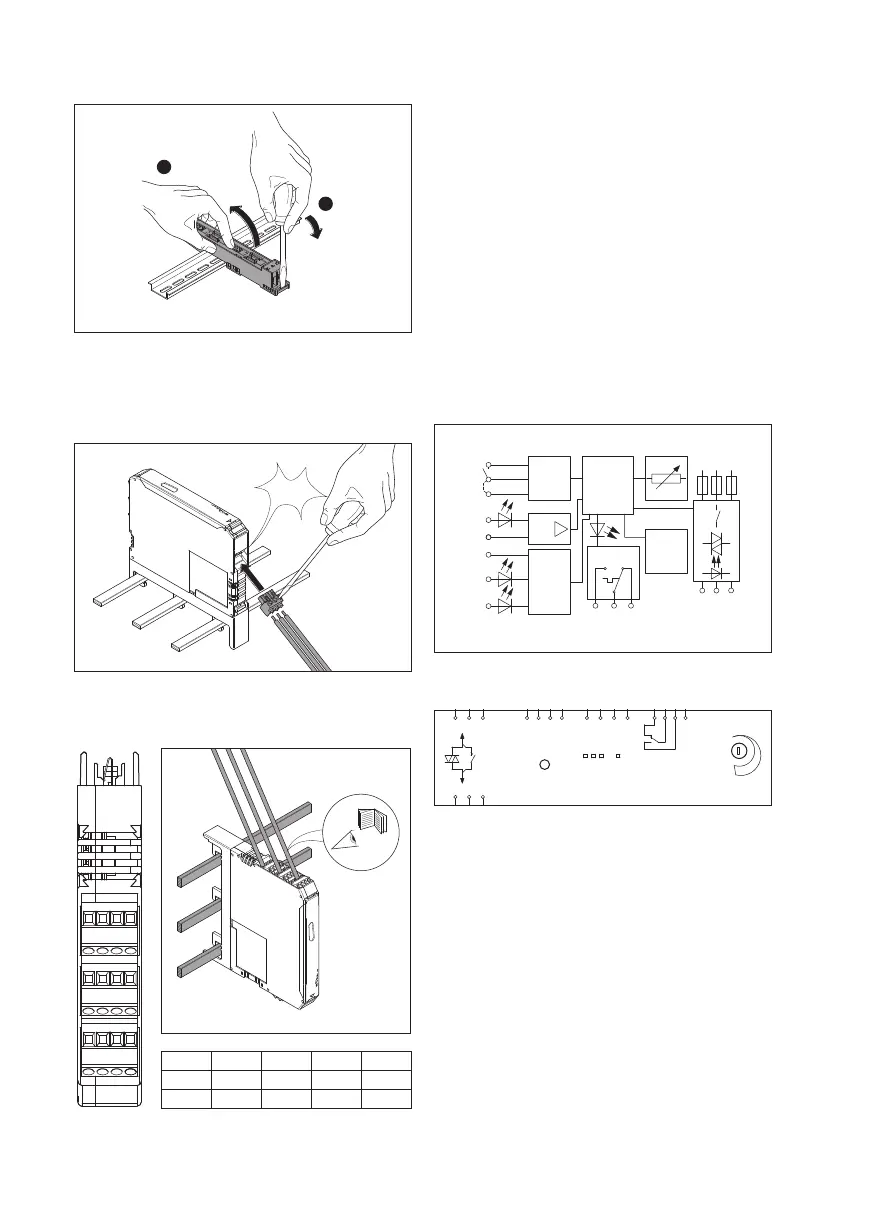

Conexión de la salida del motor en el circuito
de corriente principal
La conexión se realiza con un conector de 3 polos que
va incluido.
Click
4. Conexión de las líneas de mando
X5 U R L
X4 MAN Res AUT
T
E
X3 95 96 97
Alimente las entradas de tensión de alimentación y
de tensión de mando de 24VDC con módulos de fuen-
te de alimentación según DIN 19240 (rizado residual
máx. 5%)
Para evitar acoplamientos inductivos o capacitivos de
impulsos parásitos en líneas de mando de gran longi-
tud, se recomienda utilizar cables apantallados.
Si quiere conectar dos conductores en un mismo punto de
embornaje, debe usar conductores con idéntica sección!
5. Funciones
Diagrama de bloques
MAN
RES
AUT
T
T
E
Us
L
R
Reset 2
Reset
Auto
-
Reset
24
V DC
24 V DC
97
2/T1
96
4/T2
95
6/T3
Logic
µP
L1 L2
L3
& Error
reset
Símbolo EPLAN
MOTUS®ContactronControl
Set /
Reset
R L Err PWR
9 A
max.
x1
x2 x5 x4 x3
1/L1 3/L3 5/L3 Us
T
R
L MAN RES AUT
95
2/T1
4/T2
6/T3
96 97
T
E
Visualización - LEDs de estado
MOTUS visualiza los estados de funcionamiento con un
total de cuatro LEDs. Las funciones de los LEDs se basan
en la recomendación NAMUR NE44.
ɴ Tras aplicar la tensión de alimentación de mando, se
encienden todos los LEDs una vez, lo que sirve como
prueba de los LEDs.
ɴ Mediante un LED verde (PWR) se indica que la
tensión de alimentación de mando se encuentra en
estado “ok”.
ɴ El giro a la izquierda o a derecha del accionamiento
se muestra con un LED amarillo (L o R), respectiva-
mente.
3.
T
RL
MAN RES AUT
Us
T
E
97 96 95
