Manuel (commande de réarmement à distance)
Raccorder un bouton poussoir réarmement (NO) entre
les bornes MAN et RES. Un réarmement est obtenu
lorsqu’une impulsion positive est appliquée sur la borne
MAN – Impulsion sur le BP réarmement. Si, après une
période d’environ 2 s, aucun front négatif n’est détecté
(BP réarmement non relâché), le démarreur hybride
revient à l’état de défaut.
Automatique
Établir une connexion électrique entre les bornes RES
et AUT.
L’appareil effectue un réarmement automatique après
le déclenchement de la protection thermique et du
délai de refroidissement qui s’ensuit.
La borne RES met à disposition la tension nécessaire
pour le réarmement.
Signalisation du défaut
Dès que le démarreur hybride détecte un défaut,
le contact de signalisation de défaut est actionné, le
contact NO est fermé, le contact NF est ouvert. Ce
contact n’est pas pris en consideration dans la chaîne
de sécurité positive. Le contact ne sert qu’à la signali-
sation à distance.
Paramétrage – Réglage de l’intensité nominale
Remarque : Cette fonction est disponible uniquement
si le démarreur hybride est à l’arrêt et si aucun défaut
n’est détecté.

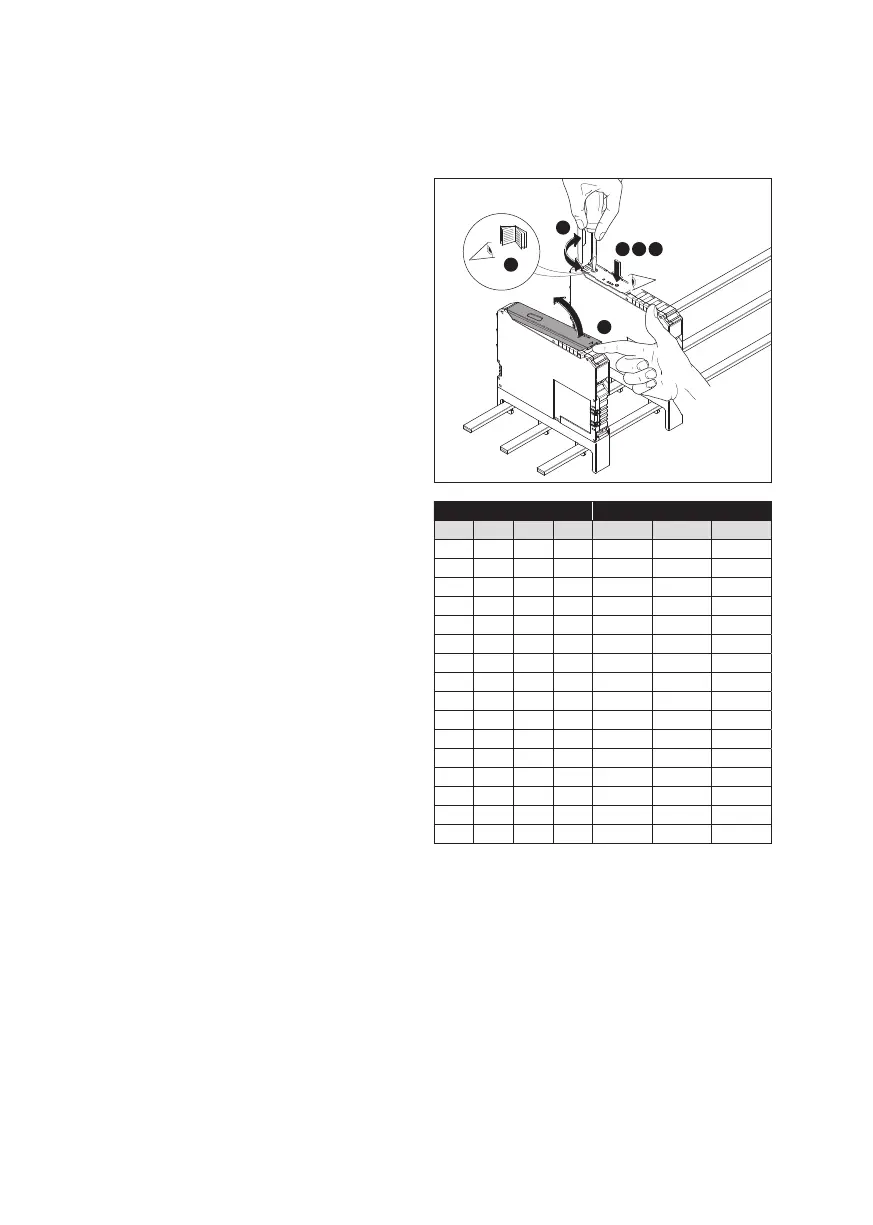

1. Assurez-vous de la présence de la tension de com-
mande 24 VCC, de l’absence d’activation R ou L ou
d’affichage d’un message d’erreur.
2. Soulevez le couvercle.
3. Actionnez le bouton Set / Reset pendant plus de 6 s
pour accéder au mode « Paramétrage » – la LED verte
PWR clignote une fois.
Remarque : Le mode de Paramétrage se distingue des
autres modes de fonctionnement par les LED, qui
s’éteignent pendant 0,3 s toutes les 2 s.
4. Réglez l’intensité nominale du moteur avec le poten-
tiomètre 240°. Le réglage de l’intensité nominale se
fait en 16 niveaux. Les quatre LED indiquent l’inten-
sité paramétrée.
5. Mémorisez la valeur en donnant une impulsion sur
le bouton Reset (zone non volatile de la mémoire de
données).
6. Actionnez le bouton Set / Reset pendant plus de 2 s
(et moins de 6 s) pour afficher pendant 3 s le courant
ajustée.
4
1
3 5 6
2
Code Intensité de réglage (mA) Calibre
PWR Err L R 0,6A 2,4A 9A
0000 75 180 1500
0001 110 250 2000
0010 145 410 2500
0011 180 560 3000
0100 215 710 3500
0101 250 870 4000
0110 285 10204500
0111 320 11705000
1000 355 13305500
1001 390 14806000
1010 425 16306500
1011 460 17907000
1100 495 19407500
1101 530 20908000
1110 565 22508500
1111 600 24009000
Remarque : A delà d’une intensité moteur de 45 A,
la protection « moteur calé » est activée (voir
paragraphe 9. Courbe de déclenchement et Courbe
de déclassement)
6. Exemples d’applications
Ecrans de protection (ARRÊT D’URGENCE)
Dans les applications pour lesquelles un arrêt de sécu-
rité est nécessaire, par exemple pour les machines avec
écran de protection ou machine avec boutons pous-
soirs pour les 2 mains, il convient d‘utiliser un câblage
