48
Manuale (postazione di comando per il
ripristino a distanza)
Collegare un pulsante (contatto normalmente aperto)
tra i morsetti MAN e RES.
Il ripristino viene effettuato non appena viene ricono-
sciuta una rampa positiva di segnale sull’ingresso MAN
con una breve pressione del pulsante. Se dopo 2 s non
viene riconosciuta una rampa negativa, l’avviatore ibri-
do rileva nuovamente lo stato di errore.
Automatico
Effettuare una connessione elettrica (ponte) tra i mor-
setti RES e AUT. Dopo l’intervento della protezione
termica e il successivo raffreddamento, il dispositivo
esegue il ripristino automatico.
Il morsetto RES mette a disposizione la tensione per il
reset. Nelle varianti con tensione di alimentazione nomi-
nale del controllo di 24 V DC la tensione sarà di 24 V DC.
Uscite di segnalazione
Non appena l’avviatore ibrido riconosce un errore, in-
terviene il relè di segnalazione, ossia il contatto nor-
malmente aperto si chiude e il contatto normalmente
chiuso si apre. Questo comportamento corrisponde a
quello di un relè di protezione termica.
Questi contatti servono soltanto per poter effettuare
una segnalazione e non sono parte della tecnologia di
sicurezza.

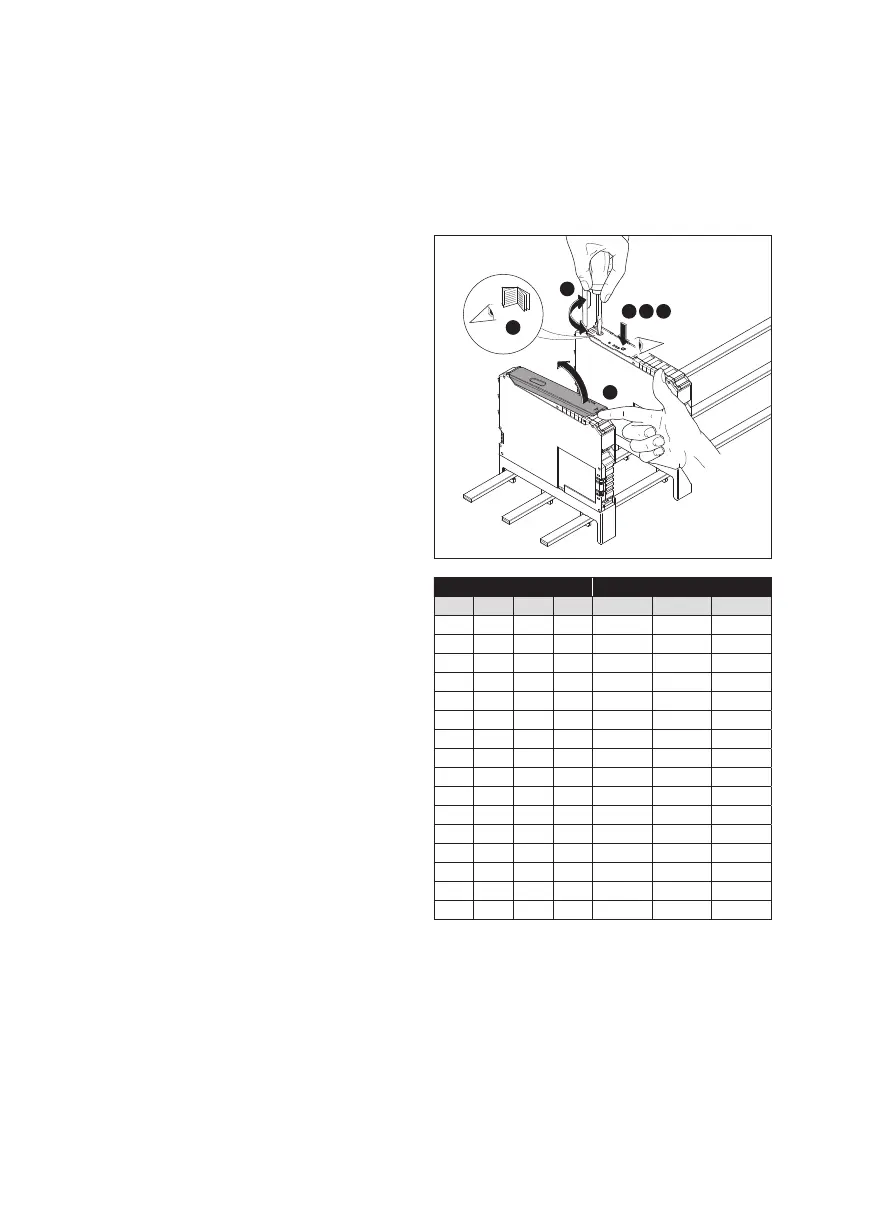

Impostazione della corrente nominale
Avvertenza: Questa funzione è possibile solo se il motore
è fermo e se l’apparecchio non è in stato di errore.
1. Verificare che sia presente la tensione di comando
di 24 V DC (PWR), non sia attivato alcun movimento
(R opp. L) e non sia segnalato alcun errore (ERR).
2. Aprire la mascherina plastica
3. Premere il tasto Set / Reset per oltre 6 s, per passare
al modo operativo “Parametrizzazione”: il LED verde
PWR lampeggia una volta.
Avvertenza: A differenza delle altre modalità
operative, nel modo operativo “Parametrizzazione” i
LEDs vengono disattivati ogni 2 s per 0,3 s.
4. Impostare la corrente nominale dell’azionamento
con il potenziometro a 240°. E’ possibile effettuare la
regolazione della corrente nominale del motore con
16 valori a passi discreti. I quattro LEDs indicano la
corrente impostata.
5. Salvare il valore premendo nuovamente il tasto
Reset (memoria non volatile).
6. Premere il tasto Reset per oltre 2 s (e meno di 6 s). In
questo modo viene visualizzata per 3 s la corrente
impostata.
4
1
3 5 6
2
Code Corrente nom. (mA)
PWR ERR L R 0,6 A 2,4 A 9 A
0000 75 180 1500
0001 110 250 2000
0010 145 410 2500
0011 180 560 3000
0100 215 710 3500
0101 250 870 4000
0110 285 10204500
0111 320 11705000
1000 355 13305500
1001 390 14806000
1010 425 16306500
1011 460 17907000
1100 495 19407500
1101 530 20908000
1110 565 22508500
1111 600 24009000
Avvertenza: Se la corrente del motore è superiore a
45 A viene attivato un monitoraggio di blocco (vedere 9.
Curva caratteristica di intervento e curva di derating).
6. Esempi di applicazioni
Porta di protezione (arresto d’emergenza)
Nelle applicazioni in cui lo switch-off di sicurezza è uno
stato operativo normale, ad es. per le porte di protezio-
