75Редакция 6, состояние на 05.2017
Русский.
1
2
Click
7. Технические характеристики
Исполнения макс. 0,6A макс. 2,4A макс. 9,0A
Входные данные
Расчетное напряжение питания цепи управления U
s
согласно
МЭК 60947-1 / UL 508
24В пост. тока
Диапазон напряжения питания цепи управления 19,2 – 30В пост. тока (32В пост. тока, макс. 1мин)
Напряжение питания цепи управления, Уровень переключения
„безопасн. Выкл.“
< 5В пост. тока
Расчетный ток питания цепи управления согласно МЭК 60947-1 ≤ 40мА
Управляющий вход L, R
Уровень переключения „Low“ (низкий)
Уровень переключения „безопасн. Выкл.“
Уровень переключения „High“ (высокий)
Входной ток
-3 – 9,6В пост. тока
< 0,5В пост. тока
19,2 – 30В пост. тока
≤ 3мА
2.
3.
4.
5.

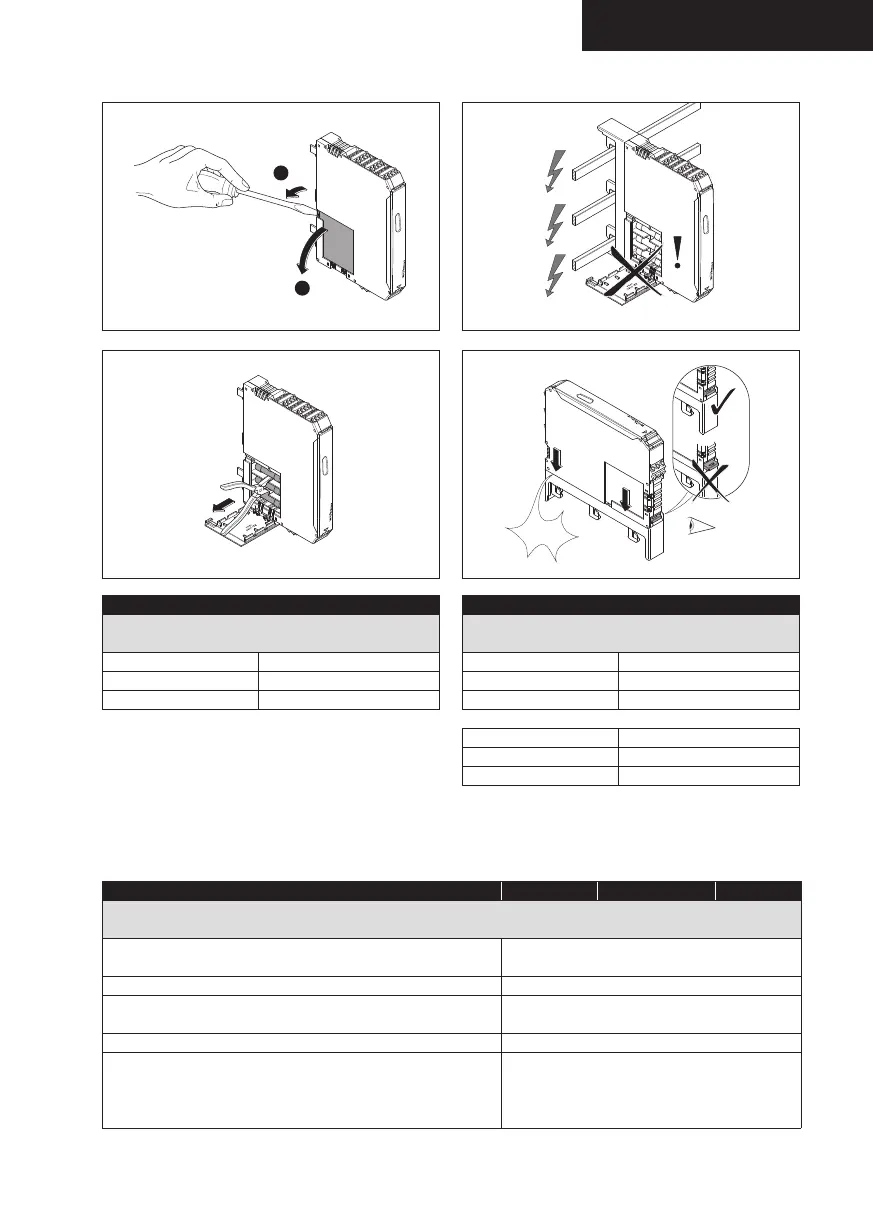

Запасные предохранители
Варианты 0.6A и 2.4A
16A 31 567 Wöhner
16A 2903126 Phoenix Contact
16A FR10GR69V 16 Mersen
Указание: Перечисленные предохранители
обеспечивают оптимальную защиту от короткого
замыкания и надежную работу при пусковых токах
двигателя. Рекомендуется использовать только
предохранители этих типов.
Запасные предохранители
Варианты 9.0A
20A 31 568 Wöhner
20A 2903384 Phoenix Contact
20A FR10GR69V 20 Mersen
30A 31 569 * Wöhner
30A 2903119 * Phoenix Contact
30A CCMR30 * Littelfuse
* Только для двигателей с тяжелым пуском.
