Подключение отвода двигателя в цепи
главного тока

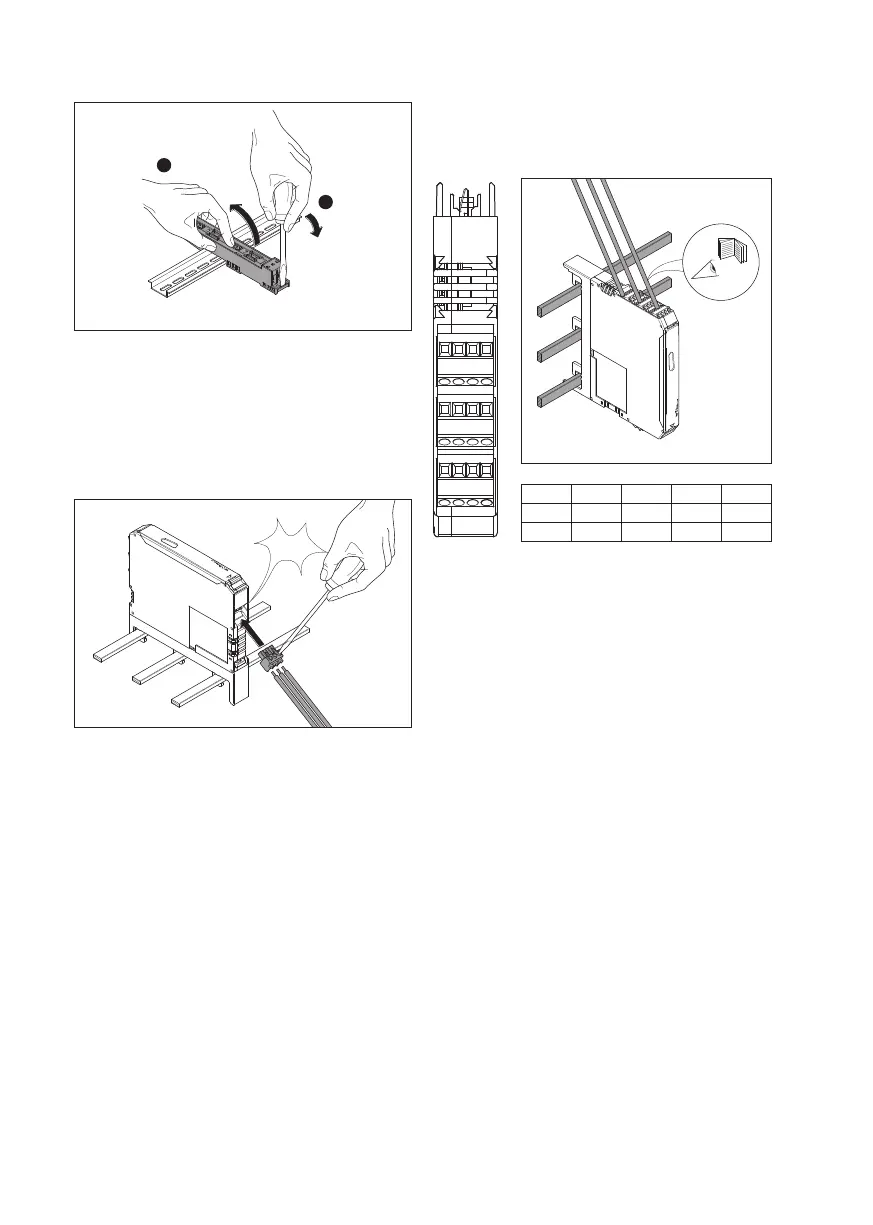

Подключение осуществляется посредством 3-полюс-
ного штекерного разъема, входящего в комплект по-
ставки.
Click
4. Подключение цепи
управляющего тока
X5 U R L
X4 MAN Res AUT
T
E
X3 95 96 97
Входы напряжения питания цепи управления и
управляющего напряжения на 24 В пост. тока необ-
ходимо использовать вместе с модулями питания со-
гласно DIN 19240 (макс. 5 % остаточной пульсации)!
В случае длинных управляющих проводов во избежа-
ние индуктивного или емкостного влияния импульс-
ных помех рекомендуется использовать экраниро-
ванные провода.
При подсоединении двух проводов под одной
клеммой необходимо использовать провода
одинакового сечения!
T
RL
MAN RES AUT
Us
T
E
97 96 95
