RX-V340/RX-V340RDS/
HTR-5630/HTR-5630RDS/DSP-AX340
RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340
14
G471
G302
Cloth
布
Cloth
布
MAIN (1) P.C.B.
FUNCTION (8) P.C.B.
CB303
CB304
FUNCTION (1) P.C.B.
9
9
9
9
9

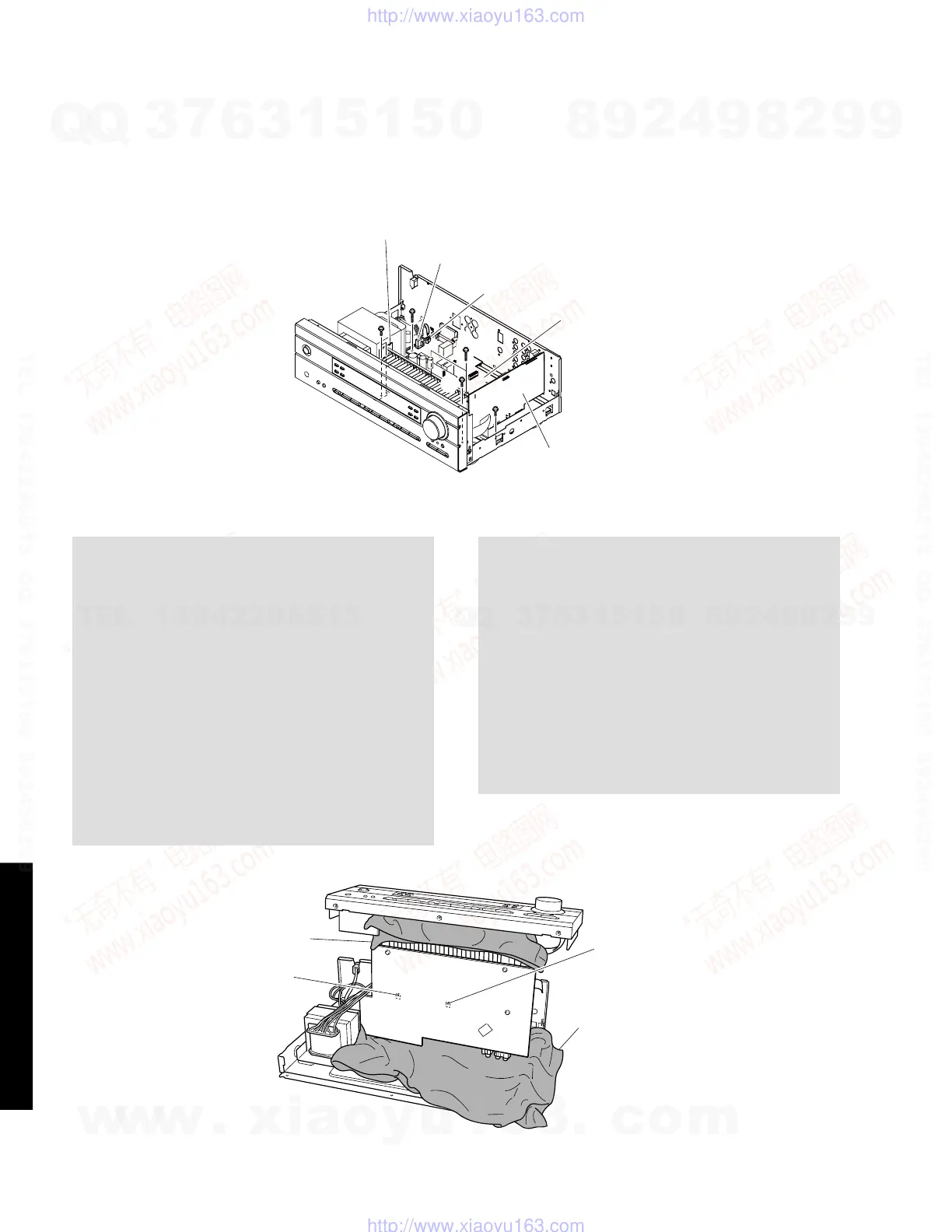

5. MAIN（1）、FUNCTION（1）、FUNCTION（8）
P.C.B.の外し方
a. CB303、CB304を外します。（Fig.5）
b. 8のネジ2本を外します。（Fig.3）
c. 9のネジ7本を外します。（Fig.5）
d. MAIN（1）、FUNCTION（1）、FUNCTION（8）P.C.B.を
取り外します。（Fig.5）
5. Removal of MAIN (1), FUNCTION (1) and FUNCTION
(8) P.C.B.s
a. Remove CB303 and CB304. (Fig. 5)
b. Remove 2 screws (8). (Fig. 3)
c. Remove 7 screws (9). (Fig. 5)
d. Remove MAIN (1), FUNCTION (1) and FUNCTION (8)
P.C.B.s.. (Fig. 5)
P.C.B.チェックをする場合には
・ 外したケーブル（コネクター）をすべて接続してくだ
さい。
・ フラットケーブルを接続する際、極性に注意してく
ださい。
・ MAIN（1）P.C.B.のアース2箇所（G302、G471）を
リード線等でシャーシまたはリアパネルに接続して
ください。
・ リアパネルから外したP.C.B.はアースが浮いて動作
しませんので、各P.C.B.のアースをリード線等で
シャーシまたはGNDに接続してください。
・ FUNCTION P.C.B.およびMAINP.C.B.はDSP
P.C.B.を外した状態でも動作します。
When checking the P.C.B.:
• Reconnect all cables (connectors) that have been
disconnected.
• When connecting the flat cable, use care for the
polarity.
• The MAIN (1) P.C.B. removed from the rear panel
does not work because its grounding is loose. Be
sure to connect the ground (G302 and G471) of
MAIN (1) P.C.B. to the chassis or Rear Panel with a
jumper wire or the like.
• The P.C.B. removed from the rear panel does not
work because its grounding is loose. Be sure to
connect the ground of each P.C.B. to the chassis or
GND with a jumper wire or the like.
• FUNCTION P.C.B. and MAIN P.C.B. works even
with the DSP P.C.B. removed.
Fig. 6
Fig. 5
