RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
135
✻ New Parts ＊新規部品
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
* 2‑1 WJ715900 P.C.B.ASS'Y MAIN J ＰＣＢ メイン
* 2‑1 WJ716000 P.C.B.ASS'Y MAIN V861 UCRTA ＰＣＢ メイン
* 2‑1 WJ716300 P.C.B.ASS'Y MAIN 6080 UC ＰＣＢ メイン
* 2‑1 WJ716100 P.C.B.ASS'Y MAIN KGEL ＰＣＢ メイン
* 2‑1 WJ716200 P.C.B.ASS'Y MAIN B ＰＣＢ メイン
2‑11 WE807300 RADIATIONSHEET 19x24 放熱シート 01
2‑20 WG440600 SUPPORTTR‑8 サポートＴＲ−８ 04
2‑21 WJ402000 SUPPORTTR‑2 サポートＴＲ−２ 01
2‑101 VB770200 PWHEADP‑TIGHTSCREW 3x10‑8MFC2 ＰＷヘッドＰタイトネジ 01
2‑103 VK173200 SCREWTRANSISTOR 3x15SPMFC2 スクリューＴＲ 01
2‑104 WF002600 PWHEADB‑TIGHTSCREW 3x8MFZN2W3 ＰＷヘッドＢタイトネジ 01
2‑106 WE774300 BINDHEADB‑TIGHTSCREW 3x8MFZN2W3 バインドＢタイトネジ 01
* 7 WJ716600 P.C.B.ASS'Y FUNCTION J ＰＣＢ ファンクション
* 7 WJ716700 P.C.B.ASS'Y FUNCTION V861 UC ＰＣＢ ファンクション
* 7 WJ717500 P.C.B.ASS'Y FUNCTION 6080 UC ＰＣＢ ファンクション
* 7 WJ716800 P.C.B.ASS'Y FUNCTION R ＰＣＢ ファンクション
* 7 WJ716900 P.C.B.ASS'Y FUNCTION T ＰＣＢ ファンクション
* 7 WJ717000 P.C.B.ASS'Y FUNCTION K ＰＣＢ ファンクション
* 7 WJ717100 P.C.B.ASS'Y FUNCTION A ＰＣＢ ファンクション
* 7 WJ717200 P.C.B.ASS'Y FUNCTION B ＰＣＢ ファンクション
* 7 WJ717300 P.C.B.ASS'Y FUNCTION GE ＰＣＢ ファンクション
* 7 WJ717400 P.C.B.ASS'Y FUNCTION L ＰＣＢ ファンクション

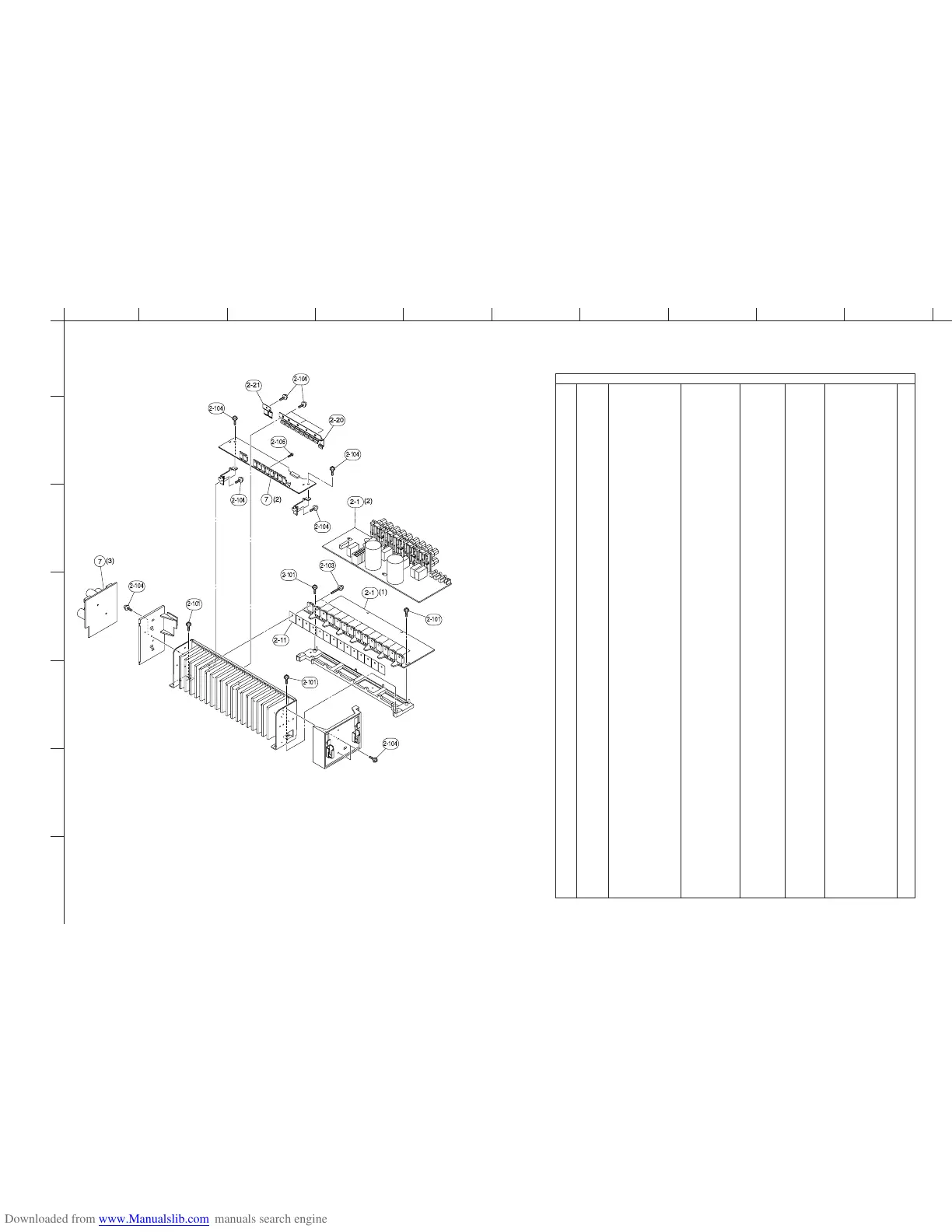

• AMP UNIT
2-1
(1)
2-1
(2)
(2)
2-11
2-21
2-20
2-101
2-101
2-104
2-104
2-106
2-103
2-104
2-104
2-104
2-101
2-101
2-104
2-104
7
(3)
7
