15
RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
RX-V861/HTR-6080/DSP-AX861SE/
DSP-AX861

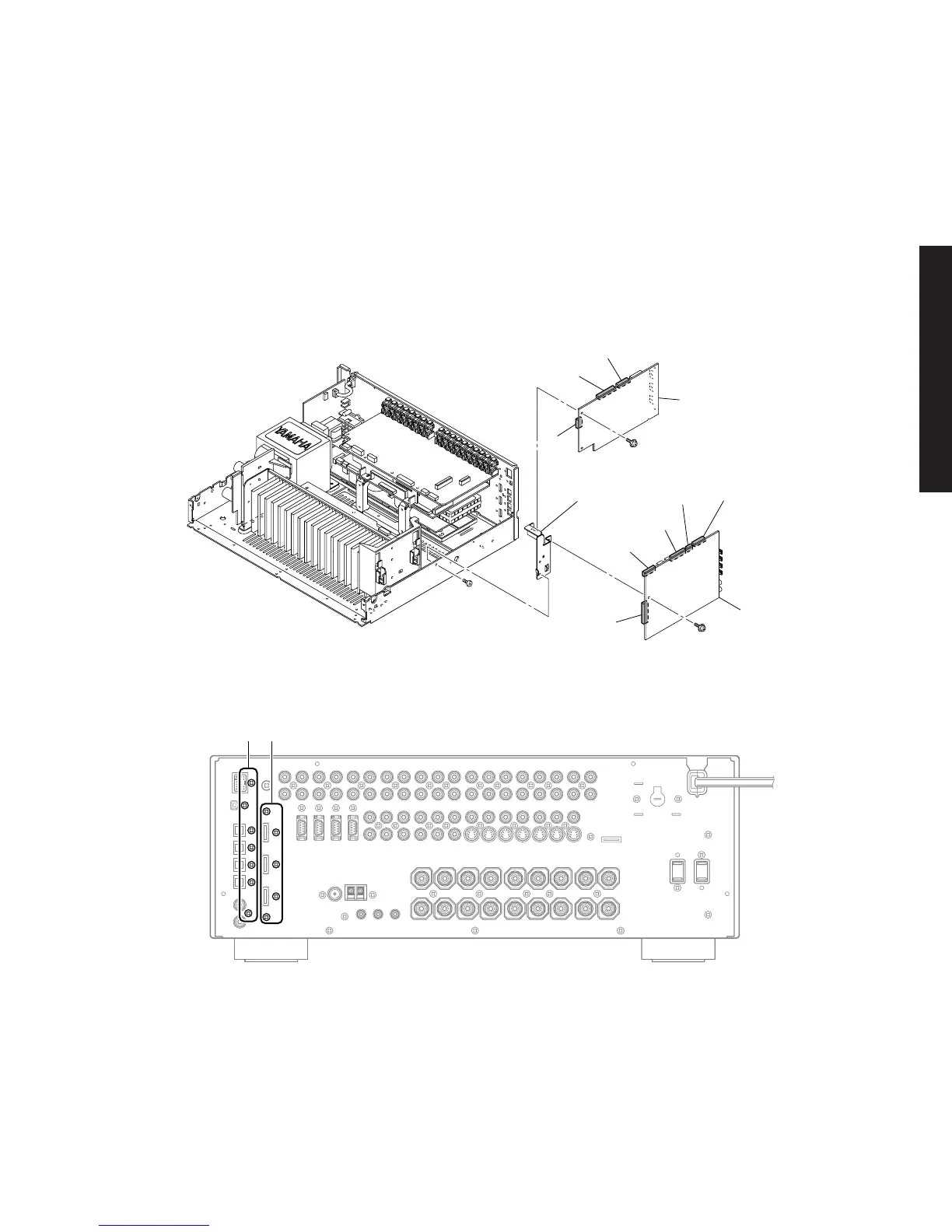

4. Removal of DSP and HDMI P.C.B.s
a. Remove screw (8) and 2 screws (9). (Fig. 2)
b. Remove support PCB-DH. (Fig. 2)
c. Remove 7 screws (0). (Fig. 3)
d. Remove CB43, CB47, CB49, CB61 and CB62. (Fig. 2)
e. Remove the DSP P.C.B.. (Fig. 2)
f. Remove 5 screws (A). (Fig. 3)
g. Remove CB5-7. (Fig. 2)
h. Remove the HDMI P.C.B.. (Fig. 2)
8
9
9
CB43
CB47
CB49
CB61
CB62
CB5
CB7
CB6
DSP P.C.B.
HDMI P.C.B.
Support PCB-DH
サポートPCB-DH
Fig. 2
4. DSP、HDMIP.C.B.の外し方
a.
8
のネジ1本、
9
のネジ2本を外します。（Fig.2）
b. サポートPCB−DHを取り外します。（Fig.2）
c.
0
のネジ7本を外します。（Fig.3）
d. CB43、CB47、CB49、CB61ー62を外します。（Fig.2）
e. DSPP.C.B.を取り外します。（Fig.2）
f.
A
のネジ5本を外します。（Fig.3）
g. CB5ー7を外します。（Fig.2）
h. HDMIP.C.B.を取り外します。（Fig.2）
Fig. 3
0 A
