RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
17

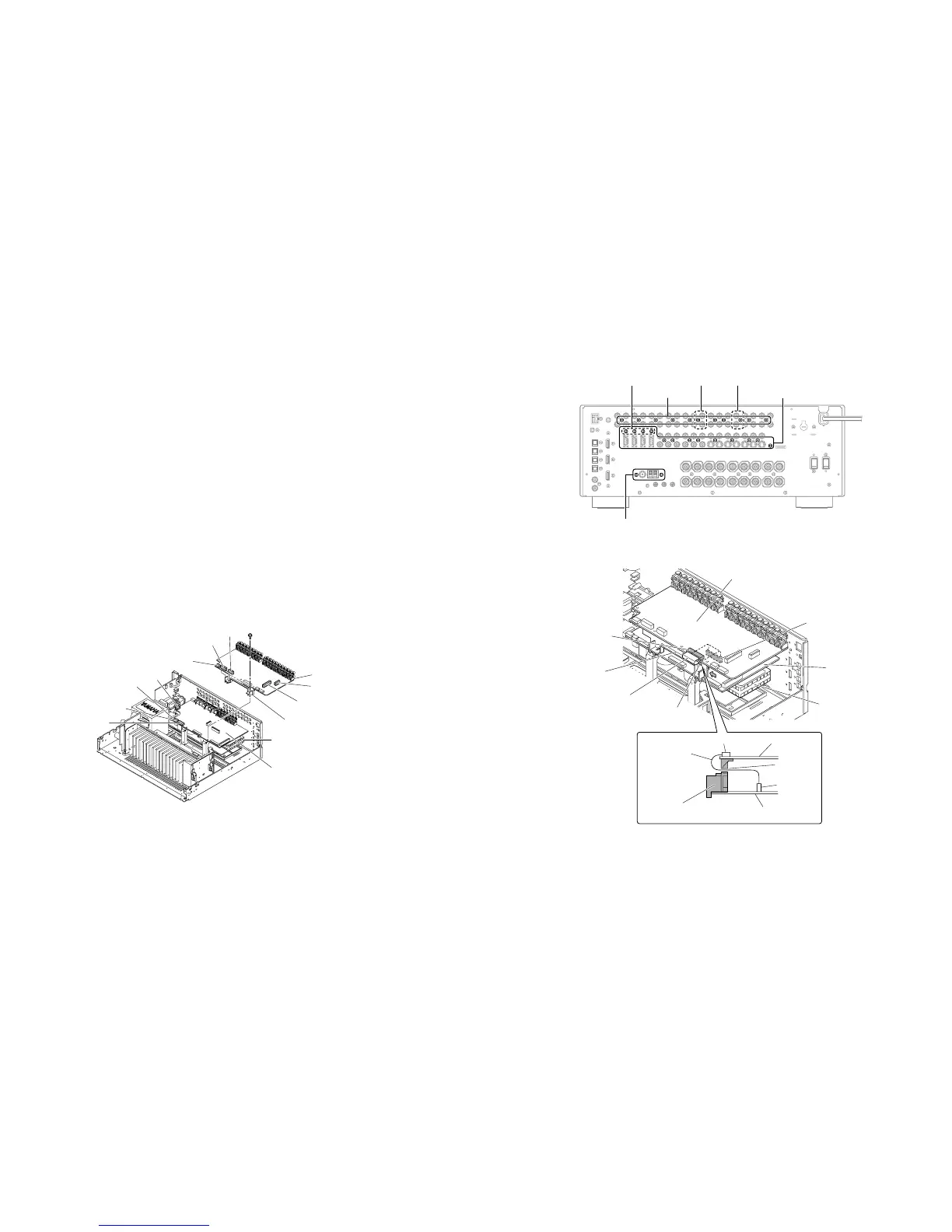

Fig. 5
Fig. 7
B
CB242
(U, C, R, T, K, A, G, E, L, J models)
CB206
CB231
CB232
CB202
CB305
CB351
CB304
CB303
Artbase FU
アートベースFU
AM / FM tuner
AM/FMチューナー
VIDEO P.C.B.
FUNCTION (1) P.C.B.
Fig. 6
U, C, R, T, K, A, G, E, L, J models
C D
RX-V861
HTR-6080 (G model)
B modelJ model
E
CB206
CB206
CB307
CB307
Flexible flat cable
カード電線
Flexible flat cable
カード電線
View A
Hole
開口穴
A
Hole
開口穴
AM / FM tuner
AM/FMチューナー
Artbase FU
アートベースFU
Artbase FU
アートベースFU
VIDEO P.C.B.
VIDEO P.C.B.
FUNCTION (1) P.C.B.
FUNCTION (1) P.C.B.
5. FUNCTION(1)P.C.B.の外し方
a.
B
のネジ2本を外します(Fig.5)
b.
C
のネジ9本を外します(Fig.6)
c. CB202、CB206、CB231、232、CB242を外します。
(Fig.5)
d. FUNCTION(1)P.C.B.をアートベースFUと一緒に取り
外します。(Fig.5)
FUNCTION(1)P.C.B.を取り付ける場合は、必ずCB206
(FUNCTION(1)P.C.B.)ーCB307(VIDEOP.C.B.)間の
カード電線をアートベースFUの開口穴に通してから接
続してください。(Fig.7)
6. VIDEOP.C.B.の外し方
a.
D
のネジ13本を外します。(Fig.6)
b. CB303ー305、CB351を外します。Fig.5)
c. VIDEOP.C.B.を取り外します。Fig.5)
7. AM/FMチューナーの外し方
a.
E
のネジ2本を外します(Fig.6)
b. AM/FMチューナーを取り外します。(Fig.5)
5. Removal of FUNCTION (1) P.C.B.
a. Remove 2 screws (B). (Fig. 5)
b. Remove 10 screws (RX-V861 / HTR-6080: G model /
DSP-AX861SE) / 9 screws (HTR-6080: U, C models)
(C). (Fig. 6)
c. Remove CB202, CB206, CB231, CB232 and CB242
(U, C, R, T, K, A, G, E, L models). (Fig. 5)
d. Remove the FUNCTION (1) P.C.B. together with artbase
FU. (Fig. 5)
* When installing the FUNCTION (1) P.C.B., be sure to
pass the flexible flat cable between CB206 (FUNC-
TION (1) P.C.B.) and CB307 (VIDEO P.C.B.) through
the hole in the artbase FU before connecting it. (Fig. 7)
6. Removal of VIDEO P.C.B.
a. Remove 9 screws (D). (Fig. 6)
b. Remove CB303-305 and CB351. (Fig. 5)
c. Remove the VIDEO P.C.B.. (Fig. 5)
7. Removal of AM/FM Tuner (U, C, R, T, K, A, G,
E, L models)
a. Remove 2 screws (E). (Fig. 6)
b. Remove the AM/FM tuner. (Fig. 5)
