Yamaha DSP-AX861 User Manual

56
RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
RX-V861/HTR-6080/DSP-AX861SE/
DSP-AX861
MAIN (1) P.C.B.
R1303
R1252
R1154
R1114
R1153
R1112
R1152
R1110
R1151
R1108
R1150 R1149
R1106
R1104

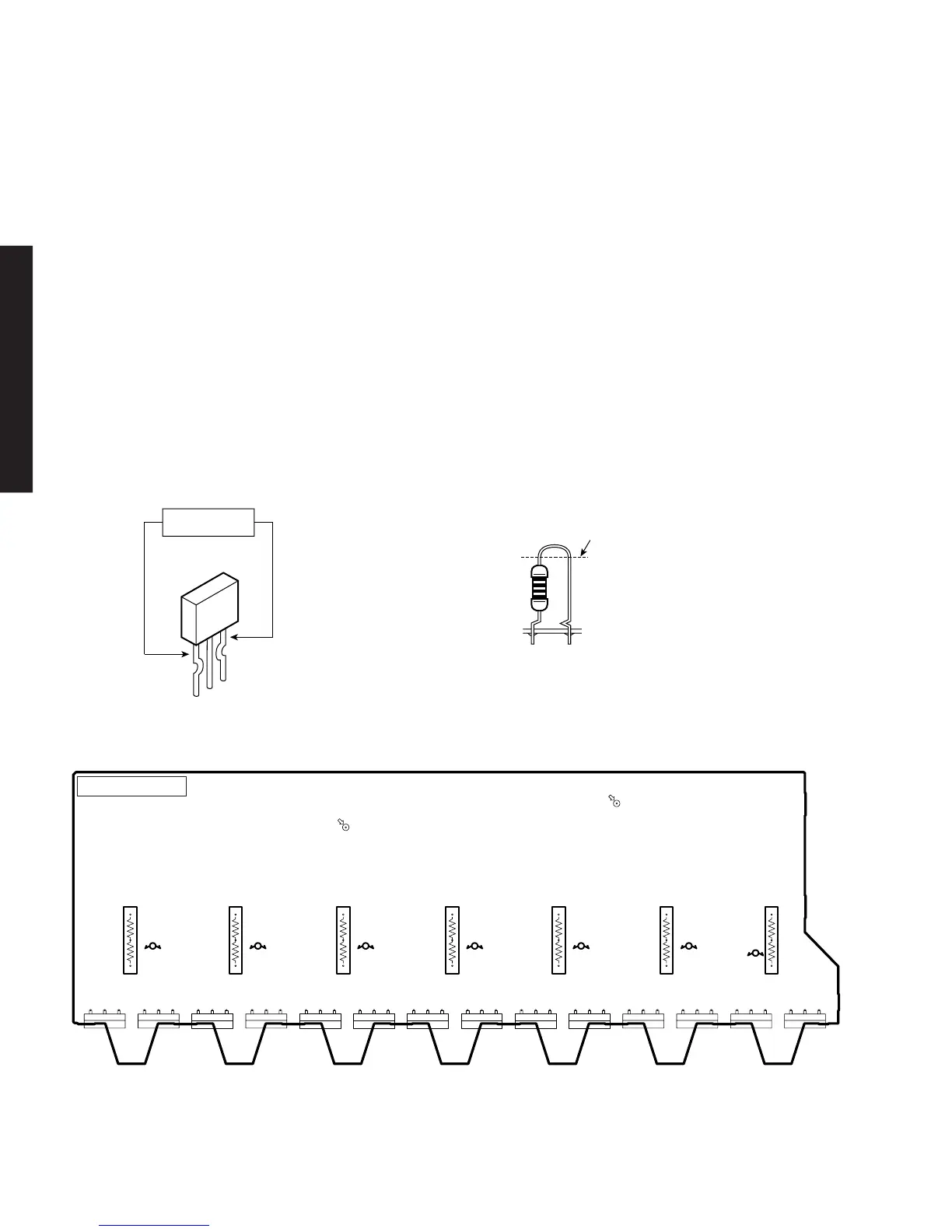

■ CONFIRMATION OF IDLING CURRENT OF AMP UNIT/
アンプユニットのアイドリング電流の確認
Rear
Front
R1252 (SURROUND BACK Rch)
R1112(SURROUND Rch)
R1114 (FRONT Rch)
R1110 (CENTER)
R1106 (FRONT Lch)
R1108 (SURROUND Lch)
R1104 (SURROUND BACK Lch)
R1303 (SURROUND BACK Rch)
R1153 (SURROUND Rch)
R1154 (FRONT Rch)
R1152 (CENTER)
R1150 (FRONT Lch)
R1151 (SURROUND Lch)
R1149 (SURROUND BACK Lch)
Open (cut off)
カット
0.1mV - 10.0mV
(DC)
• Right after power is turned on, confirm that the voltage across
the terminals of R1303 (SURROUND BACK R ch), R1153
(SURROUND R ch), R1154 (FRONT R ch), R1152 (CEN-
TER), R1150 (FRONT L ch), R1151 (SURROUND L ch),
R1149 (SURROUND BACK L ch) are between 0.1 mV and
10.0 mV.
• If it exceeds 10.0 mV, open (cut off) R1252 (SURROUND
BACK R ch), R1112 (SURROUND R ch), R1114 (FRONT
R ch), R1110 (CENTER), R1106 (FRONT L ch), R1108
(SURROUND L ch), R1104 (SURROUND BACK L ch) and
reconfirm the voltage.
Attention
If the measured voltage exceeds 10.0 mV after an am-
plifier repair, first check for a defective component be-
fore cutting the bias resistor.
• Confirm that the voltage is 0.2 mV to 15.0 mV after 60
minutes.
● 電源投入直後、R1303（SURROUNDBACKRch）、
R1153（SURROUNDRch）、R1154（FRONTRch）、
R1152（CENTER）、R1150（FRONT Lch）、R1151
（SURROUNDLch）、R1149（SURROUNDBACKLch）
の端子間電圧を測定し、0.1mVから10.0mVの間である
ことを確認してください。
● 電圧が10.0mVを超えている場合は、R1252（SURROUND
BACKRch）、R1112（SURROUNDRch）、R1114（FRONT
Rch）、R1110（CENTER）、R1106（FRONTLch）、R1108
（SURROUNDLch）、R1104（SURROUNDBACKLch）を
カットし、電圧を再確認してください。
注意
パワーアンプ修理後に10.0mVを超えている場合は、抵
抗をカットする前に故障箇所を調べてください。
● 60分後、電圧が0.2mV〜15.0mVであることを確認し
てください。
