19
RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
RX-V861/HTR-6080/DSP-AX861SE/
DSP-AX861

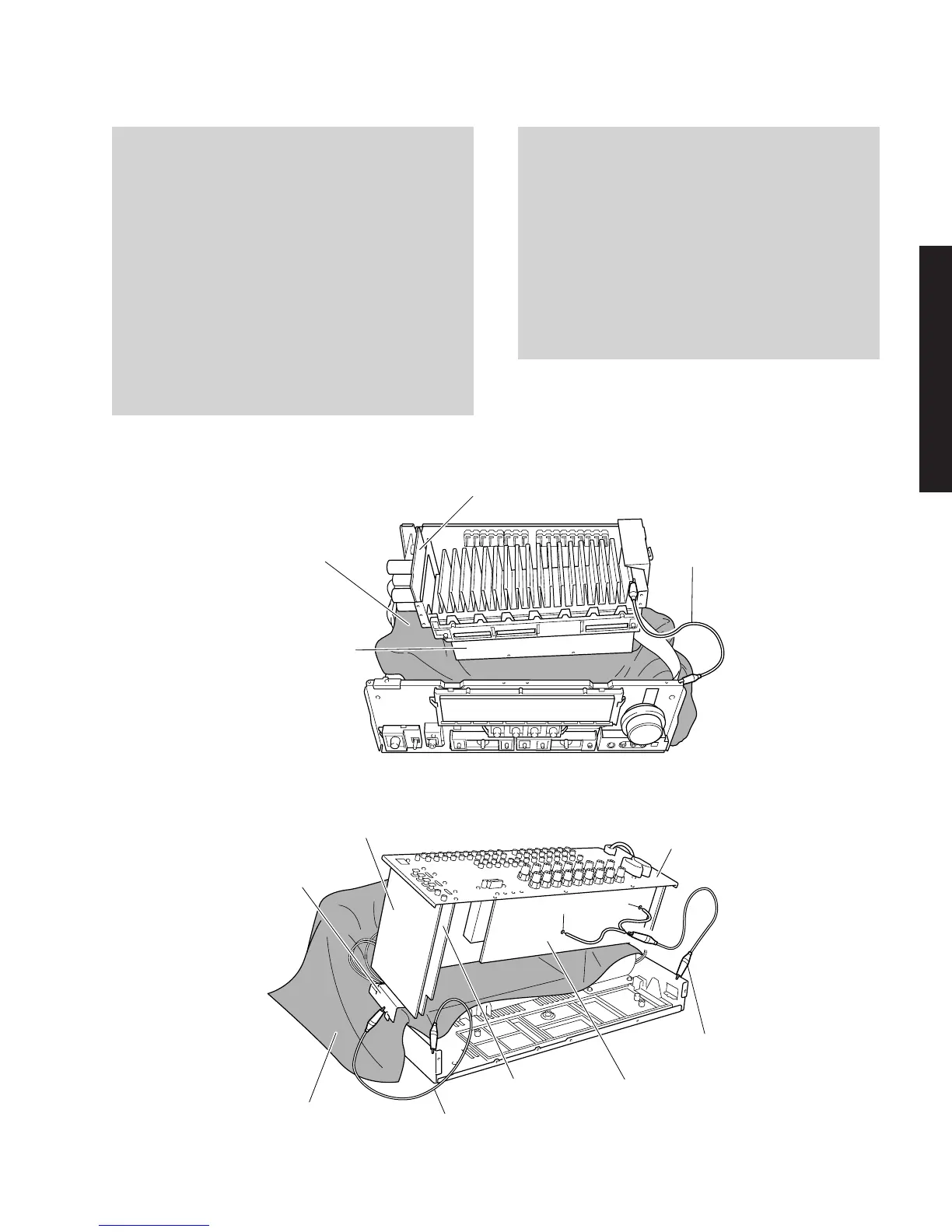

Fig. 11
Front view
Rear view
Ground lead
アース線
Rubber sheet and cloth
ゴムシートと布
FUNCTION (3) P.C.B.
MAIN (1) P.C.B.
Ground lead
アース線
Ground lead
アース線
G101
G103
MAIN (2) P.C.B.
DSP P.C.B.
HDMI P.C.B.
Support PCB-DH
サポートPCB-DH
Rear panel
リアパネル
Rubber sheet and cloth
ゴムシートと布
When checking the P.C.B.:
• Put the rubber sheet and cloth over the equipment.
Then place the each amp unit upside down on the
cloth and check it. (Fig. 11)
• Reconnect all cables (connectors) that have been
disconnected.
• When connecting the flexible flat cable, be careful
with polarity.
• In this unit, the ground of P.C.B.s shown below is
connected to the rear panel and chassis.
When these P.C.B.s are removed from the rear panel
and chassis, connect the ground point to the rear
panel or chassis, using a ground lead or such. (Fig. 11)
MAIN (2) P.C.B.: G101 (Ground)
MAIN (2) P.C.B.: G103 (Ground)
P.C.B.チェックをする場合には：
・ 本機の上にゴムシートと布を敷き、その上に各アンプ
ユニットを裏返しに置いてチェックします。（Fig.11）
・ 外したケーブル（コネクター）をすべて接続します。
・ カード電線を接続する際、極性に注意してください。
・ 本機ではP.C.B.のアースがリアパネルおよびシャーシ
に接続されています。
これらのP.C.B.をリアパネルおよびシャーシより取り
外した場合は、リード線等でアースポイントをリアパ
ネルまたはシャーシに接続してください。（Fig.11）
MAIN（2）P.C.B.：G101 （Ground）
MAIN（2）P.C.B.：G103 （Ground）
