FUEL
10
EINLASS-BAUTEIL

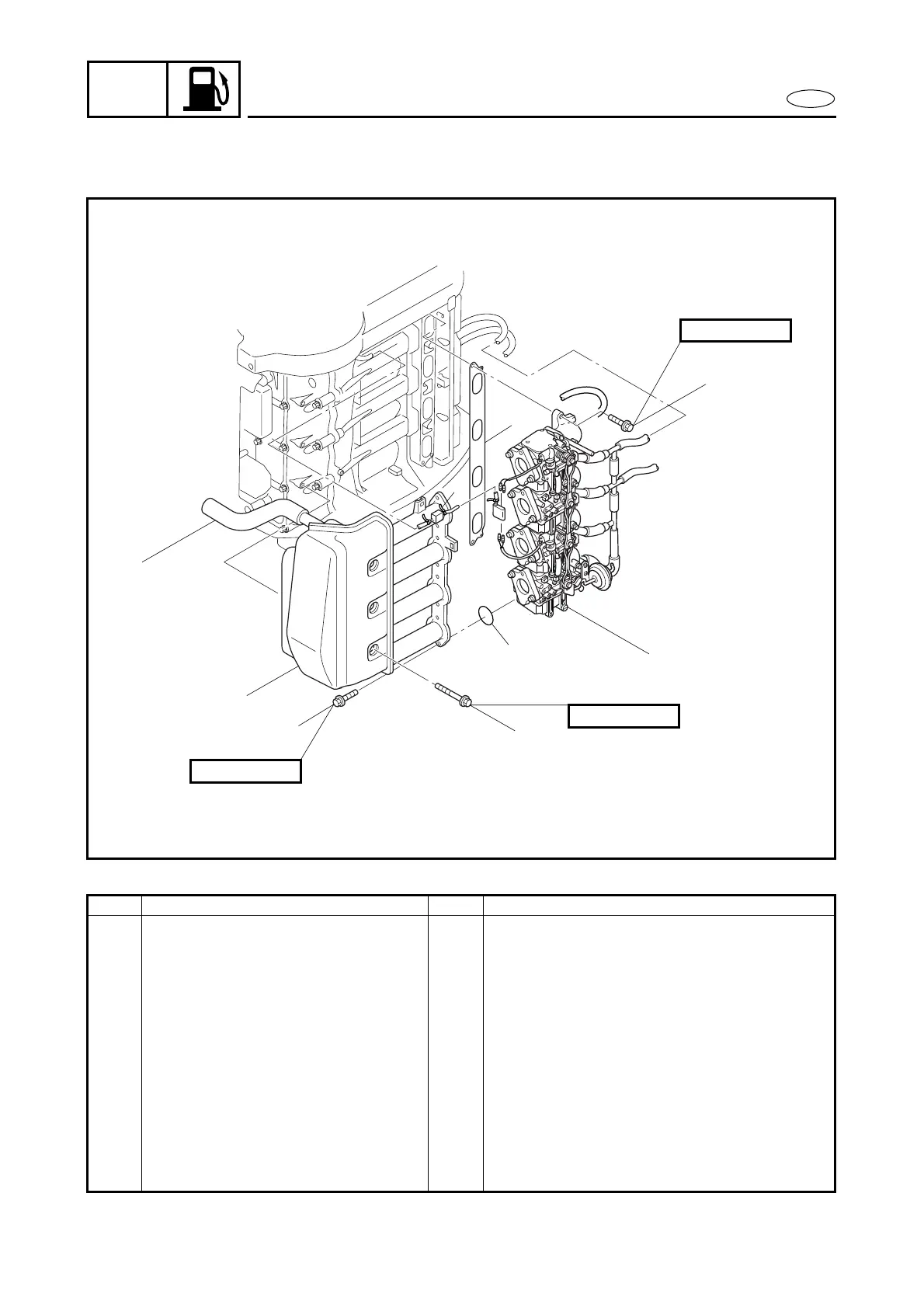

EXPLOSIONSZEICHNUNG
1
2
3
6
4
5
7
9
8
8 × 35 mm
8 × 60 mm
6 × 16 mm
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Menge Wartungspunkte
AUSBAU DER EINLASS-BAUEINHEIT
Den Punkten der Spalte “Schritt” links zum Aus-
bau folgen.
Kontrolleinheit Siehe “KONTROLLEINHEIT”.
1 Plastikklemme 1
2 Schlauch 1
3 Schraube 3
4 Schraube 8
5 Einlaß-Schalldämpfer 1
6 O-Ring 4
7 Schraube 5
8 Einlaß-Bauteil 1
9 Dichtung 1
Zum Einbauen die Ausbauschritte in umgekehrter
Reihenfolge ausführen.
EINLASS-BAUTEIL
9
