– 23 –
BRKT
E
STEERING HANDLE (OPTION)

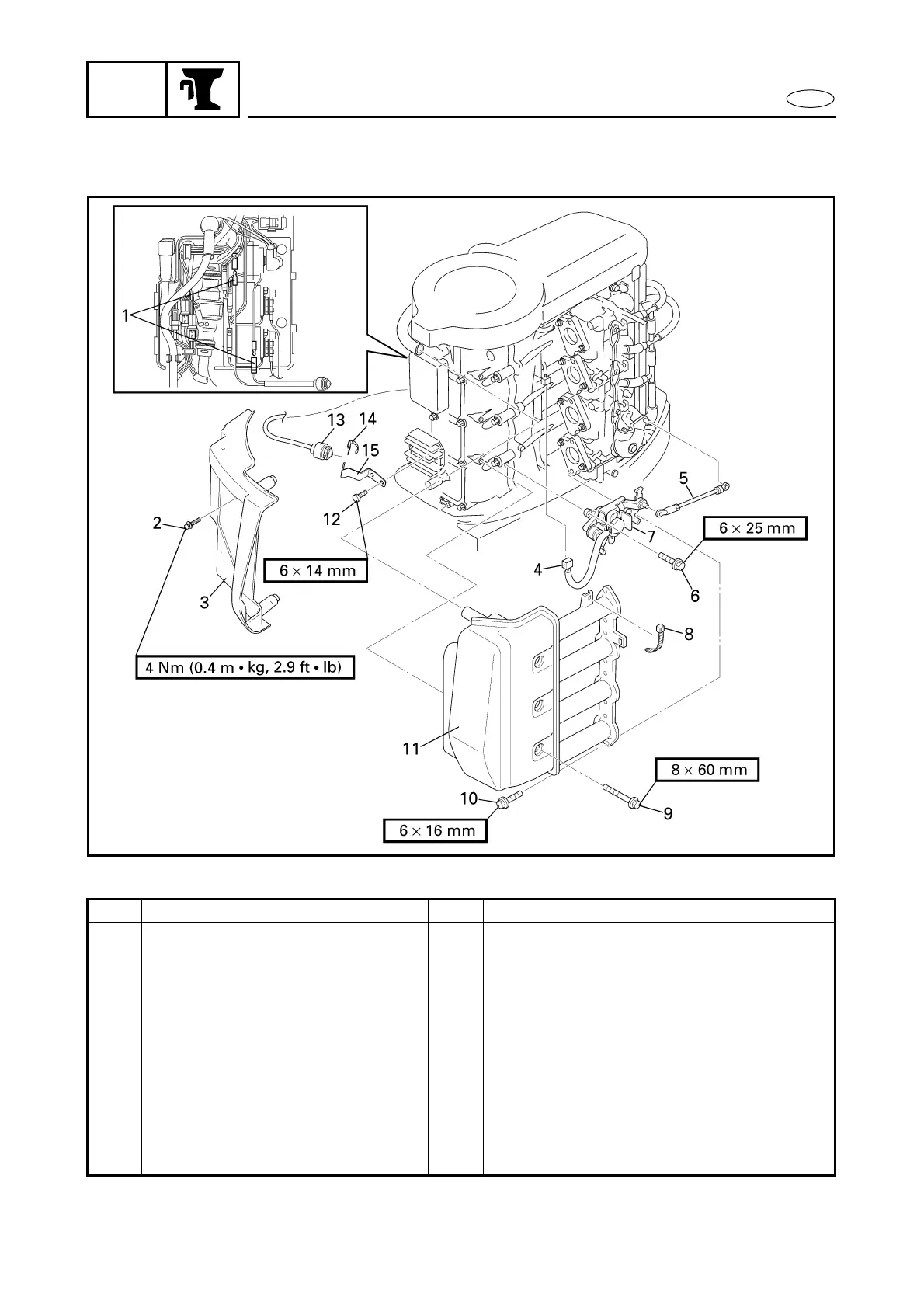

EXPLODED DIAGRAM
Step Procedure/Part name Q’ty Service points
7 Throttle control lever unit
assembly
1
8 Plastic locking tie 1
9 Bolt 3
10 Bolt 8
11 Intake silencer 1
12 Bolt 2
13 Neutral switch 1
14 Damper plate 1
15 Stay 1
Reverse the removal steps for installation.
