控制按钮和功能

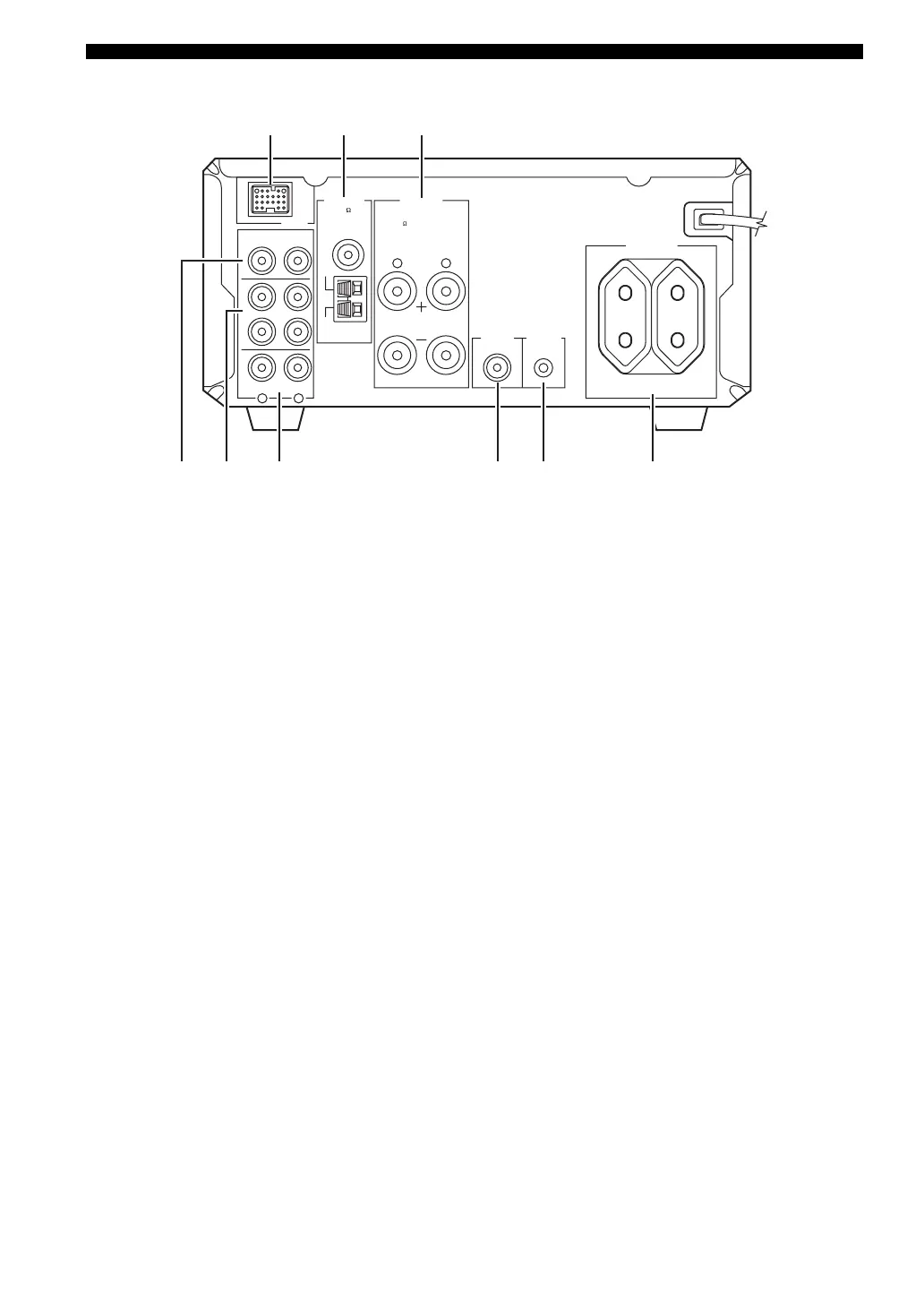

■ 后部面板
1 DOCK 端子
用来连接可以驳接 iPod 的 YAMAHA iPod 多用平台
( 比如 YDS-10，另售 ) ( 请参阅第 17 页 )。
2 天线端子
有关连接信息，请参阅第 15 页。
3 扬声器端子
有关连接信息，请参阅第 13 页。
4 DVD/CD 插孔
有关连接信息，请参阅第 12 页。
5 TAPE/MD IN/OUT 插孔
有关连接信息，请参阅第 16 页。
6 AUX 插孔
用来连接外部装置。
7 SUBWOOFER OUT 插孔
用来连接超低音扬声器。
8 系统连接器 (TO DVD-E810) 插孔
有关连接信息，请参阅第 12 页。
9 AC OUTLET(S)
有关连接信息，请参阅第 18 页。
LR
LR
AC OUTLETS
SWITCHED
MAINS
SPEAKERS
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
6 MIN / SPEAKER
TO DVD-E810 SUBWOOFER
OUT
100W MAX. TOTAL
75
UNBAL.
12 3
64
578 9
( 欧洲型号 )
