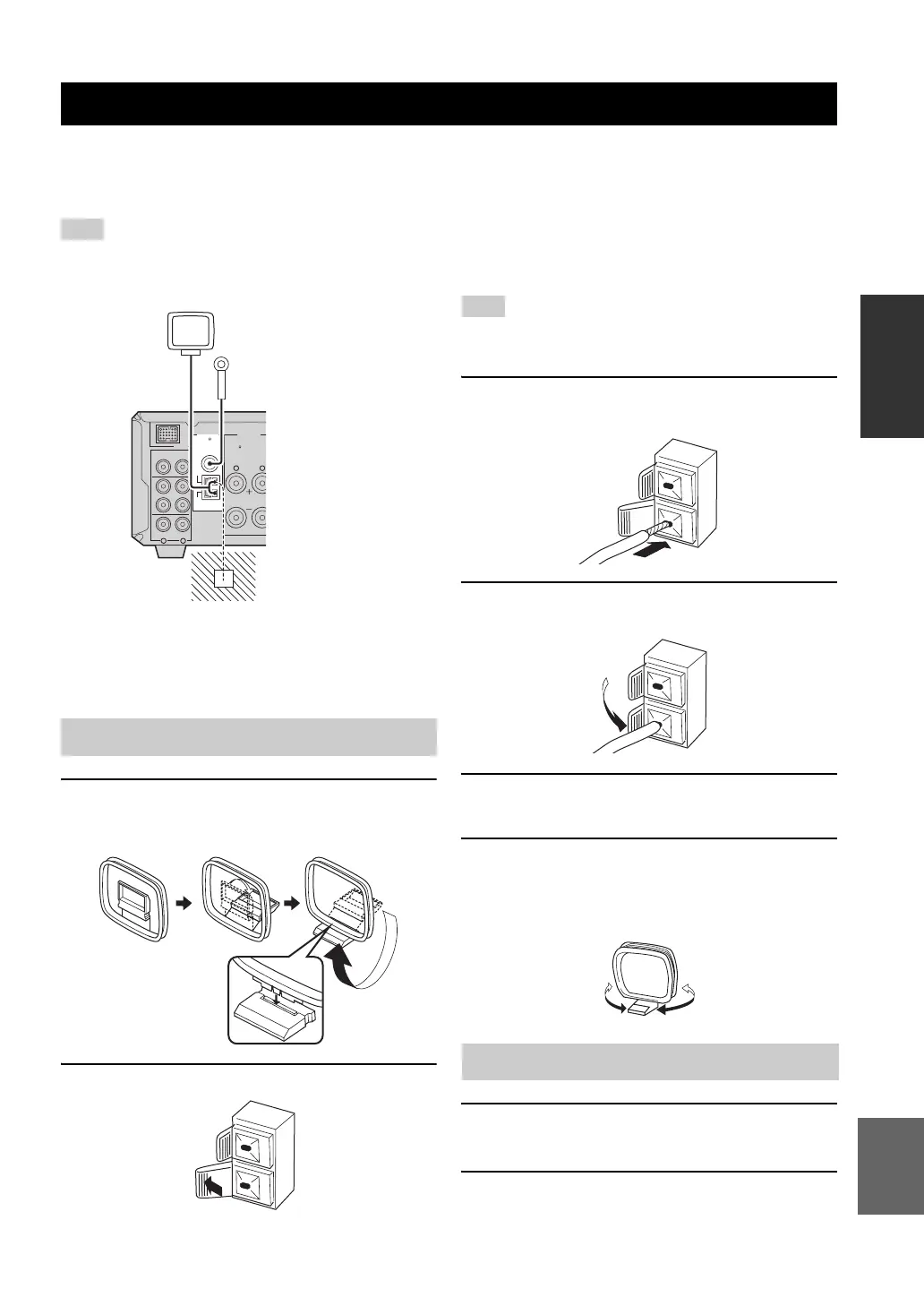

CONEXIó N DE ANTENAS
15 Es
PREPARACIÓN
Español
Para disfrutar de la radio con el receptor, conecte las antenas de AM y FM suministradas a los terminales designados. Si la
recepción de las ondas de radio es débil en su zona o quiere mejorar la recepción, le recomendamos usar antenas exteriores
opcionales. Para conocer detalles, consulte al concesionario o centro de servicio YAMAHA autorizado más cercano.
Asegúrese de establecer el paso de frecuencias del sintonizador (modelos de Asia y Taiwan solamente) según la separación de
frecuencias de su zona (vea la página 38).
■ Acerca de la conexión a tierra
Para tener la máxima seguridad y mínima interferencia,
conecte el terminal GND de antena a una buena conexión
a tierra. Una buena conexión a tierra es una varilla
metálica clavada en tierra húmeda.
1 Coloque la base de la antena en la antena.
Cuando coloque la antena en una pared no necesitará
usar la base de la antena.
2 Presione la lengüeta del terminal AM.
Dependiendo del producto, la forma de la lengüeta es diferente de
la mostrada en la ilustración.
3 Inserte los cables de la antena de cuadro de
AM en el terminal AM.
4 Vuelva a poner la lengüeta en la posición
original para asegurar el cable.
5 Repita los pasos 2 a 4 para insertar los cables de
la antena de cuadro de AM en el terminal GND.
6 Aleje la antena del receptor y de los cables
de altavoces.
Cuando escuche la radio, gire la cabeza de la antena
para encontrar el mejor ángulo de recepción.
1 Conecte la antena de FM interior
suministrada al jack FM del receptor.
2 Aleje la antena del receptor y de los cables
de altavoces.
Conexión de antenas
Nota
Conexión de la antena de cuadro de AM
LR
LR
SPEAKERS
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
6 MIN / SPEAKER
Antena de FM
interior
(suministrada)
Antena de
cuadro de AM
(suministrada)
Tierra
(terminal GND)
Nota
Conexión de la antena de FM
