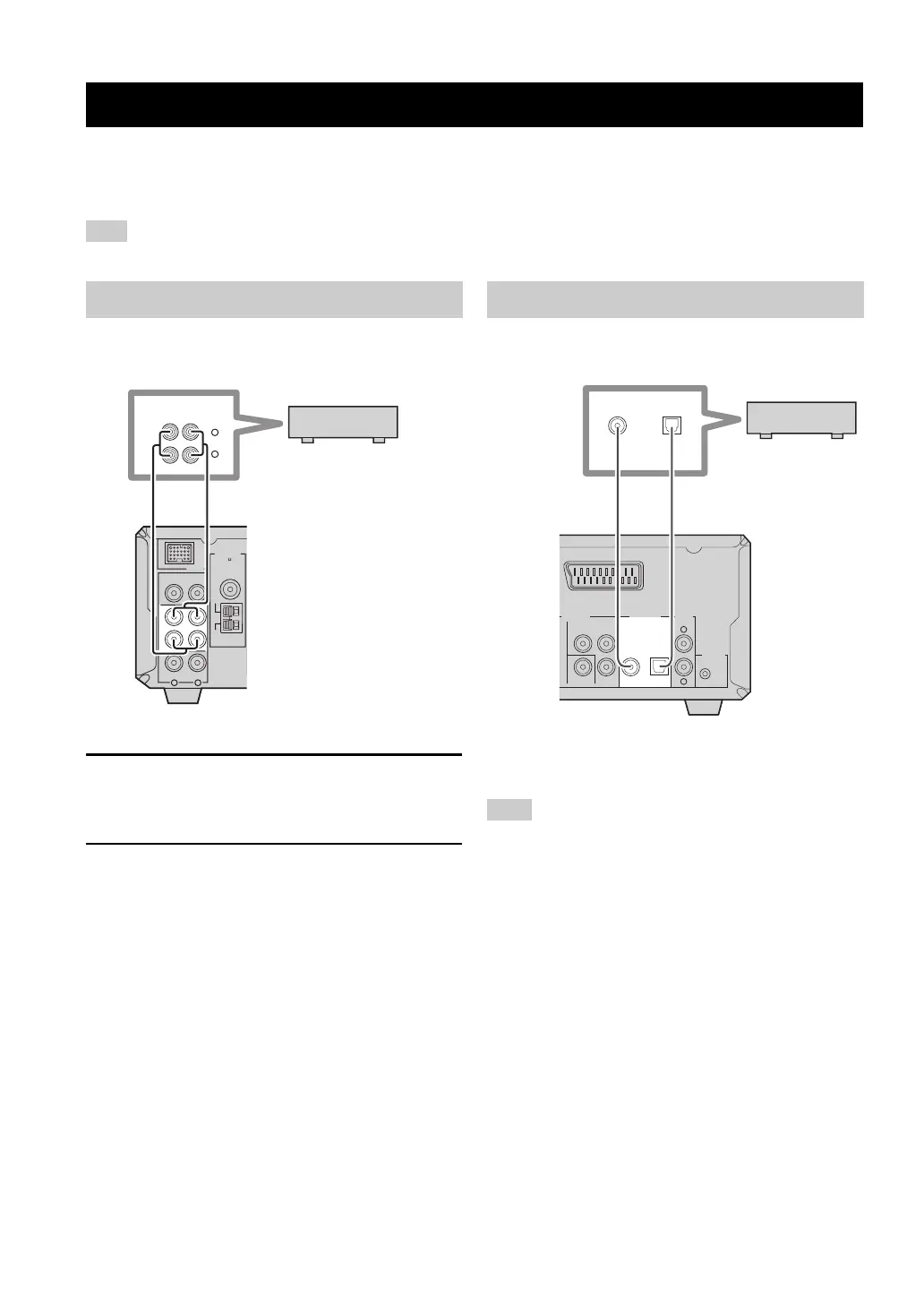

连接外部装置
16 Zh
您可以在接收机上连接各种音频装置，比如 MD 播放机，磁带卡座或 YAMAHAiPod 多用平台。 此外，您还可以
使用 DIGITAL OUT 插孔，将 MD 录音机或 CD 录音机连接到 DVD 播放机。 有关外部装置的详情 , 请参考其附带
的用户手册。
在所有连接完成之前，请不要将接收机，DVD 播放机和其他装置的电源线插接到墙壁上的电源插座。
如果您连接 MD 播放机或磁带卡座到接收机，您可以
欣赏这些装置播放的音源。
1 使用市面出售的针形音频缆线，连接接收机的
TAPE/MD IN (L/R) 插孔到 MD 播放机或磁带卡座
的模拟输出插孔。
2 要录制接收机输出的音频时，使用市面出售的针
形音频缆线，连接接收机的 TAPE/MD OUT (L/R)
插孔到 MD 播放机或磁带卡座的模拟输入插孔。
如果您使用数码方式连接 MD 录音机或 CD 录音机到
DVD 播放机，您可以进行数码录音。
使用市面出售的同轴或光学缆线，连接 DVD 播放机的
DIGITAL OUT (COAXIAL 或 OPTICAL) 插孔到 MD 录音机
或 CD 录音机的数码输入 （同轴或光学）插孔。
• DIGITAL OUT 插孔兼容 PCM，Dolby Digital 和 DTS 信号。
• DIGITAL OUT (OPTICAL)插孔根据 EIA 标准设计。 进行数码
连接时，请使用符合 EIA 标准的光学缆线。
连接外部装置
注意
连接 MD 播放机或磁带卡座
LR
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
L
R
ANALOG
OUTIN
MD 播放机或磁带卡座
音频针形缆线
接收机
连接 MD 录音机或 CD 录音机
注意
L
R
AV
AUDIO
OUT
DIGITAL OUT
COAXIAL
COMPONENT
VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
TO RX-E810
COAXIAL OPTICAL
MD 录音机或
CD 录音机
DVD 播放机
光学缆线
或
同轴缆线
