连接系统
12 Zh
在连接系统之前，请务必仔细阅读下列步骤和注意事项。 有关扬声器 (NX-E800) 的详情 , 请参考其附带的用
户手册。
在所有连接完成之前，请不要将接收机，DVD 播放机和其他装置的电源线插接到墙壁上的电源插座。

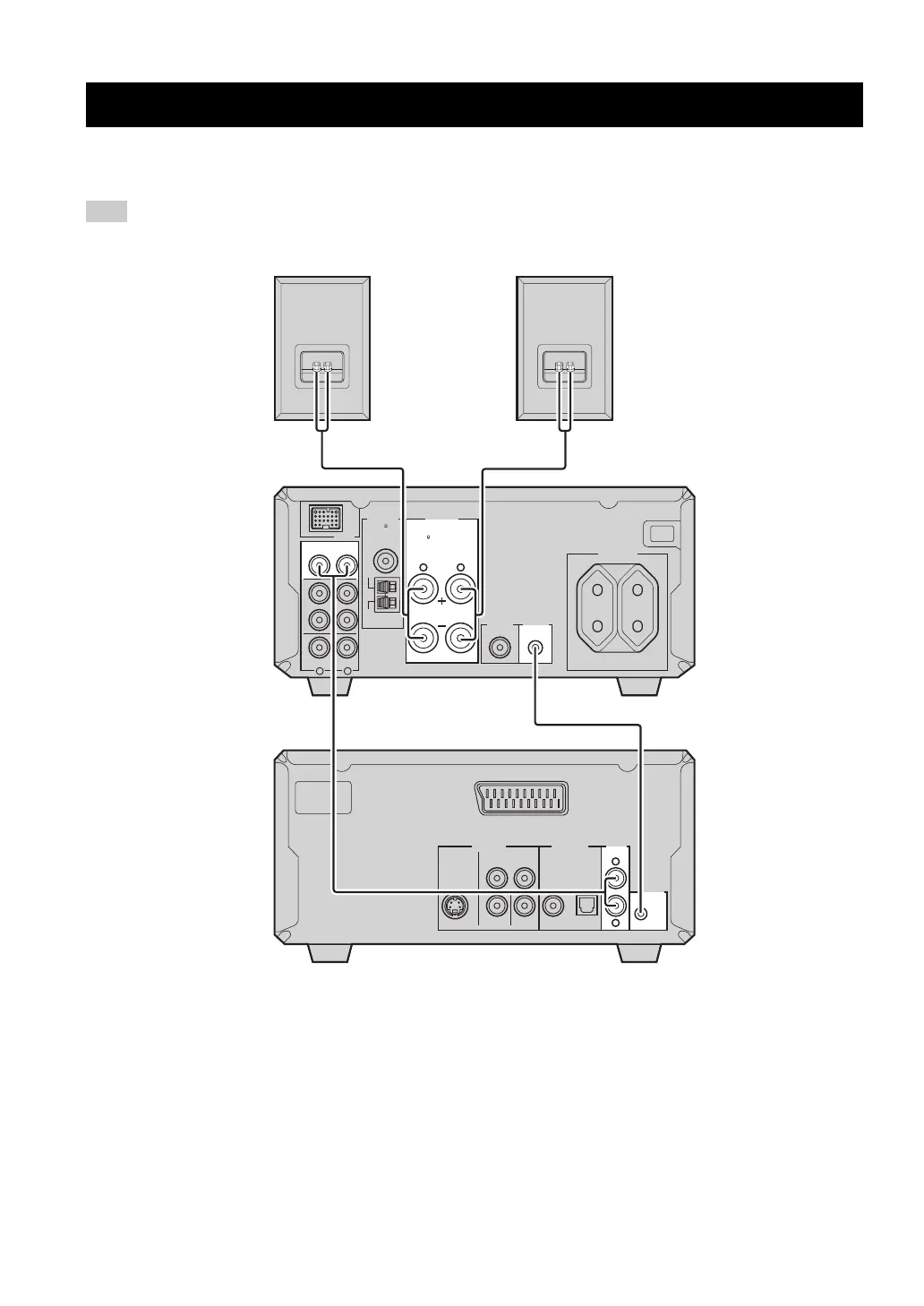

1 使用附带的音频针形缆线，连接接收机的 DVD/CD(L/R) 插孔到 DVD 播放机的 AUDIO OUT (L/R) 插孔。
2 使用附带的系统控制缆线，连接接收机的系统连接器 (TO DVD-E810) 插孔到 DVD 播放机的系统连接器 (TO RX-
E810) 插孔。
3使用扬声器套件(NX-E800)附带的扬声器缆线，连接接收机的左扬声器端子(L)到左扬声器的扬声器端子；连
接接收机的右扬声器端子 (R) 到右扬声器的扬声器端子。 有关详情请参阅第 13 页。
y
• 系统控制连接被用来同步接收机和 DVD 播放机之间的某些操作。
• 如果您期望连接具有数码输入的放大器而不是 RX-E810, 请使用 DVD播放机的 DIGITAL OUT (COAXIAL 或 OPTICAL)插孔，然后
在设置菜单中配置 “DIGITAL OUTPUT”设置 ( 请参阅第 52 页 )。
连接系统
注意
L
R
AV
AUDIO
OUT
DIGITAL OUT
COAXIAL
COMPONENT
S VIDEO VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
MAINS
TO RX-E810
LR
LR
MAINS
SPEAKERS
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
TO DVD-E810 SUBWOOFER
OUT
100W MAX. TOTAL
AC OUTLETS
SWITCHED
6 MIN / SPEAKER
1
3
3
2
接收机 (RX-E810)
( 欧洲型号 )
DVD 播放机 (DVD-E810)
左扬声器
(NX-E800)
右扬声器
(NX-E800)
