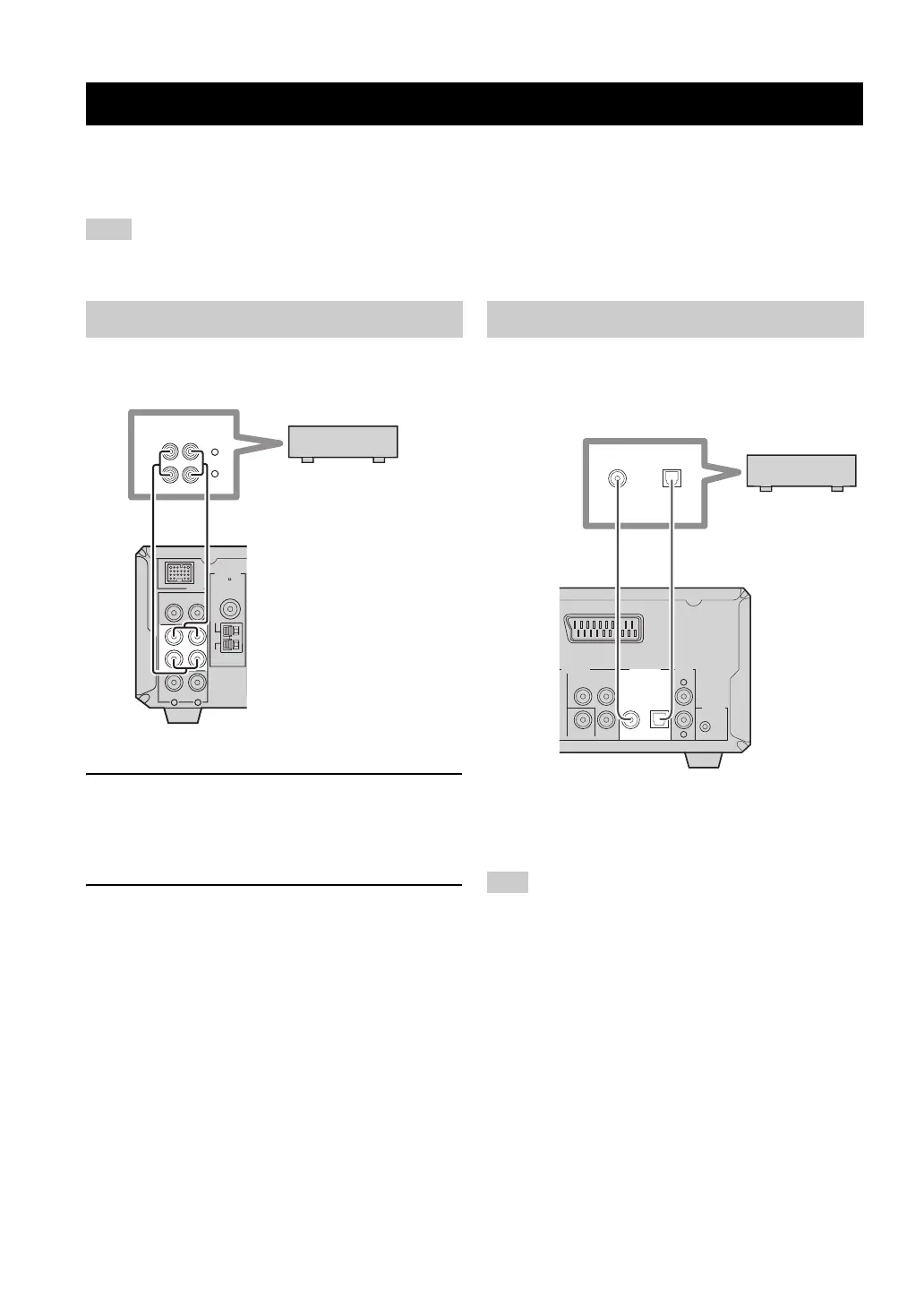

외부 기기 연결
16 Ko
MD 플레이어 , 테이프 데크 또는 YAMAHA iPod 범용 도크와 같이 다양한 오디오 콤포넌트를 수신기에 연
결할 수 있습니다 . MD 레코더나 CD 레코더를 DIGITAL OUT 단자를 사용하여 DVD 플레이어에 연결할 수
도 있습니다 . 외부 콤포넌트에 관한 내용은 각 콤포넌트에 동봉된 사용 설명서를 참고하십시오 .
모든 케이블 연결이 완료될 때까지 수신기 , DVD 플레이어 또는 다른 콤포넌트의 전원 케이블을 콘센트에 연결하지 마십
시오 .
수신기에 MD 플레이어나 테이프 데크를 연결하면
콤포넌트에서 오디오 소스를 재생할 수 있습니다 .
1 별도로 구매 가능한 오디오 핀 케이블을 사용하
여 수신기의 TAPE/MD IN (L/R) 단자를 MD 플
레이어나 테이프 데크의 아날로그 출력 단자에
연결합니다 .
2 수신기에서 오디오 출력을 녹음하려면 별도로
구매 가능한 오디오 핀 케이블을 사용하여 수신
기의 TAPE/MD OUT (L/R) 단자를 MD 플레이
어나 테이프 데크의 아날로그 입력 단자에 연결
합니다 .
MD 레코더나 CD 레코더를 디지털 연결 방식으로
DVD 플레이어에 연결하면 디지털 방식으로 녹음할
수 있습니다 .
별도로 구매 가능한 동축 케이블이나 광케이블을 사
용하여 DVD 플레이어의 DIGITAL OUT (COAXIAL
또는 OPTICAL) 단자를 MD 레코더나 CD 레코더의
디지털 입력 ( 동축 또는 광 ) 단자에 연결합니다 .
• DIGITAL OUT 단자는 PCM, Dolby Digital 및 DTS 신
호와 호환됩니다 .
• DIGITAL OUT (OPTICAL) 단자는 EIA 표준을 기반으
로 설계되었습니다 . 디지털로 연결하려면 EIA 표준을 준
수하는 광학 케이블을 사용하십시오 .
외부 기기 연결
참고
MD 플레이어나 테이프 데크 연결
LR
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
L
R
ANALOG
OUTIN
MD 플레이어 또는
테이프 데크
오디오 핀 케이블
리시버
MD 레코더 또는 CD 레코더 연결
참고
L
R
AV
AUDIO
OUT
DIGITAL OUT
COAXIAL
COMPONENT
VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
TO RX-E810
COAXIAL OPTICAL
MD 레코더 또는 CD
레코더
DVD 플레이
광 케이블
또는
동축 케이블
