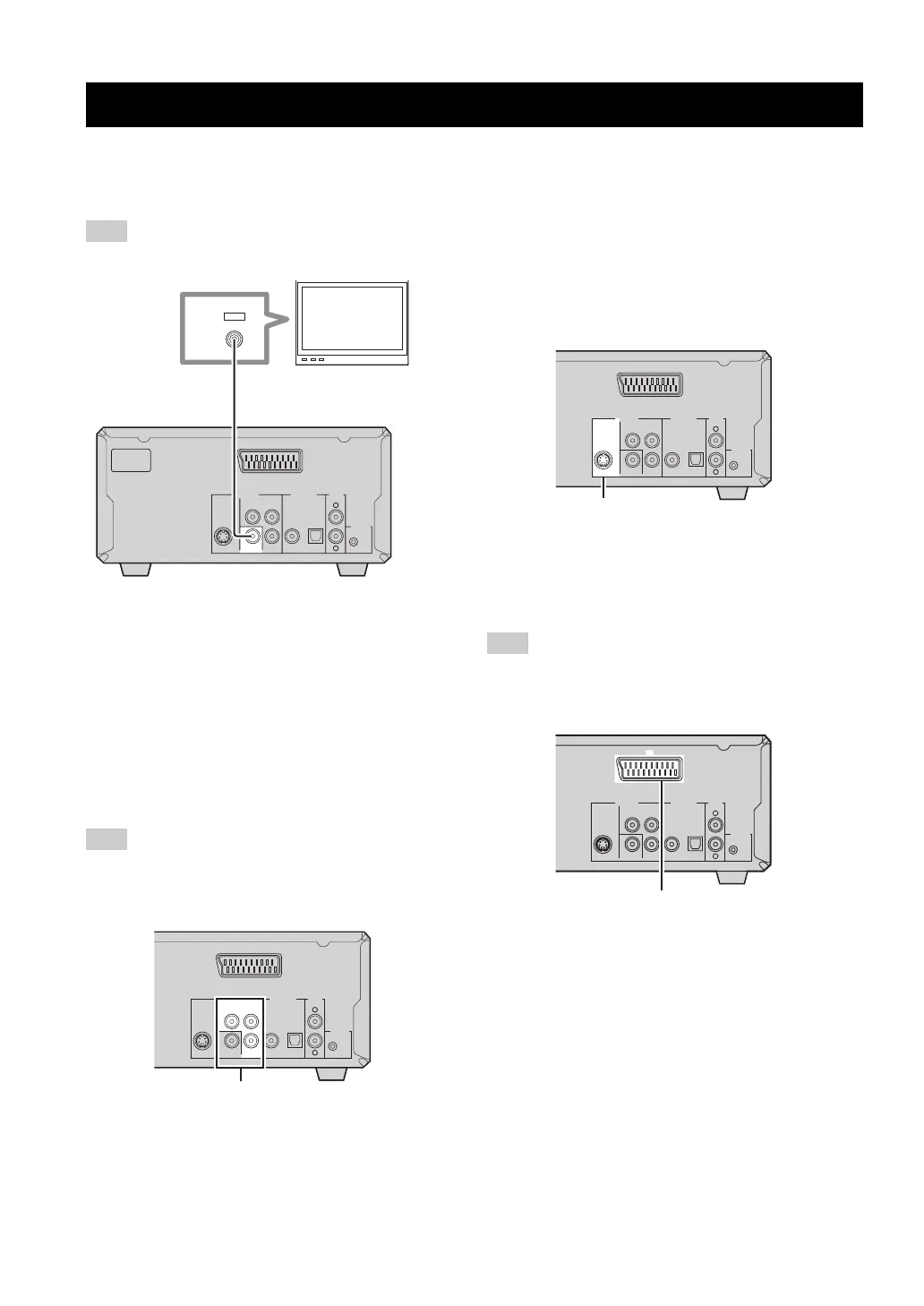

Yamaha MCR-E810 - 连接电视机

连接电视机
14 Zh
根据以下步骤，使用附带的针形视频缆线，连接您的电视机到 DVD 播放机。 此外，您可以使用市面出售的相
应的缆线，通过 S- 视频、分量视频、或 SCART 连接 （仅限于英国和欧洲型号）欣赏到高质量视频。 有关电视
机的详情 , 请参考其附带的用户手册。
在所有连接完成之前，请不要将接收机，DVD 播放机和其他装置的电源线插接到墙壁上的电源插座。
使用附带的视频针形缆线，将 DVD 接收机的 VIDEO 插
孔与电视机的视频输入插孔相连接。
y
要通过接收机欣赏电视时，请使用市面出售的针形音频缆
线，连接接收机的 AUX (L/R) 插孔到电视机的音频输出插
孔。
■ 分量视频连接
使用市面出售的分量视频缆线，连接 DVD 播放机的
COMPONENT 插孔到电视机的分量视频输入插孔。
( 仅限于英国和欧洲型号 )
当您进行分量视频连接时，在 DVD 播放机的设置菜单上，设
置 “COMPONENT”到 “YUV”（请参阅第 54 页）。
■ S- 视频连接
使用市面出售的 S- 视频缆线，连接 DVD 播放机的 S
VIDEO 插孔到电视机的 S- 视频输入插孔。
■ SCART 连接
( 仅限于英国和欧洲型号 )
使用市面出售的 SCART 视频缆线，连接 DVD 播放机的
AV 插孔到电视机的 SCART 视频输入插孔。
( 仅限于英国和欧洲型号 )
当您进行 SCART 连接时，在 DVD 播放机的设置菜单上，设置
“COMPONENT”到 “RGB”（请参阅第 54 页）。
连接电视机
注意
注意
L
R
AV
AUDI O
OUT
DIGITAL OUT
COAXIAL
COMPONENT
S VIDEO VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
MAINS
TO RX-E810
IN
VIDEO
视频针形缆线
（附带）
DVD 播放机
电视机
L
R
AV
AUDI O
OUT
DIGITAL OUT
COAXIAL
COMPONENT
S VIDEO VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
TO RX-E810
COMPONENT 插孔
注意
L
R
AV
AUDIO
OUT
DIGITAL OUT
COAXIAL
COMPONENT
S VIDEO VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
TO RX-E810
S VIDEO 插孔
L
R
AV
AUDIO
OUT
DIGITAL OUT
COAXIAL
COMPONENT
S VIDEO VIDEO P
B
P R Y
OPTICAL
VIDEO OUT
TO RX-E810
( 仅限于英国和欧洲型号 )
AV 端子
