4 Ko
각 부 명칭 및 기능

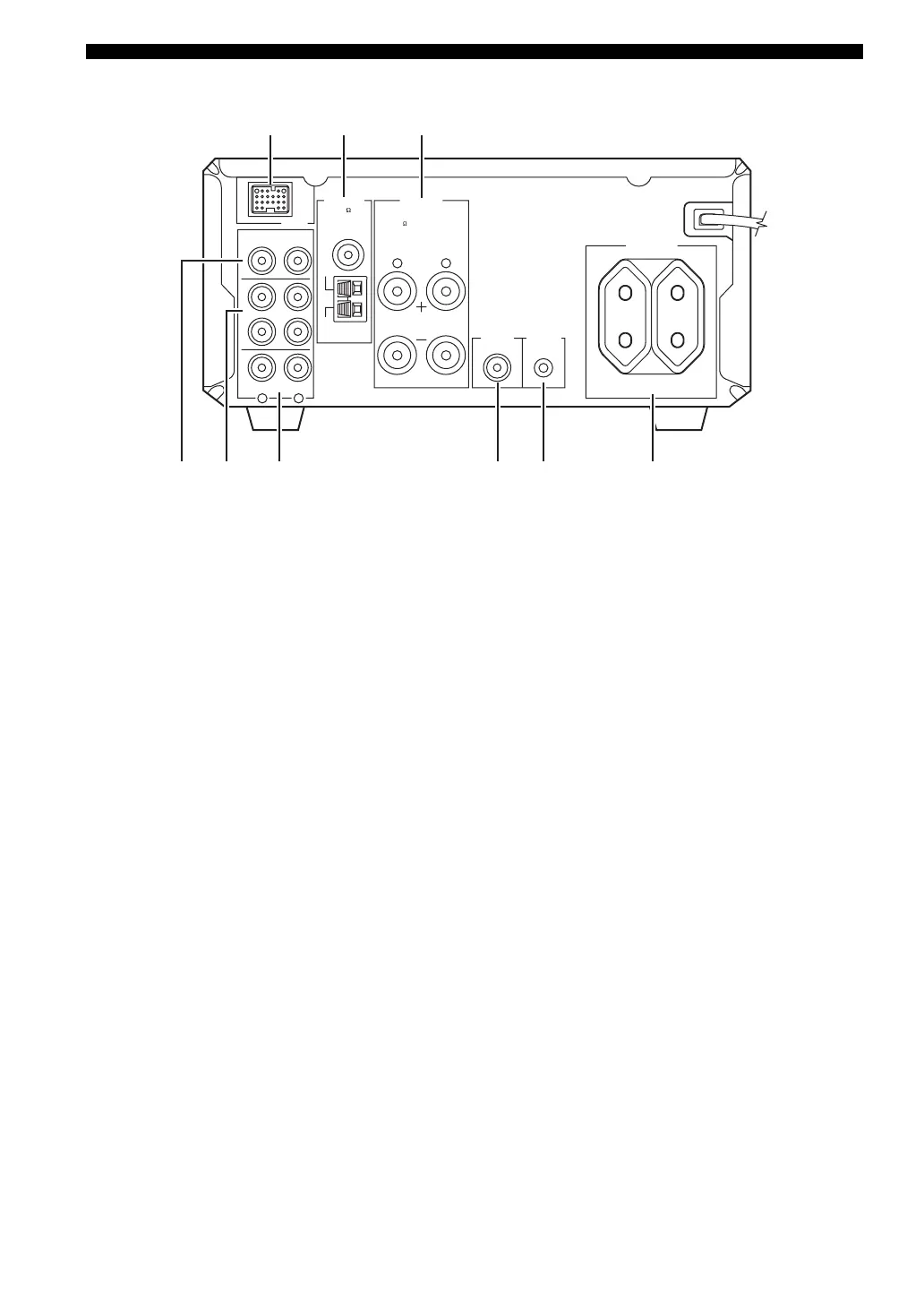

■ 후면 패널
1 DOCK 단자
iPod 를 거치할 수 있는 YAMAHA iPod 범용 도크
( 별도 판매되는 YDS-10 등 ) 를 연결할 때 사용합
니다 (17 페이지 참조 ).
2 안테나 터미널
연결 정보에 대해서는 15 페이지를 참조하십시오 .
3 스피커 터미널
연결 정보에 대해서는 13 페이지를 참조하십시오 .
4 DVD/CD 단자
연결 정보에 대해서는 12 페이지를 참조하십시오 .
5 TAPE/MD IN/OUT 단자
연결 정보에 대해서는 16 페이지를 참조하십시오 .
6 AUX 단자
외부 콤포넌트를 연결하는 데 사용합니다 .
7 SUBWOOFER OUT 단자
서브우퍼를 연결하는 데 사용합니다 .
8 시스템 커넥터 (TO DVD-E810) 단자
연결 정보에 대해서는 12 페이지를 참조하십시오 .
9 AC OUTLET(S)
연결 정보에 대해서는 18 페이지를 참조하십시오 .
LR
LR
AC OUTLETS
SWITCHED
MAINS
SPEAKERS
DOCK
DVD/CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
6
MIN / SPEAKER
TO DVD-E810
SUBWOOFER
OUT
100W MAX. TOTAL
75
UNBAL.
12 3
64
578 9
( 유럽 모델 )
