Yamaha MOX6 Service Manual

18
MOX6/MOX8
Fig.1（図 1）
Photo1（写真 1）
■
MOX8 DISASSEMBLY PROCEDURE
（分解手順）
注意 :
1） フラットケーブルの接点が裏面から透けて見えます。コネ
クタにケーブルの表、裏を逆に挿し込まないように注意し
て取り付けてください。（写真 1）
2） 一度剥がしたフィラメントテープは、取り外す前と同じよ
うに、取り付けてください。
CAUTION:
1) Contacts are visible from the back. Pay attention not to insert
and install the cable to the connector inversely. (Photo 1)
2) Be sure to attach the removed fi lament tape just as it was
before removal.
)URQW6LGH3ULQWHG6LGH
（表面（印刷面））
%DFN6LGH
（裏面）
1. 上ケース Ass'y、下ケース Ass'y
（所要時間 : 各約 9 分）
1-1 [S1] のネジ 44 本と [S2] のネジ 9 本を外して、上ケー
ス Ass'y と下ケース Ass'y を分離します。（図 1）
1. Upper Case Assembly, Lower Case
Assembly
(Time required: About 9 minutes each)

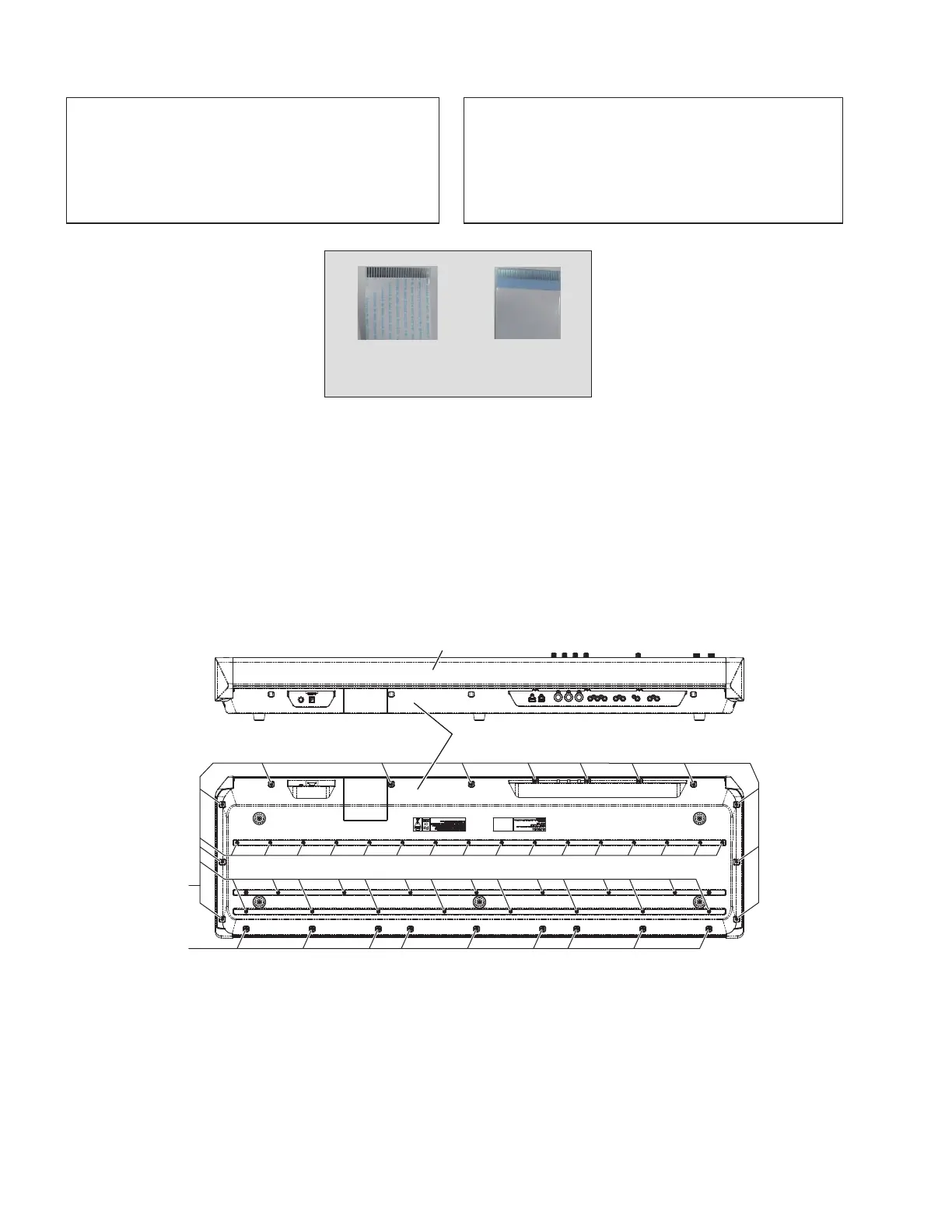

1-1 Remove the forty four (44) screws marked [S1] and the
nine (9) screws marked [S2]. The upper case assembly
and the lower case assembly can then be separated. (Fig.1)
※
※
※
※
※
※
※
※
※
※
※
※
※
※
※
>6@
>6@
%RWWRP9LHZ!下から見た図!
8SSHU&DVH$VVHPEO\
（上ケースAss'y）
5HDU9LHZ!後ろから見た図!
/RZHU&DVH$VVHPEO\
（下ケースAss'y）
