Yamaha MOX6 Service Manual

95
MOX6/MOX8

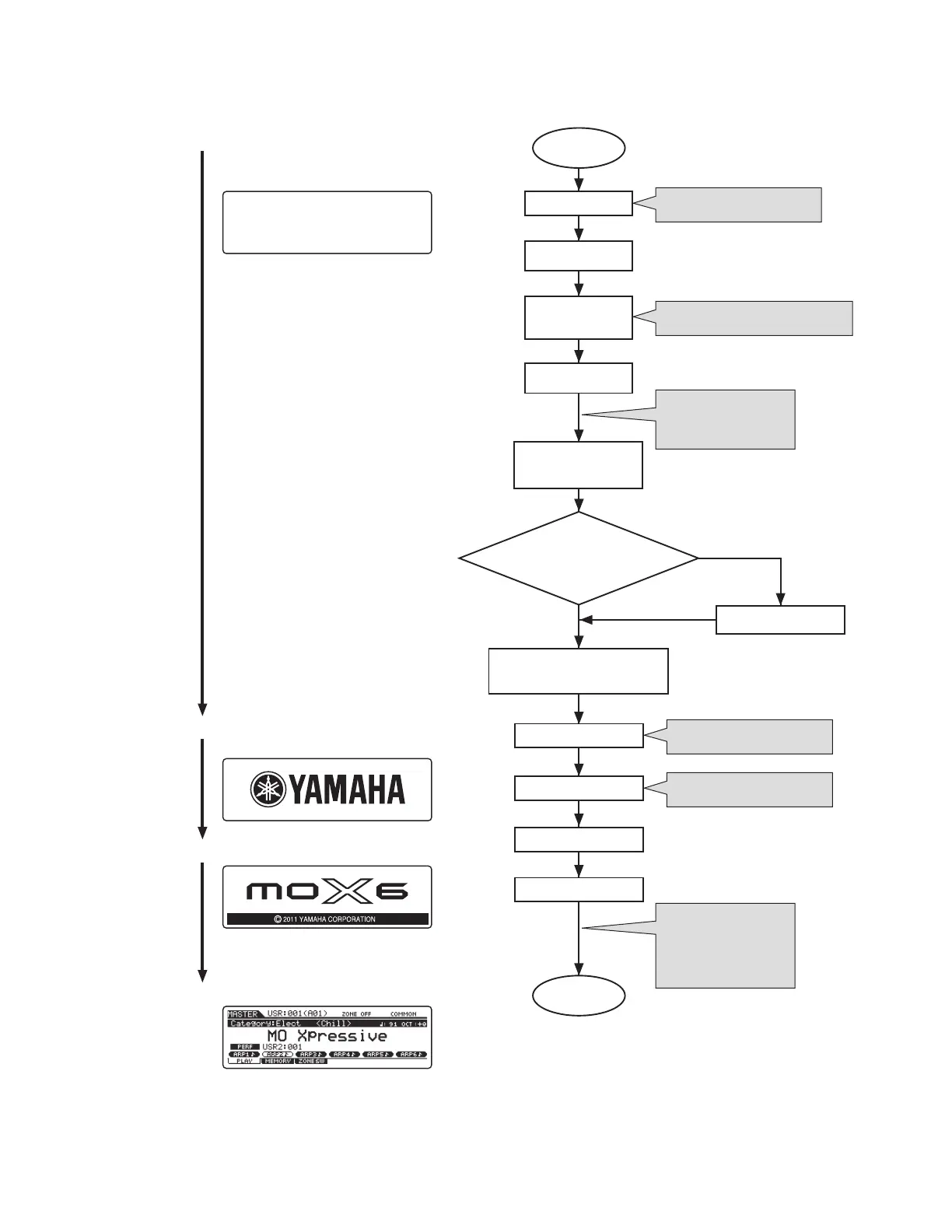

■ システム起動フローチャート
電源ON
CPURESET解除
CPURESET信号 (LH)
DM:IC6-10ピン
SDRAMのアクセス開始（CS確認）
DM:IC103,104-19ピン
音源ICReset解除
DM:IC500-12ピン
MIDI出力Enable
DM:IC109-2ピン
LCDReset解除
DM:IC300-4ピン
USBC(Function)Reset解除
DM:IC800-10ピン
DACReset解除
DM:IC901-22ピン
ADCReset解除
DM:IC911-13ピン
DACMute解除
DM:IC901-25ピン
CPU初期化
FlashROMProgram
領域を
SDRAMへコピー
通常モード
Program開始
FlashROM
パラメータ領域を
SDRAMへコピー
破壊あり
破壊なし
パラメータ破壊判断
（FlashROM上の破壊有無判断
データを使用）
各デバイス初期化
（MIDI、A/D、SW、LED...)
LCD初期化
USBFunction初期化
音源部初期化
USBHost初期化
起動
シーケンス
FactorySet実行
LCD（液晶ディスプレイ）
LCD（表示なし）
音叉+YAMAHA画面表示
MOX6orMOX8オープニング画面表示
MasterModeTop画面表示（工場出荷時）
LCD初期画面表示
オープニング画面表示
TOP画面表示

Yamaha MOX6 Specifications

General

Keyboard	61 keys, semi-weighted
Wave ROM	355MB
Sound Engine	AWM2
Drum Kits	64
Arpeggiator	6, 720 types
Display	240 x 64 dot backlit LCD
Weight	7.0 kg
Effects	Reverb, Chorus, Insertion Effects, Master Effect, Part EQ
Sequencer	16-track, 226, 000 notes
Connectivity	USB, MIDI (In/Out/Thru), Phones, Output (L/Mono, R), Foot Controller, Foot Switch, DC In
Polyphony	64 voices
Preset Voices	1, 024 Normal Voices + 64 Drum Kits
Dimensions	1, 030 x 358 x 125 mm
