Yamaha MOX6 Service Manual

27
MOX6/MOX8
Table 4
（4 表）

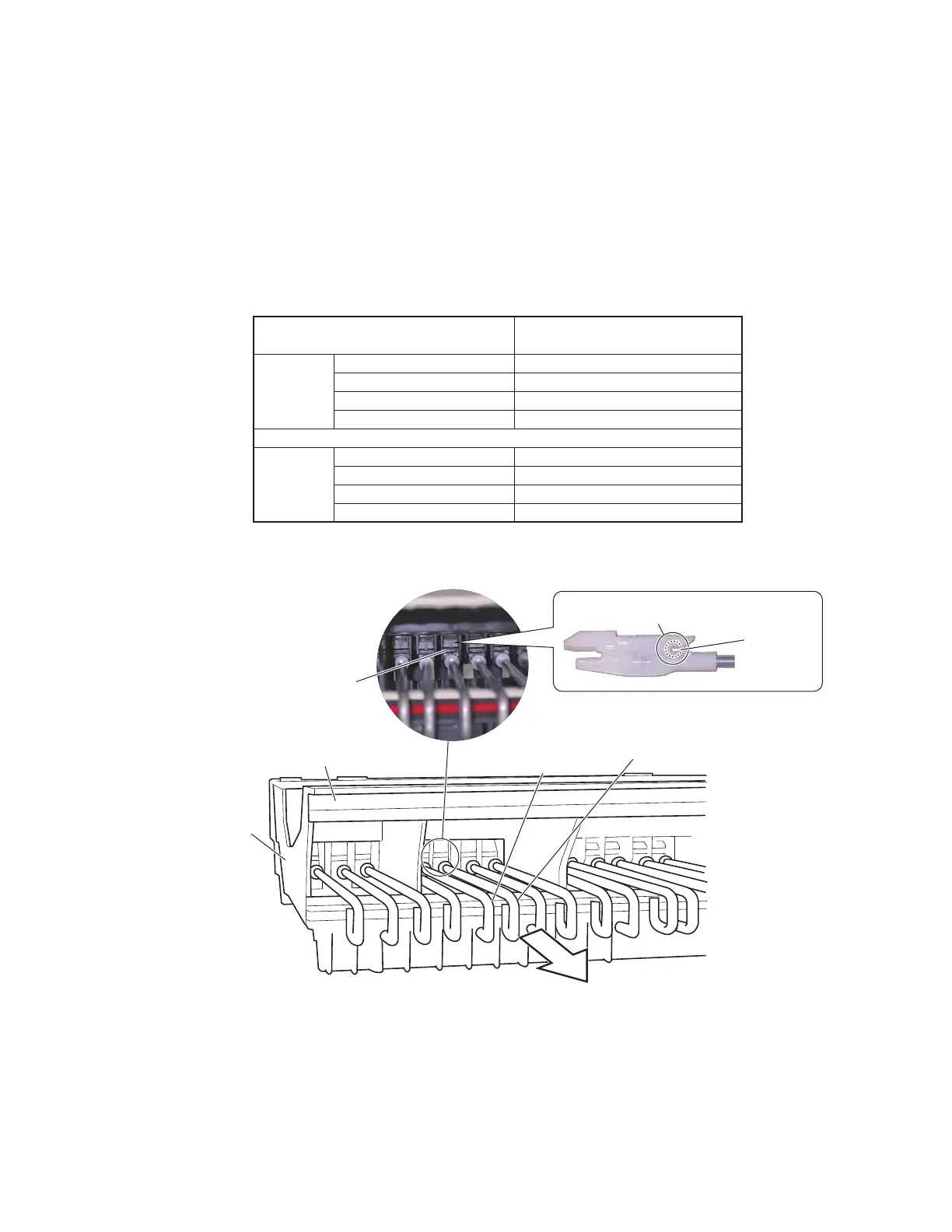

Fig.18
（図 18）
10. Assembling the GHL Keyboard Assembly
10-1 Hammer (White Key),(Black Key)
After applying grease to the bearing section of the
hammer, bring the hammer (white key)(black key)
sideways from the rear, fi t its bearing section to the
hammer axis of the key frame and pull it forward until a
click sound is heard. (Fig.18)
* There are 8 hammer types differing in weight. Be sure to check
the type of the hammer for correct installation. (Table 4)
10. GHL 鍵盤 Ass'y の組立
10-1 ハンマー（白鍵）、（黒鍵）
 ハンマー軸部にグリス塗布後、後方からハンマー（白
鍵）、（黒鍵）を横にして入れて、ハンマーの軸受け
部を鍵盤フレームのハンマー軸にはめ込み、｢ カチッ
｣ と音がするまでハンマーを手前に引いて取り付け
ます。（図 18）
※ 重りの違いにより 8 種類のハンマーがあります。種類に注
意して取り付けてください。（表 4 参照）
3DUW1DPH
（名称）
5DQJHIRU$SSOLFDEOH7RQH1DPH
（適用音色名範囲）
A-1-F1
G1
-E3
F3-D5
E5-C7
A#-1-F#1
G#1-D#3
F#3-C#5
D#5-A#6
+DPPHU:（ハンマー:）
+DPPHU:（ハンマー:）
+DPPHU:（ハンマー:）
+DPPHU:（ハンマー:）
+DPPHU%（ハンマー%）
+DPPHU%（ハンマー%）
+DPPHU%（ハンマー%）
+DPPHU%（ハンマー%）
:KLWH.H\
（白鍵）
%ODFN.H\
（黒鍵）
+DPPHU$[LV
（ハンマー軸）
3XOOIRUZDUG
（手前に引く）
$SSO\JUHDVH
（グリス塗布）
5HDUYLHZ!後ろから見た図!
)UDPH
（鍵盤フレーム）
+DPPHU:KLWH.H\
（ハンマー（白鍵））
+DPPHU%ODFN.H\
（ハンマー（黒鍵））
%RWWRP6LGH
（ボトム側）
%HDULQJ6HFWLRQ
（軸受け部）

Yamaha MOX6 Specifications

General

Keyboard	61 keys, semi-weighted
Wave ROM	355MB
Sound Engine	AWM2
Drum Kits	64
Arpeggiator	6, 720 types
Display	240 x 64 dot backlit LCD
Weight	7.0 kg
Effects	Reverb, Chorus, Insertion Effects, Master Effect, Part EQ
Sequencer	16-track, 226, 000 notes
Connectivity	USB, MIDI (In/Out/Thru), Phones, Output (L/Mono, R), Foot Controller, Foot Switch, DC In
Polyphony	64 voices
Preset Voices	1, 024 Normal Voices + 64 Drum Kits
Dimensions	1, 030 x 358 x 125 mm
