20
MOX6/MOX8

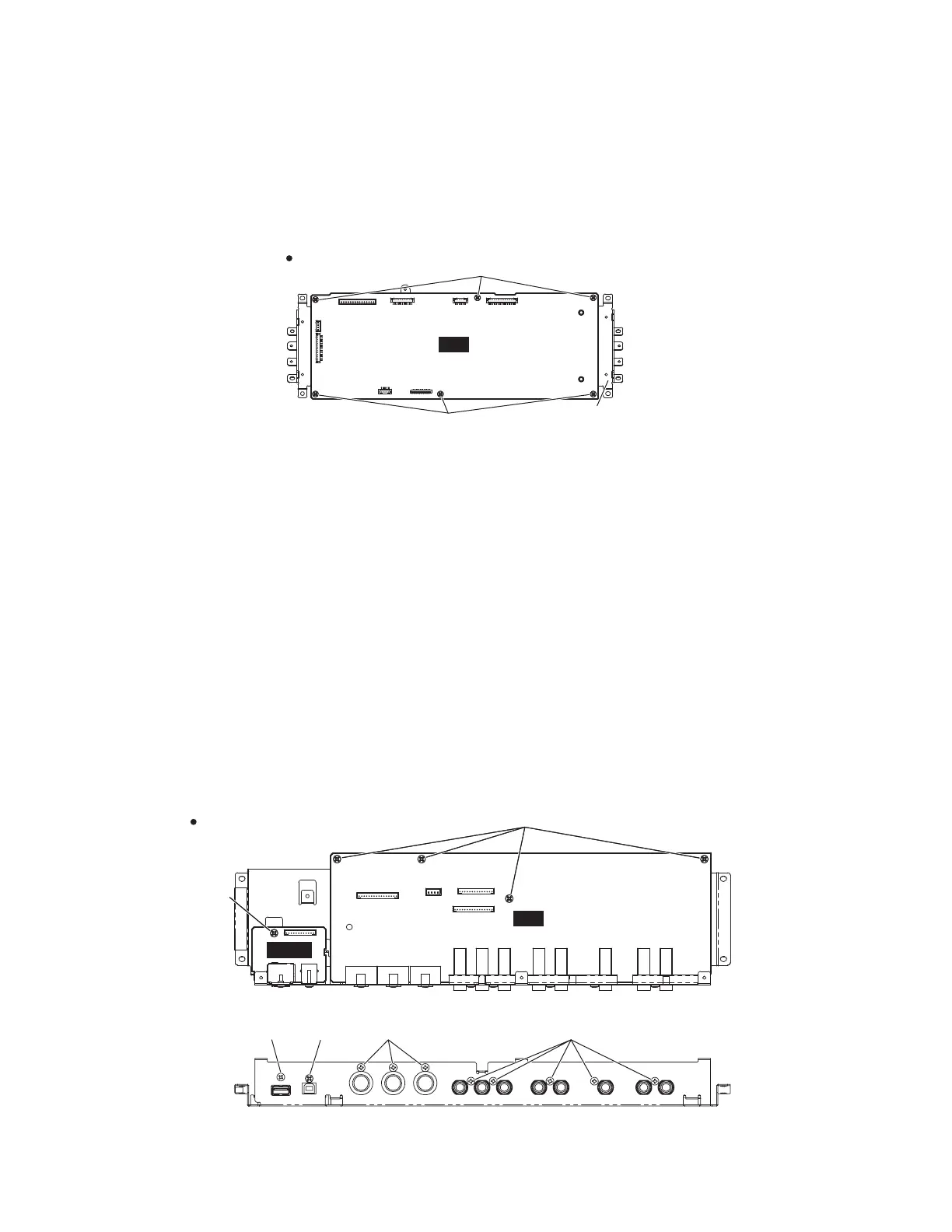

Fig.4（図 4）
Fig.5（図 5）
3. DM Circuit Board
(Time required: About 12 minutes)
3-1 Remove the lower case assembly. (See procedure 1.)
3-2 Remove the DM sub assembly. (See procedure 2.)
3-3 Remove the six (6) screws marked [30c]. The DM circuit
board can then be removed. (Fig.4)
3. DM シート（所要時間 : 約 12 分）
3-1 下ケース Ass'y を外します。（1 項参照）
3-2 DM サブ Ass'y を外します。（2 項参照）
3-3 [30c] のネジ 6 本を外して、DM シートを外します。
（図 4）
7RS9LHZ!
上から見た図!
'06XE$VVHPEO\
（DMサブAss'y）
'0
>F@
>F@
'0)L[WXUH
（DM固定金具）
4. JK Circuit Board
(Time required: About 11 minutes)
4-1 Remove the lower case assembly. (See procedure 1.)
4-2 Remove the eight (8) screws marked [20eA] and the four
(4) screws marked [20eB]. The JK circuit board can then
be removed. (Fig.5)
5. USB Circuit Board
(Time required: About 10 minutes)
5-1 Remove the lower case assembly. (See procedure 1.)
5-2 Remove the screw marked [20f], the screw marked [20eC]
and the screw marked [20eD]. The USB circuit board can
then be removed. (Fig.5)
4. JK シート（所要時間 : 約 11 分）
4-1 下ケース Ass'y を外します。（1 項参照）
4-2 [20eA] のネジ 8 本と [20eB] のネジ 4 本を外して、JK
シートを外します。（図 5）
5. USB シート（所要時間 : 約 10 分）
5-1 下ケース Ass'y を外します。（1 項参照）
5-2 [20f] のネジ 1 本、[20eC] のネジ 1 本と [20eD] のネジ
1 本を外して、USB シートを外します。（図 5）
7RS9LHZ!上から見た図!
5HDU9LHZ!後ろから見た図!
-.6XE$VVHPEO\
（JKサブAss'y）
86%
-.
>H'@
>H%@
>H&@ >I@ >H$@ >H$@
To Next Page
