Yamaha MW10 Service Manual

14
MW10
3-9 Lift up the top cover to remove the MAIN circuit board
(with knobs, button and Meter cover). (Fig.2)
* The spacers [160] have been attached to the five (5) screws
marked [265] respectively. Be careful not to lose the spacers
while disassembling. (Fig.2)
* The guard PFL has been attached to the place of PHANTOM
+48V on the top cover. Be careful not to lose the guard while
disassembling. (Fig.4)
* When installing the MAIN circuit board and the top cover,
confirm whether the heads of LEDs and spacers correctly come
out of the corresponding holes on the top cover. (Fig.6)
* The knobs, buttons and supporting fixtures on the MAIN circuit
board are not components of the circuit board.
When replacing the MAIN circuit board, be sure to remove these
parts and install it the new MAIN circuit board according to
the following procedure.
3-10 Pull out the thirty-six (36) VR knobs from the MAIN circuit
board. (Fig.7)
* When installing the VR knobs, be careful of the color of the
knob. (Fig.7)
3-11 Remove the PFL button and the five (5) HPF buttons from the
MAIN circuit board. (Fig.7)
3-12 Detach the meter cover from the meter reflector. (Fig.7)
3-9 トップカバ ーを上に持ち上げ、MAINシート（ノブ、ボタン、ウイ
ンドウ METER付）を外します｡（Fig.2）
*［265］のネジ5本には､それぞれ［160］のスペーサーが付い
ています｡作業時にスペーサーを無くさない様に注 意して下
さい ｡（Fig.2）
*トップカバーの［PHANTOM＋48V］の位置にはガードPFL
が取り付けられています ｡ 作業時にガードを無くさない様に注
意して下さい ｡（Fig.4）
* MAINシートとトップカバーの再組立時に、LEDの頭とスペー
サーがパネルの穴から正しく出ているか 注 意して下さい ｡
（Fig.6）
* MAINシート上のノブ、ボタン、ウィンドウMETERは、シートの
構成部品ではありません。MAINシートを交換する際は、以下
の手順でこれらの部品を取り外して新しい MAINシートに取
付けて下さい。
3-10 MAINシートからノブVRを36個抜き取ります 。（Fig.7）
* 再取付け時は、ノブVRの色に注意して下さい。（Fig.7）
3-11 MAINシートから、ボタンPFLを1個、ボタンHPFを5個、抜き取り
ます 。（Fig.7）
3-12 リフレクター METERからウィンドウMETERをはがします。
（Fig.7）

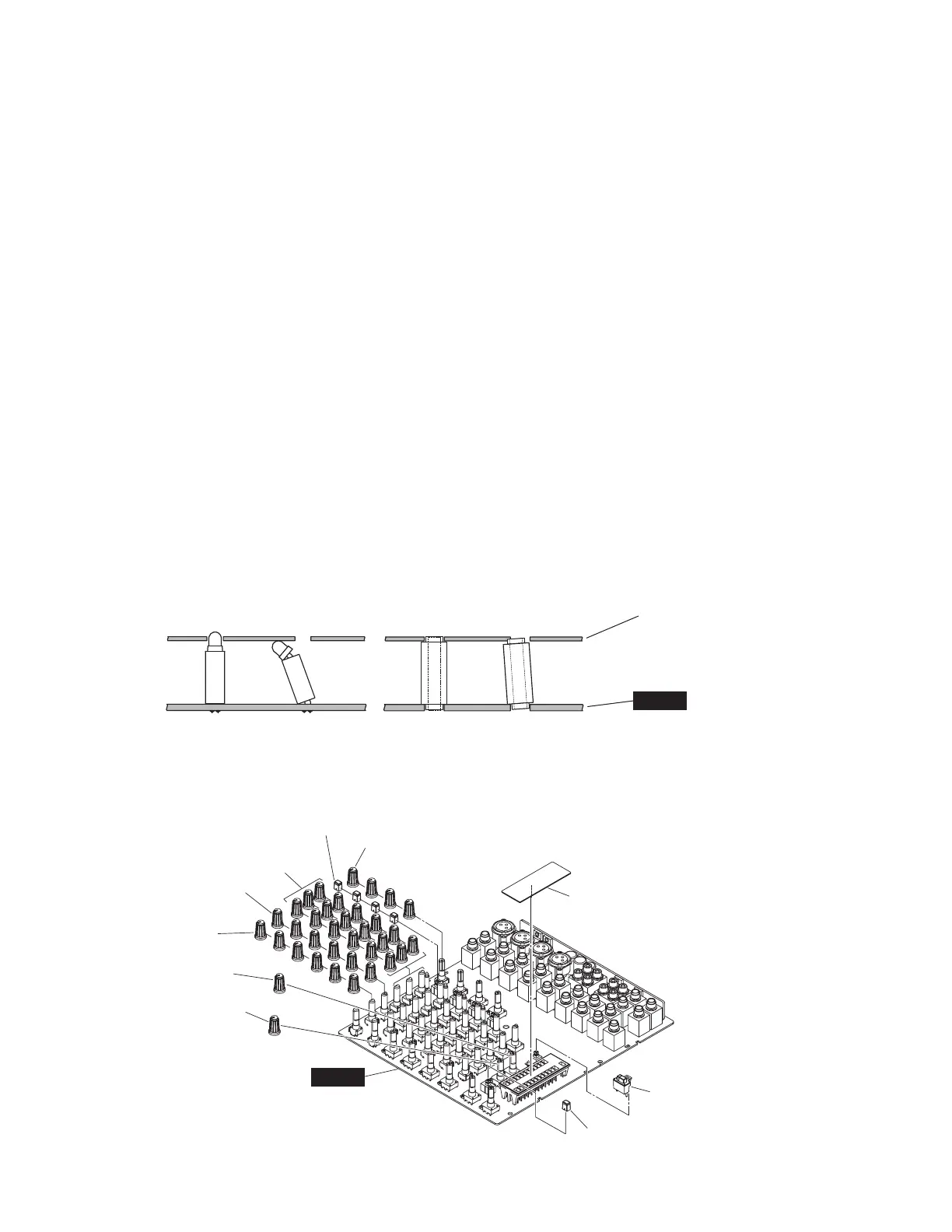

(Fig.6)
(LED) (Spacer)
OK NG OK NG
Top Cover
（トップカバー）
Side View
（側面図）
MAIN
(Fig.7)
Meter cover
（ウインドウMETER)
PFL button
（ボタンPFL）
HPF button
（ボタンHPF）
HPF buttons
（ボタンHPF）
VR knobs (WHITE)
（ノブVR（白））
VR knobs (GREEN)
（ノブVR（緑））
VR knobs (BLUE)
（ノブVR（青））
VR knobs (RED)
（ノブVR（赤））
MAIN
VR knobs (RED)
（ノブVR（赤））
VR knobs (WHITE)
（ノブVR（白））
