Yamaha QL5 Service Manual

QL5/QL1
150
2） H文字表示
 縦横の歪みと枠の歪み（Ｈがきちんと中に見えている
か）をチェックします。
3） 色にじみとゆれ表示
 周辺をO、中にXの文字を表示します。文字がゆれて
いないか、Oが正しく収まっているか、色ずれないか
をチェックします。文字及び背景は白黒灰の色を微
妙に変えて表示されます。
4） カラー BOX
 右から左にかけてグラデーションして黒になります。
 黒以外の5x4の色がグラデーションして正しく出るこ
とをチェックします。

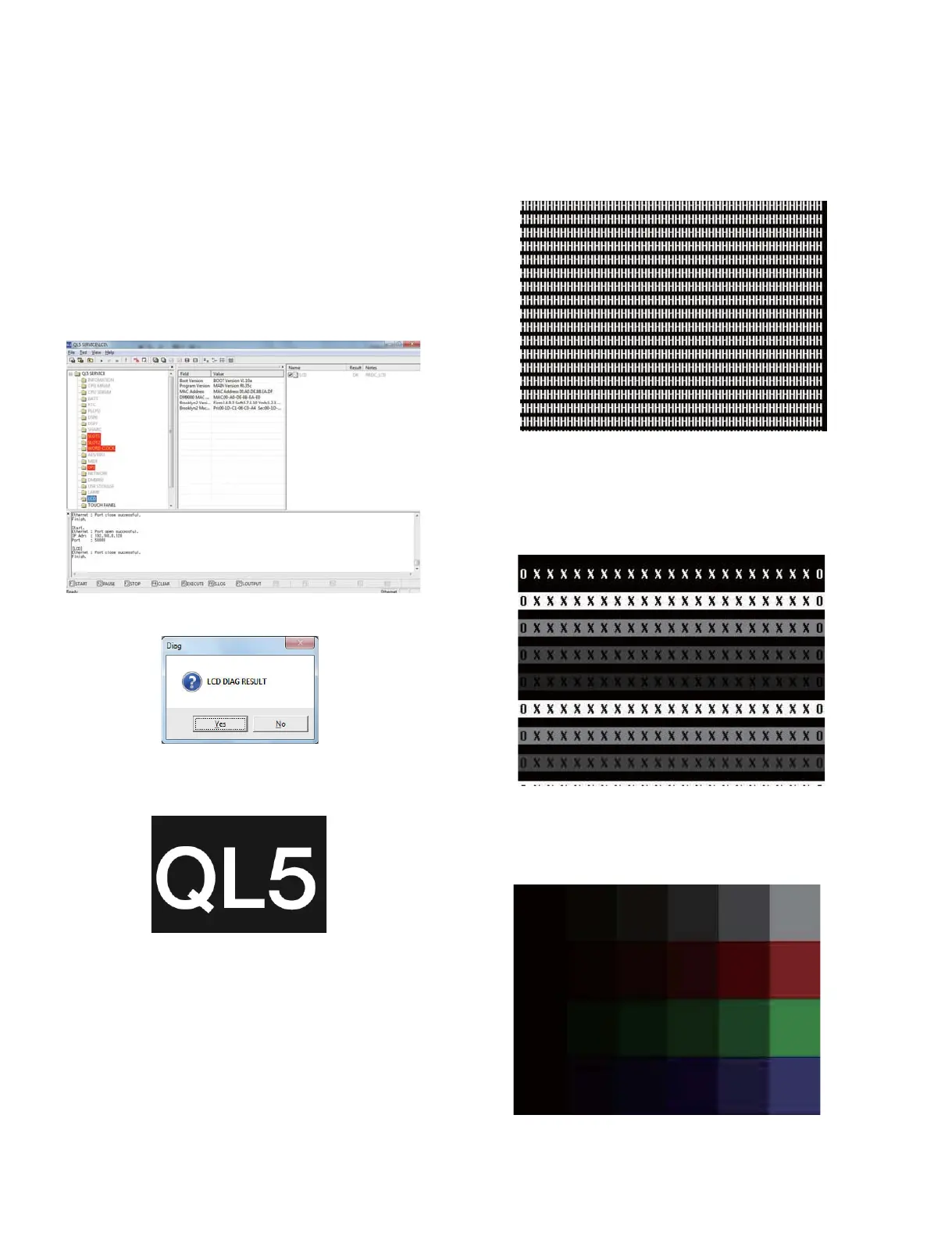

1-18.LCDTest
内容 LCDの表示検査。
 LCD画面の表示が1）のパターンが3秒、2）から9)
のパターンが5秒ごとに繰り返されるのでこれを
目視確認します。
 タッチパネルを押している間は、現在の画面が保
持されます。
 確認を終えたら、テストプログラムのダイアログ
で [OK] 又は [NG] の結果を選択します。
実行画面例
チェック結果を下記のダイアログで入力します。
1） モデル名表示
 正しいモデル名が表示されているかを確認します。

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
