Yamaha QL5 Service Manual

QL5/QL1
21
QL5/QL1
CONTROL PANEL L ASSEMBLY
コンパネＬ Ａｓｓｙ
QL5
-- CONTROL PANEL L ASSEMBLY
コンパネＬ Ａｓｓｙ
(ZF70230)
*
10 ZH233700 CONTROL PANEL L CS
コンパネＬ ＣＳ
20 WY919800 CRYSTAL DISPLAY UMSH-8650ED-F
液晶ディスプレイ
CHANNEL 1-32,MASTER A,MASTER B 17 11
30 WY997300 COLOR BAR LENS
カラーバーレンズ
CHANNEL 1-32,MASTER A,MASTER B 34 01
*
40 ZH465500 PN16M ADDED BUTTON
ＰＮ１６Ｍボタン付
*
45 ZH465600 PN16S ADDED BUTTON
ＰＮ１６Ｓボタン付
50 -- CLIP, WIRE
束線止め
(CB81751)
60 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
20
*
70 ZF604800 CIRCUIT BOARD PN2 (PNCOM)
ＰＮ２シート
80 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
3
90 -- PN PUSH ANGLE 8 1.0 Z
ＰＮＰＵＳＨ金具８
(WY61560) 4
100 -- RUBBER SPONGE SPACER INOAC C-4266
スポンジスペーサー
(ZA14460) 4
110 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
8
120 -- PN PUSH ANGLE 2 1.0 Z
ＰＮＰＵＳＨ金具２
(WZ34020)
130 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
*
135 ZK680800 CIRCUIT BOARD FD1M (FDCOM)
ＦＤ１Ｍシート
140 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
12
*
145 ZK680900 CIRCUIT BOARD FD1S (FDCOM)
ＦＤ１Ｓシート
150 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
4
155 -- INSULOK TIE BK-1
インシュロックタイ
(CB06925)
*
160 ZF641400 CIRCUIT BOARD FD2
ＦＤ２シート
165 -- STAY ANGLE
スティアングル
(ZJ30030)
170 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
12
*
180 ZF732800 LCD ASSEMBLY
ＬＣＤ Ａｓｓｙ
190
WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
6
*
200 ZF604900 CIRCUIT BOARD PNL (PNCOM)
ＰＮＬシート
210 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
5
*
220 ZF605000 CIRCUIT BOARD PNR (PNCOM)
ＰＮＲシート
230 WE774400 BIND HEAD TAPPING SCREW-B 3.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
9
235 -- CORD HOLDER S-34B
束線止め
(CB82985)
240 -- LCD SHIELD CASE
ＬＣＤシールドケース
(ZF90110)
250 -- SQUARE BUSH SB-1909
スクエアブッシュ
(V307940)
280 -- REUSE CLAMP RLWT-5V0 TKK
リユースクランプ
(WP87980) 3
290 WY677700 CIRCUIT BOARD LCDC (LCDCOM)
ＬＣＤＣシート
16
21
REF NO.
PART NO. DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
180
L10
L30
L20
L20
L40
L50
L50
L60
L30
•

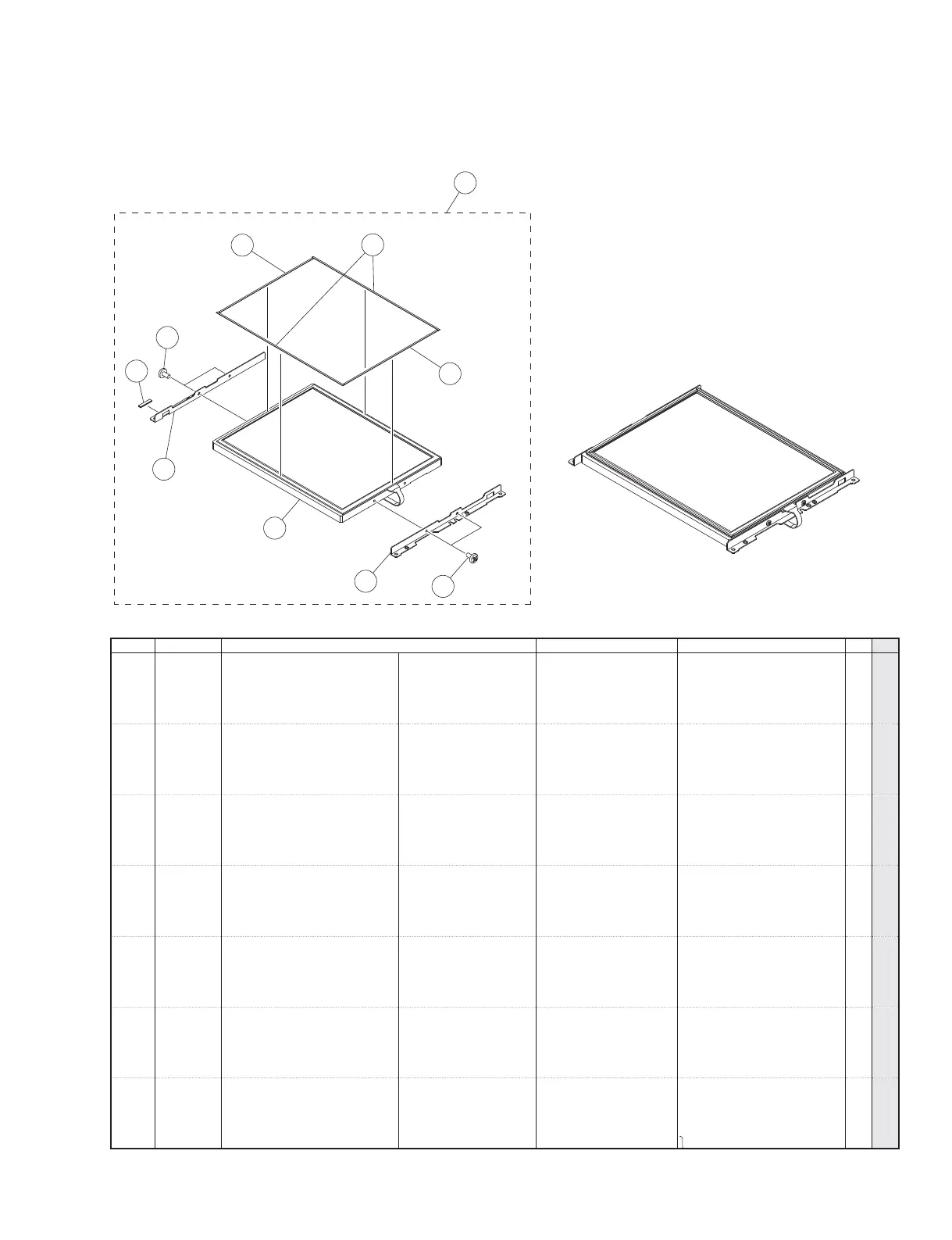

LCD ASSEMBLY
（LCDAss'y）
<Assembly Outline View /
組み上がり外観図
>

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
