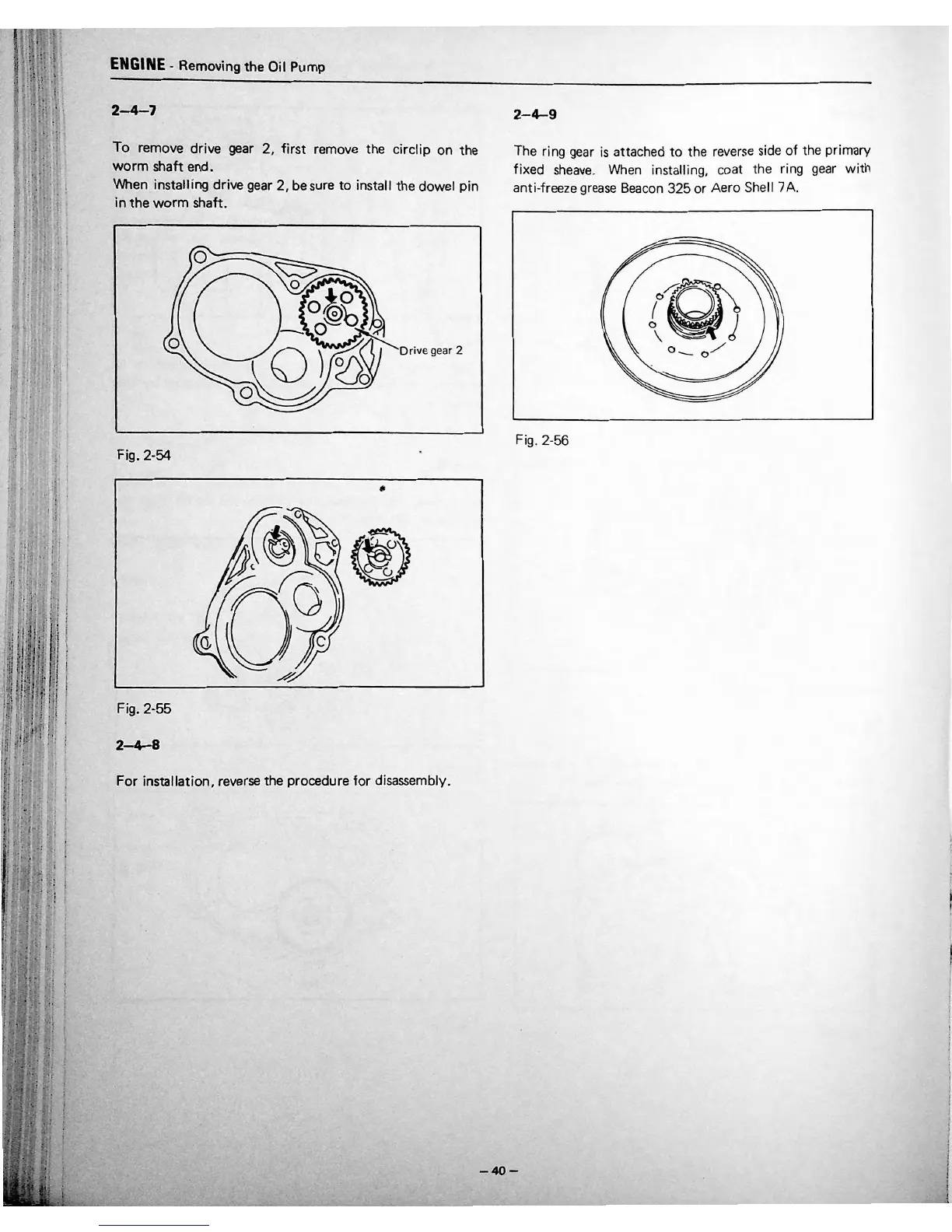

ENGINE - Removing the Oil Pump
2-4-7
To remove drive gear 2, first remove the circlip on the
worm shaft end.
When installing drive gear
2, be sure to install the dowel pin
in the worm shaft.
0
Drive gear 2
0
Fig. 2-54
•
c
Fig. 2-55
2-4-8
For installation, reverse the procedure for disassembly.
2-4-9
The ring gear is attached to the reve rse side of the primary
fixed sheave. When installing, coat the ring gear with
anti-freeze grease Bea con 325 or Aero Shell 7 A.
oa,
(
0
\
o_
Fig. 2-56
-40-
•
