Connection Between SBT4D and an Input Module
CN1
CN2
1A 2A 3A 4A 5A 6A 7A 8A
1B 2B 3B 4B 5B 6B 7B 8B
9A 10A 11A 12A 13A 14A 15A 16A
9B 10B 11B 12B 13B 14B 15B 16B
17A 18A
17B 18B
Connect to both the CN1 and CN2
connectors if the I/O modules are used
in a dual-redundant configuration.

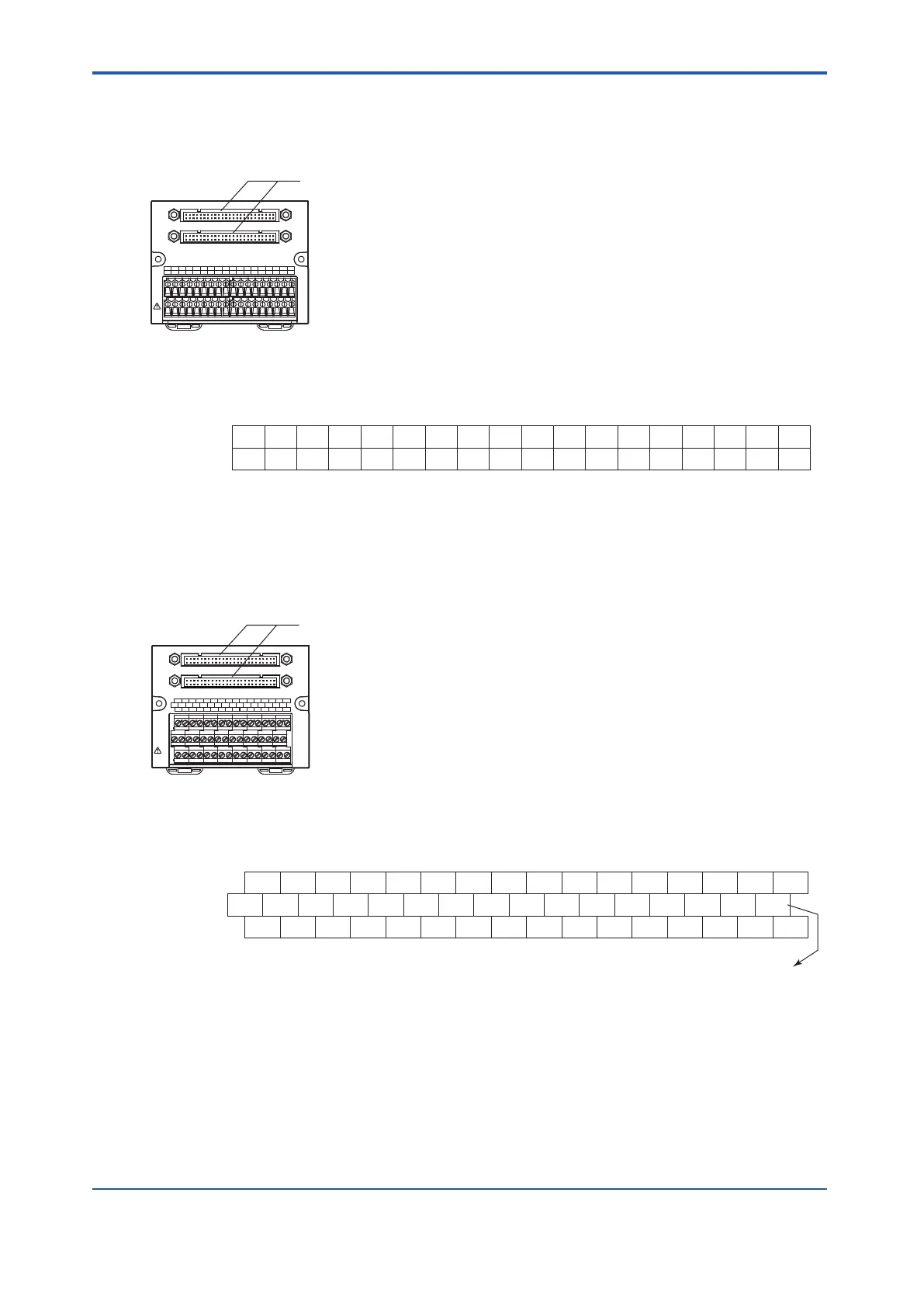

Figure 5.3.4-9 SBT4D Terminal Board
l
When Connecting SA
T145
1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A 17A 18A
IN1+ IN2+ IN3+ IN4+ IN5+ IN6+ IN7+ IN8+ IN9+ IN10+ IN11+ IN12+ IN13+ IN14+ IN15+ IN16+ N.C. N.C.
IN1- IN2- IN3- IN4- IN5- IN6- IN7- IN8- IN9- IN10- IN11- IN12- IN13- IN14- IN15- IN16- N.C. N.C.
1B 2B 3B 4B 5B 6B 7B 8B 9B 10B 11B 12B 13B 14B 15B 16B 17B 18B
Signal Name
Signal Name
Terminal No.
N.C. : No Connection
Figure 5.3.4-10 SAT145 Signal Names and Terminal Numbers
n
Connection Between SBR4D and an Input Module
CN1
CN2
1B 2B 3B 4B 5B 6B 7B 8B
1C 2C 3C 4C 5C 6C 7C 8C
9B 10B 11B 12B 13B 14B 15B 16B
1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A
9C 10C 11C 12C 13C 14C 15C 16C
Connect to both the CN1 and CN2
connectors if the I/O modules are used
in a dual-redundant configuration.
Figure 5.3.4-11 SBR4D Terminal Board
l
When Connecting SAR145
1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A
IN1A IN2A IN3A IN4A IN5A IN6A IN7A IN8A IN9A IN10A IN11A IN12A IN13A IN14A IN15A IN16A
IN1B IN2B IN3B IN4B IN5B IN6B IN7B IN8B IN9B IN10B IN11B IN12B IN13B IN14B IN15B IN16B
1B 2B 3B 4B 5B 6B 7B 8B 9B 10B 11B 12B 13B 14B 15B 16B
IN1C IN2C IN3C IN4C IN5C IN6C IN7C IN8C IN9C IN10C IN11C IN12C IN13C IN14C IN15C IN16C
1C 2C 3C 4C 5C 6C 7C 8C 9C 10C 11C 12C 13C 14C 15C 16C
Signal Name
Signal Name
Signal Name
Terminal No.
Figure 5.3.4-12 SAR145 Signal Names and Terminal Numbers
