6. Connections
Fire Alarm
Ethernet Cable
Smoke Detector
Exit Button
Normally
Open Lock
Normally
Close Lock
Card Reader
12V DC Power
Supply
FR1500A/OSDP
Reader
The auxiliary input may be connected to infrared motion sensors or smoke detectors. The auxiliary output may be connected to alarms,
cameras or door bells, etc.
Wording “Compliance with IEEE 802.3 (at or af ) is not required”
Reference to National Electrical Code, ANSI/NFPA 70 for Power over communications
POE
Door Sensor
COMM
AUX LED
RUN
GND
PWR
NC
LOCK1
COM
NO
SEN
GND
BUT
NC
LOCK2
COM
NO
SEN
GND
BUT
NC
LOCK4
COM
NO
SEN
GND
BUT
NC
LOCK3
COM
NO
SEN
GND
BUT
+12V
RS485
READER
GND
485B
485A
+12V
READER1
GND
D0
D1
RETURN
GLED
RLED
BEEP
HOLD
SHIELD
+12V
READER2
GND
D0
D1
RETURN
GLED
RLED
BEEP
HOLD
SHIELD
485A
PC
485B
GND
NC
AUX OUT
COM
NO
AUX1
AUX IN
GND
AUX2
BREAK
POW DET
GND
AC FAIL
BAT FAIL
+12V
POWER
GND
+12V
READER3
GND
D0
D1
RETURN
GLED
RLED
BEEP
HOLD
SHIELD
+12V
READER4
GND
D0
D1
RETURN
GLED
RLED
BEEP
HOLD
SHIELD
PWR
RUN
COMM1
COMM2
WLAN
DOOR
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F

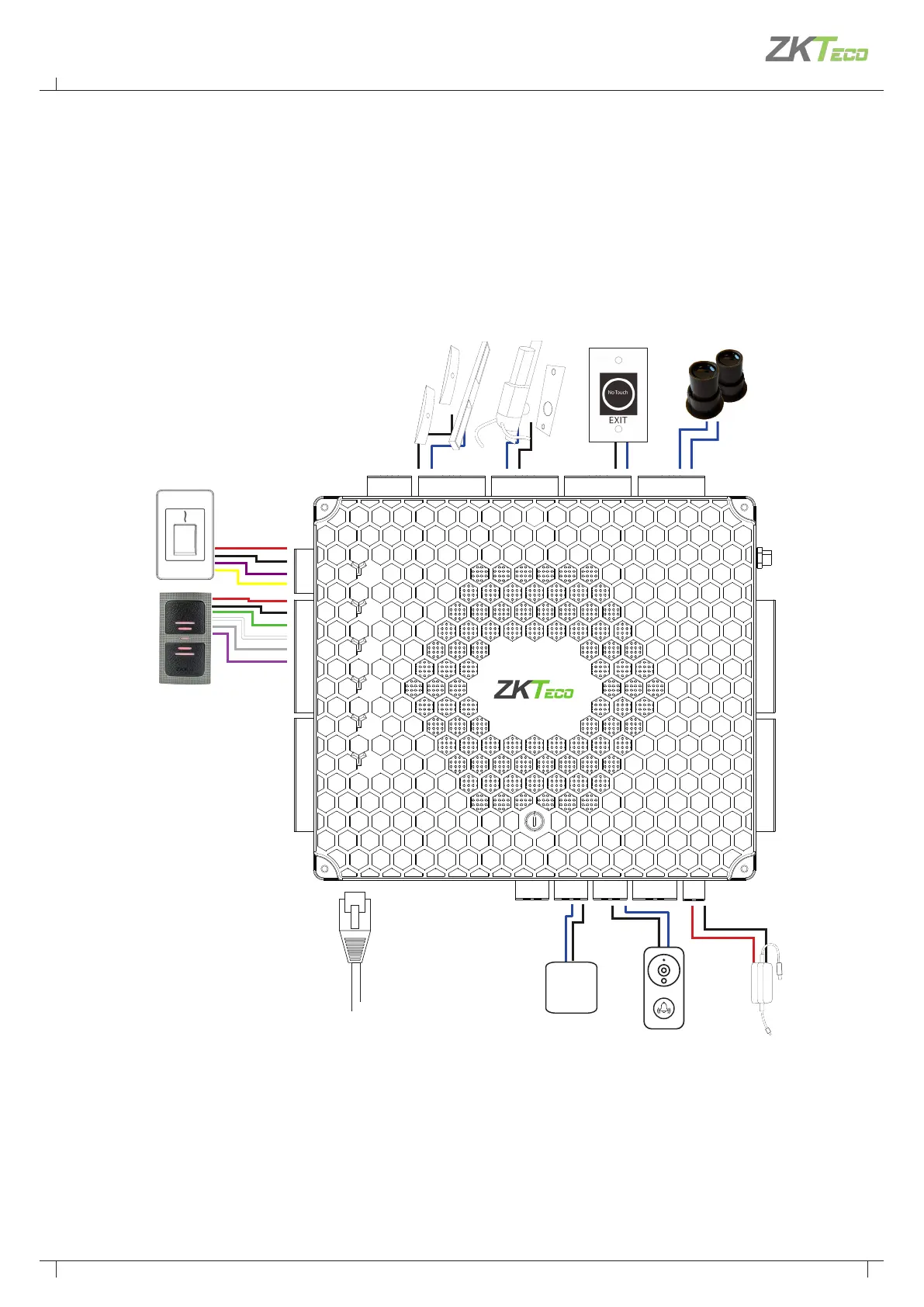

6.1 OVERALL CONNECTION DIAGRAM
FIRE ALARM
SMOKE
DETECTOR
