ABB Turbo Systems Ltd
- B -
Seite / Page 4 ABB Turbocharger VTC..4
Inbetriebnahme Kap. / Chap. 2 Putting into operation
Öldruck Motorschmierölkreislauf
Oil pressure engine lubricating oil
circuit
Dosierblenden-Durchmesser [mm]
Diameter of dosing orifice plates
[mm]
VTC 214 VTC 254 VTC 304
2,5 ... 4 bar B1 4,8 ±0,1 5,5 ±0,1 6,3 ±01,
4 ... 6 bar B2 3,9 ±0,1 4,5 ±0,1 5,1 ±0,1

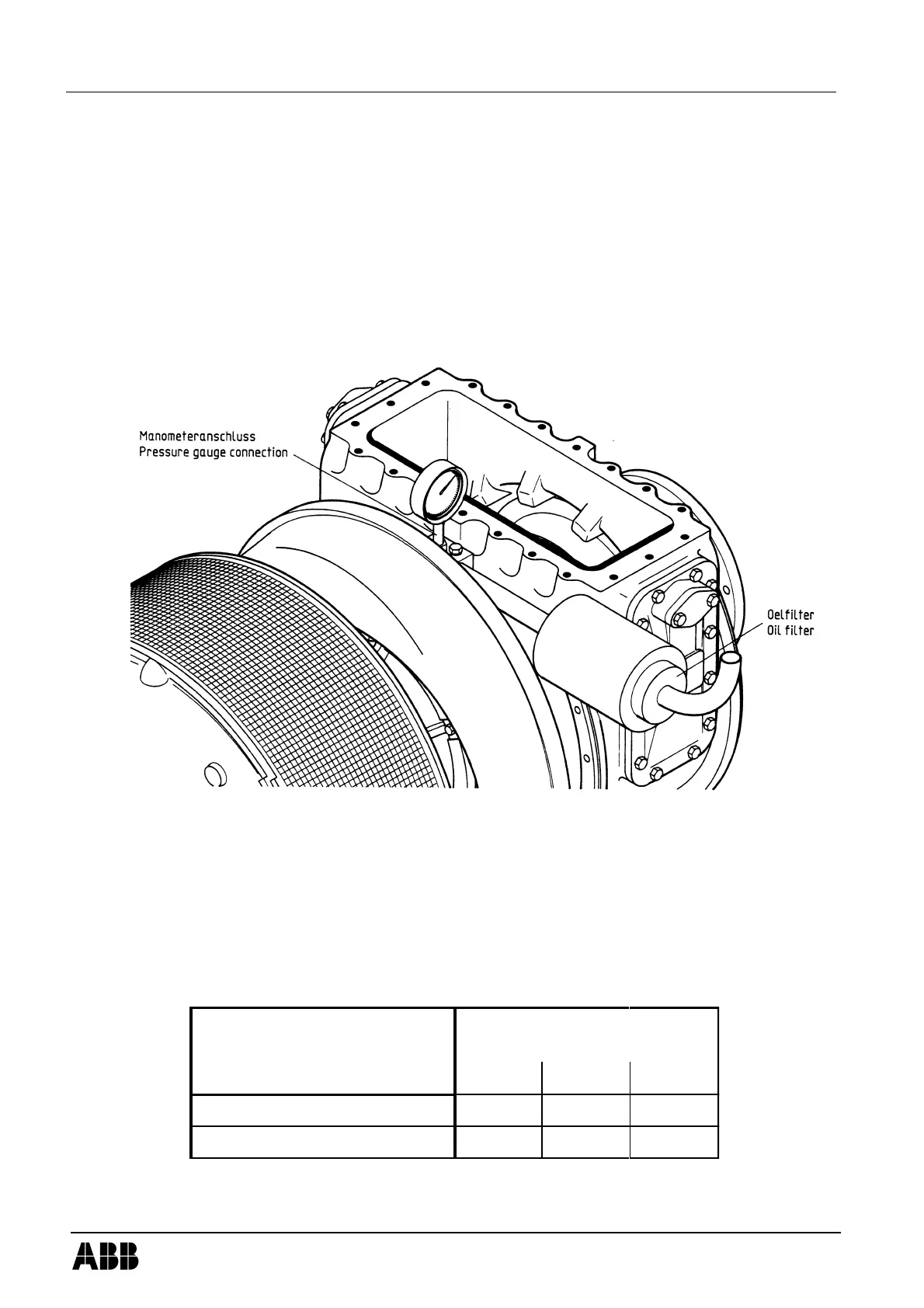

Fig 2-1
Ölversorgung
Oil supply
B1, B2
