FR - 9
CAT 3 3 Description du produit

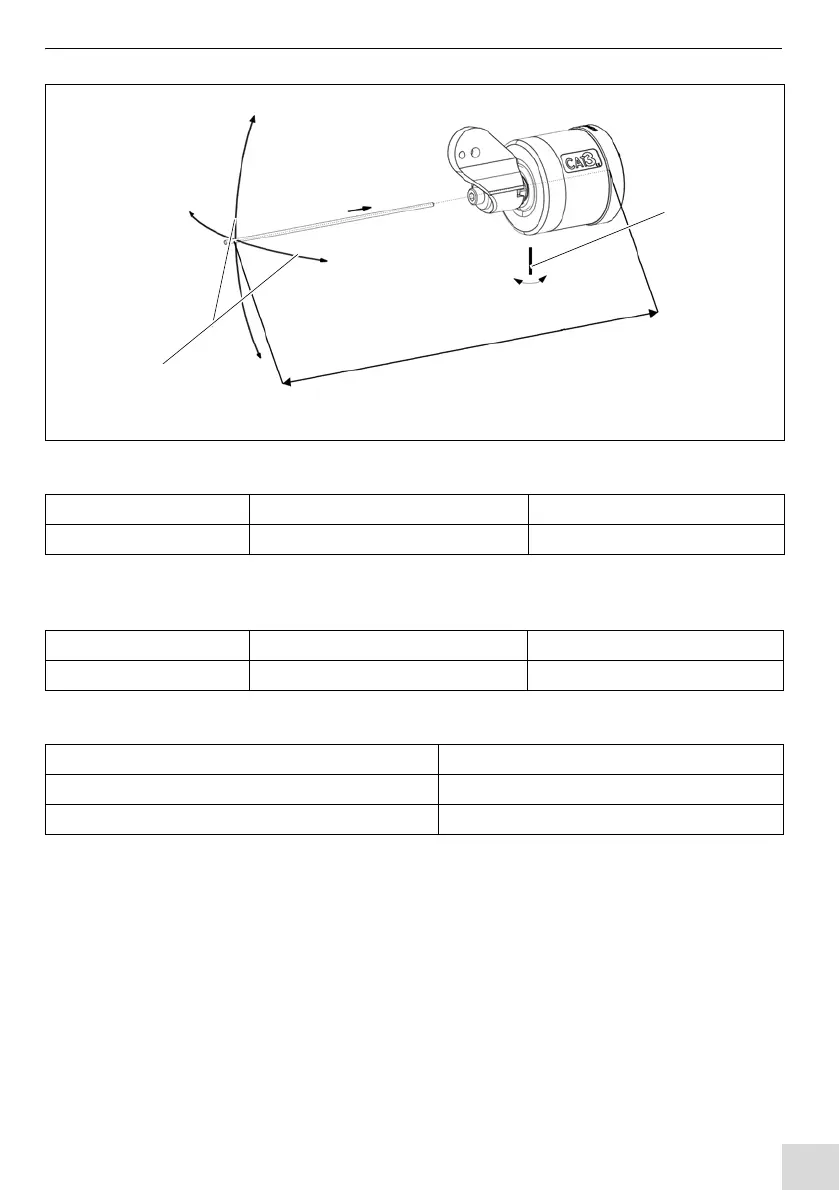

1 Moment de déclenchement 2 Force de déclenchement X, Y
Fig. 3 Caractéristiques techniques
4
0
0
X
Y
Z
2
1
Point de commutation Déviation en sens X et Y Env. 9 - 11 mm (Env. 1,4 - 1,7°)
1
Déviation en sens Z Env. 1,3 - 1,6 mm
Tab. 5 Déclenchement de l’interrupteur d’arrêt d’urgence
1À une distance de 400 mm
En direction de l’axe X et Y 7° (45 mm)
de l'axe Z 5,0 mm
Tab. 6 Déviation maximale possible
Ressort de pression « M » 32 N
Ressort de pression « L » 44 N
Ressort de pression« XL » 71 N
Tab. 7 Force de déclenchement, 400 mm
