FR - 10
3 Description du produit CAT 3
Ressort de pression« M » 11 N m
Ressort de pression « L » 15 Nm
Ressort de pression « XL » 25 Nm
Tab. 8 Moment de déclenchement
1 CAT 3 XL 2 CAT 3 L 3 CAT 3 M

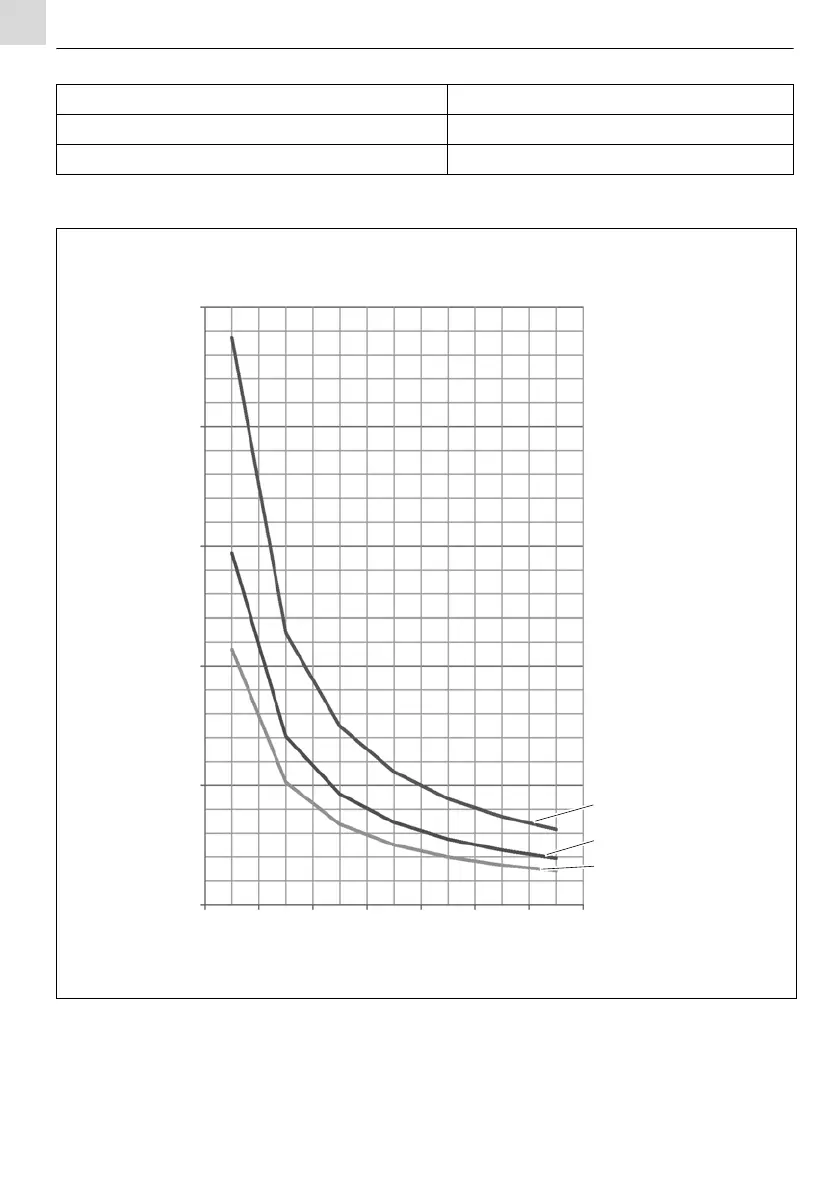

Fig. 4 Diagramme
Poids de déclenchement en cas d'accélération maximale
du robot de 5 m/s
2
Poids de déclenchement [kg]
Distance par rapport à la bride robot [mm]
0,00
5,00
10,00
15,00
20,00
25,00
100
200
300
400
1
2
3
