CAT2 3 Description du produit
1 Point de commutation 6-8 mm
2 Précision de repositionnement
± 0,04mm
3 Moment de déclenchement
4 Longueur du levier 300 mm
5 Force de déclenchement X, Y

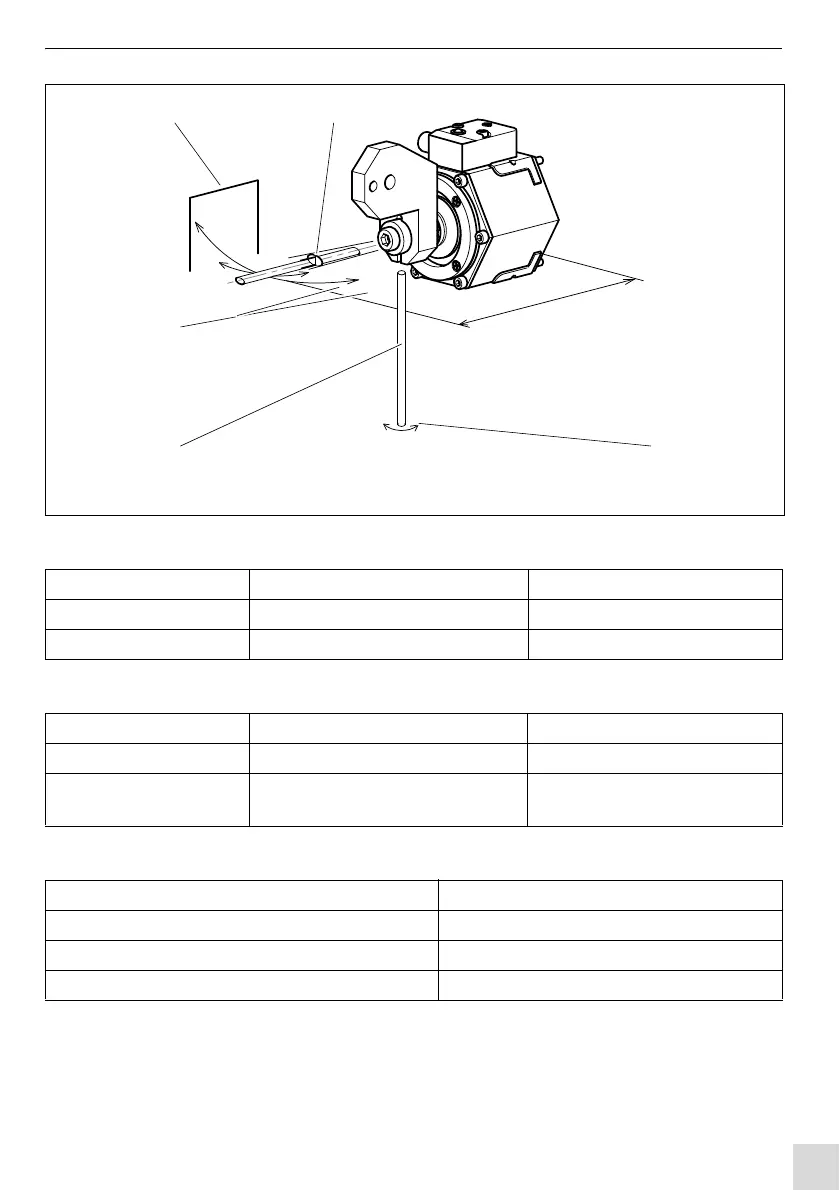

Fig. 2 Caractéristiques techniques
Point de commutation Rotation autour de l'axe Z 0,5° - 1°
Déviation en sens X et Y env. 1,5°
Déviation en sens Z env. 0,5 mm - 1 mm
Tab. 5 Déclenchement de l’interrupteur d’arrêt d’urgence
En direction : de l’axe X et Y 10° - 14°
Axe Z (selon le ressort) 4 mm - 8 mm
Rotation autour de l'axe Z (pas pour le
remplacement des pièces d'usure)
minimale
Tab. 6 Déviation maximale possible
avec ressort «S» 14 ± 2Nm
avec ressort standard «M» 17
± 2Nm
avec ressort «L» 20
± 2Nm
avec ressort «XL» 41
± 2Nm
Tab. 7 Moment de déclenchement, 300 mm longueur du levier
