CAT2 3 Produktbeschreibung
1 Schaltpunkt 6-8mm
2 Rückstellgenauigkeit
± 0,04mm
3 Auslösemoment
4 Hebellänge 300mm
5 Auslösekraft X, Y

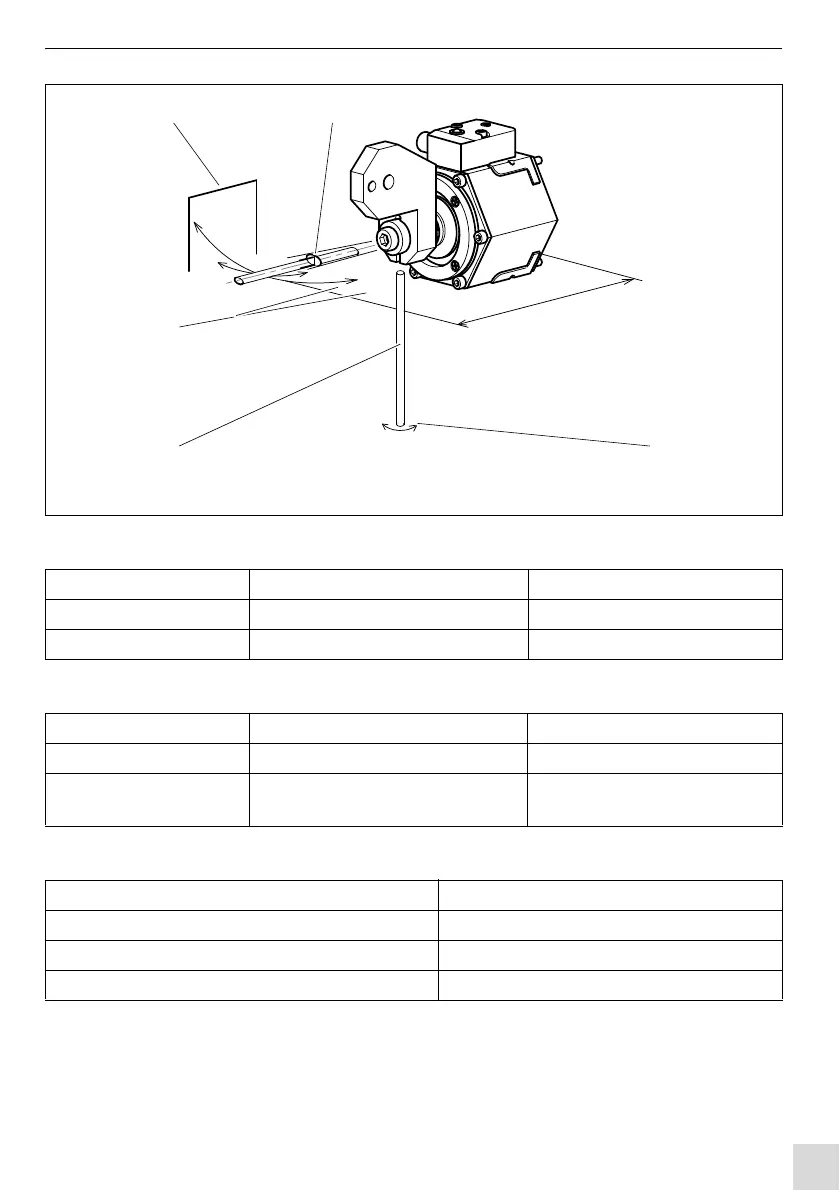

Abb. 2 Technische Daten
Schaltpunkt: Drehung um Z-Achse 0,5° - 1°
Auslenkung in X- und Y- Richtung ca. 1,5°
Auslenkung in Z-Richtung ca. 0,5 mm - 1 mm
Tab. 5 Auslösung des Not-Aus Schalters
In Richtung: der X- und Y-Achse 10° - 14°
Z-Achse (je nach Feder) 4 mm - 8 mm
Drehung um Z-Achse (nicht zum
Verschleißteilwechsel)
minimal
Tab. 6 Maximale mögliche Auslenkung
mit Feder „S“ 14 ± 2Nm
mit Standardfeder „M“ 17
± 2Nm
mit Feder „L“ 20
± 2Nm
mit Feder „XL“ 41
± 2Nm
Tab. 7 Auslösemoment, 300 mm Hebellänge
