Abus ModuVis Set M - Empfohlene Kabeltypen; Ip Netzwerk Variante; Komponenten

14

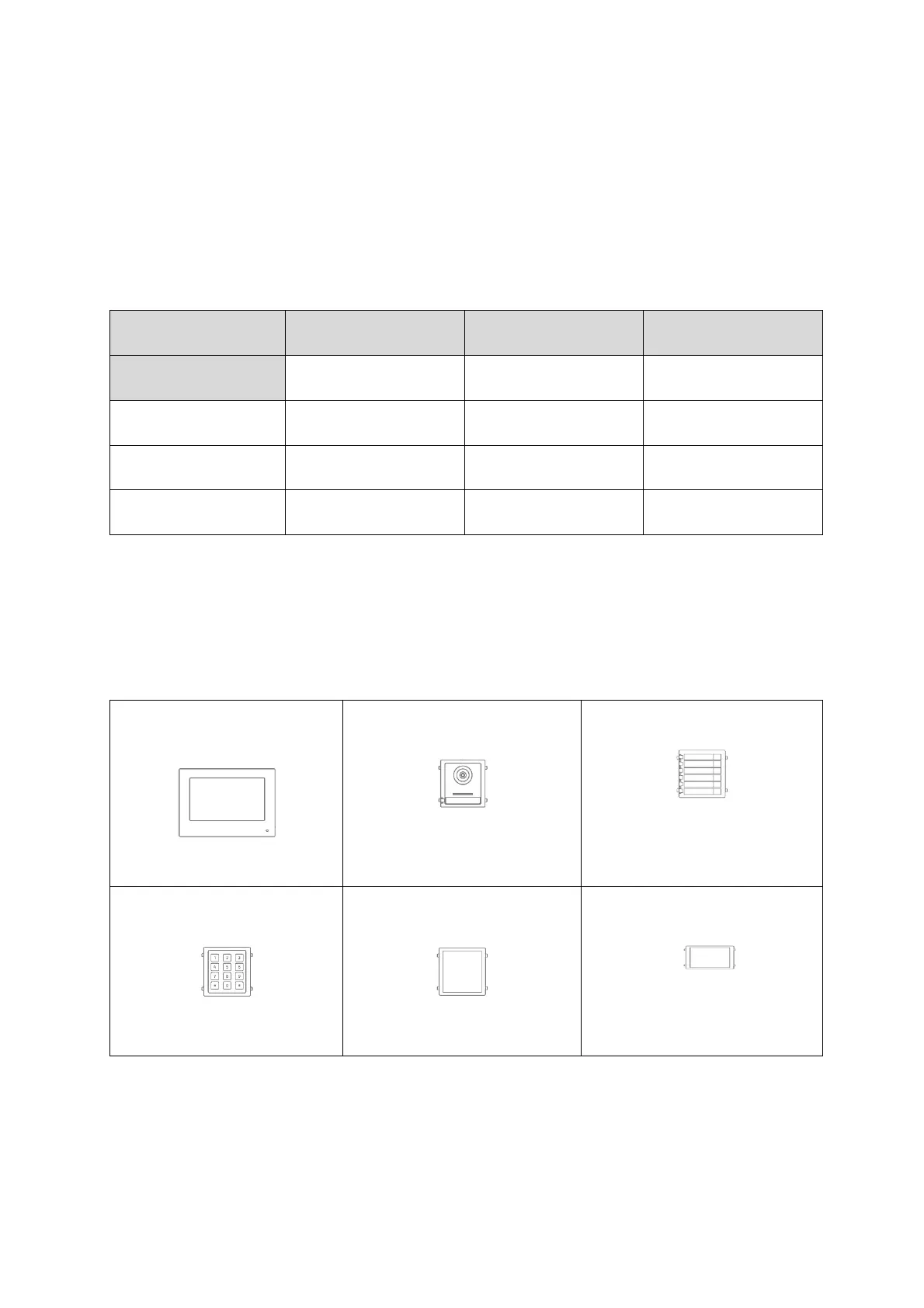

3.1.2 Empfohlene Kabeltypen
Wählen Sie den Kabeltyp entsprechend dem Abstand zwischen Videomodul, Verteiler und
Monitor aus.
2-Draht Videomodul (TVHS20010/TVHS20010S)
2-Draht Monitor (TVHS20210)
2-Draht Verteiler (TVHS20310)
Kabeltyp
24AWG (10 Ω pro
100m)
20AWG (7 Ω pro
100m)
18AWG (4 Ω pro
100m)
Kabelweg
TVHS20310 /
TVHS20310
Max. 60 m Max. 60 m Max. 60 m
TVHS20010(S) /
TVHS20310
Max. 35 m Max. 60 m Max. 60 m
TVHS20210 /
TVHS20310
Max. 35 m Max. 60 m Max. 60 m
3.2 IP Netzwerk Variante
3.2.1 Komponenten
TVHS20200 / TVHS20220
IP 7“ / 10“ PoE Monitor
TVHS20000 / TVHS20000S
IP Videomodul
TVHS20020 / TVHS20020S
Klingeltastenmodul
(6-Tasten)
TVHS20030 / TVHS20030S
Nummerntastatur
TVHS20040
Infomodul
TVHS10040 / TVHS20340
Sicherheitsmodul
