290
9.16 Relaiscircuit
De relais van de deurvideomodule (TVHS20xxx), de veiligheidsmodule TVHS10040 en de
monitoren TVHS20xxx mogen met maximaal 2A 30VDC / 0,5A 125AC worden geladen. Een
overbelasting zal resulteren in een defect van het apparaat.
Controleer stroomopname van uw bestaande deuropener/motorslot. Als de toegestane stroom
wordt overschreden, raden wij aan een extern relais aan te sluiten.
De deurvideomodule heeft een aparte 12V DC-spanningsuitgang. Hierdoor kan een extern
hulprelais direct worden aangesloten zonder verdere voedingsspanning.

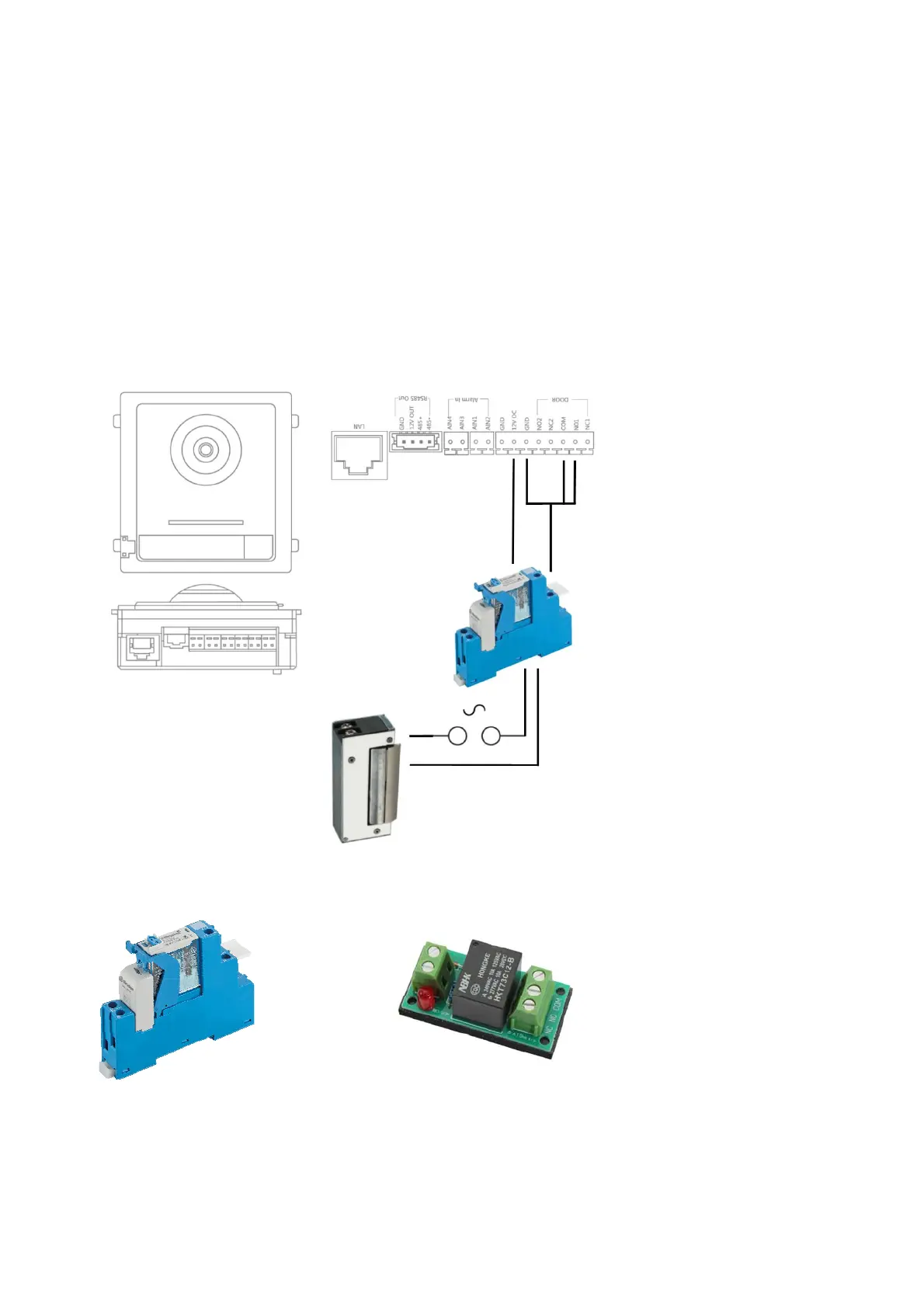

Relais voor DIN-rail:
Voorbeeld: Kant-en-klaar gemonteerd 12V-relaisbord
