Acson A5LC28C User Manual

4-5
Italiano
Tubo linea liquido
Brasatore

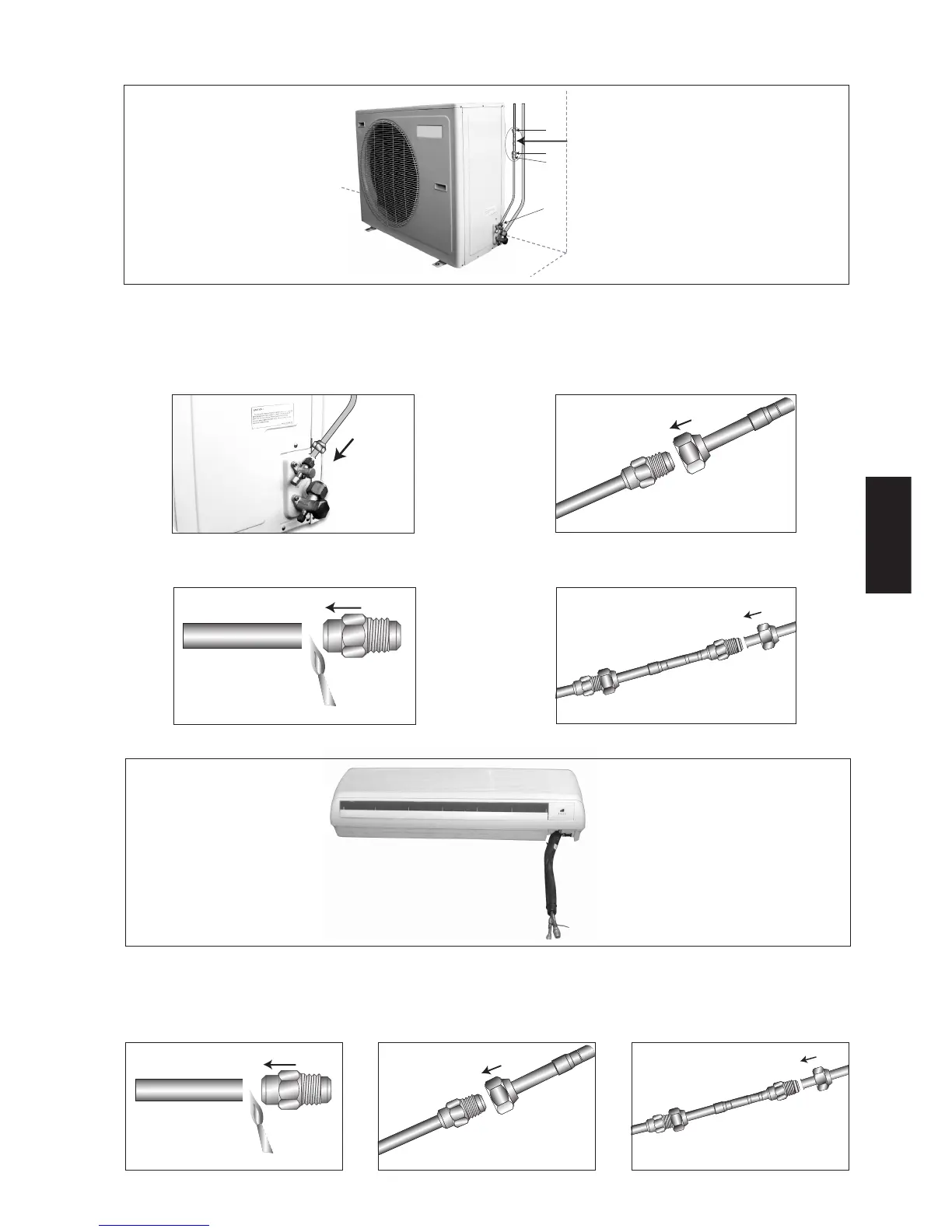

C. Installazione del tubo dell’orifizio dell’unità interna
Unità Interna
Tubo dell’orifizio
B. Installazione del tubo dell’orifizio dell’unità esterna (con spazio di installazione limitato)
Passo 4
Passo 3
Passo 2
Passo 1
Tubo dell’orifizio
Qualora non fosse possibile collegare il tubo dell’orifizio direttamente alla valvola liquido per motivi di spazio insufficiente,
sarà possibile collegarlo al tubo entro la linea liquido.
Passi:
1. Allargare il tubo della linea liquido e collegarlo alla
valvola liquido.
2. Brasare un raccordo “Maschio” al tubo della linea liquido.
3. Collegare il dado “Femmina” del tubo dell’orifizio al
raccordo “Maschio”.
4. Allargare un altro tubo per la linea liquido e collegarlo al
raccordo “Maschio” del tubo dell’orifizio.
Passi:
1. Brasare un raccordo “Maschio”
al tubo della linea liquido.
3. Allargare un altro tubo per la
linea liquido e collegarlo al
raccordo “Maschio” del tubo
dell’orifizio.
2. Collegare il dado “Femmina”
del tubo dell’orifizio al raccordo
“Maschio”.
Tubo linea liquido
Brasatore
Tubo linea
liquido
Tubo
dell’orifizio
Tubo linea
liquido
Tubo dell’orifizio
Tubo linea
liquido
Tubo
dell’orifizio
Tubo linea
liquido
Tubo
dell’orifizio
